Спринклер и дренчер: в чём разница и что выбрать

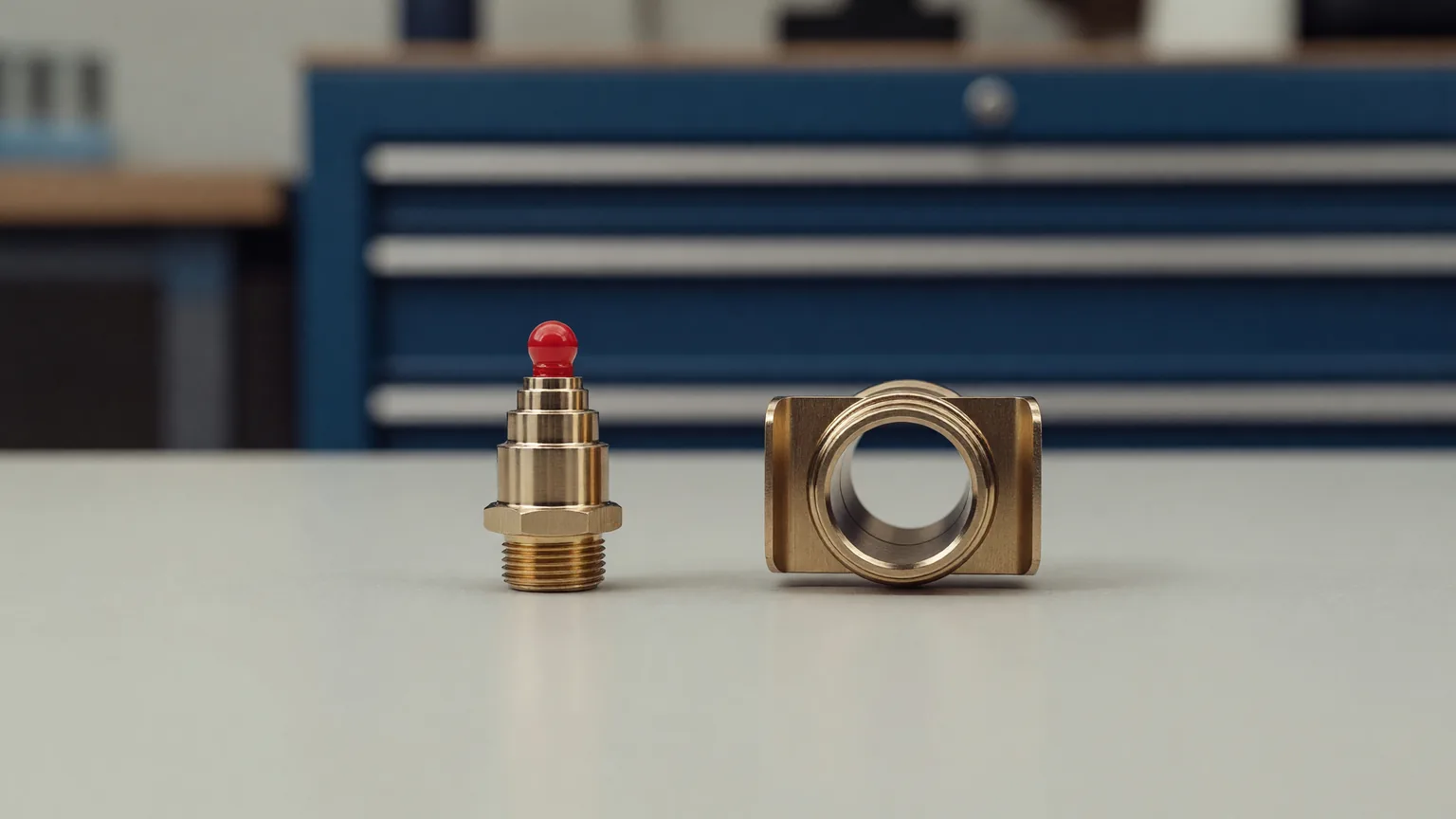

Разница между спринклером и дренчером сводится к одному конструктивному признаку: у спринклерного оросителя выходное отверстие закрыто тепловым замком — стеклянной колбой, у дренчерного оно открыто постоянно. Из этого признака вытекает вся логика двух типов установок. Спринклерная АУП сама находит очаг и орошает только его. Дренчерная ждёт команды — от пожарной сигнализации, пилотной ветки или оператора — и при пуске льёт всей секцией сразу. Ниже — сравнение по критериям ГОСТ Р 51043 и СП 485.1311500.2020, таблицы серий «Спецавтоматики» с K-факторами и ценами и критерии выбора типа установки.

Один конструктивный признак — две логики срабатывания

Спринклерный ороситель — запорное устройство. Колба с термочувствительной жидкостью держит отверстие закрытым до достижения расчётной температуры; в сериях завода — от 57 до 182 °C, цветовая маркировка колб задана таблицей 2 ГОСТ Р 51043. Вскрывается только тот ороситель, над которым факел или горячий слой довёл колбу до порога. Ни питания, ни извещателей для локального срабатывания не требуется: в водозаполненной АУП вода стоит в сети под давлением и выходит из оросителя сразу после разрушения колбы.

Дренчерный ороситель — ороситель с открытым выходным отверстием (п. 3.19 СП 485.1311500.2020). У него нет теплового замка: пока узел управления закрыт, распределительная сеть сухая. Воду пускает командный сигнал — срабатывание пожарной сигнализации, ручной пуск, пилотная спринклерная ветка в защищаемом объёме. После открытия клапана узла орошается вся секция: все оросители, включая те, над которыми гореть нечему.

Отсюда первое практическое следствие: спринклер автономен, дренчер — управляем. Первому достаточно температуры у розетки, второй зависит от работоспособности системы обнаружения и пуска.

Сравнительная таблица: спринклерная и дренчерная АУП

Стоимостное следствие из последней строки: у дренчерной секции насосная станция и резервуар подбираются на одновременную работу всех оросителей. У спринклерной расчёт идёт по площади орошения со сработавшими оросителями, поэтому для той же защищаемой площади нужны менее производительные насосы и меньший запас воды — не говоря об ущербе от пролива там, где огня не было.

Зеркальные пары серий: тот же K, другой замок

«Спецавтоматика» строит каталог парами: каждой спринклерной серии соответствует дренчерная с той же геометрией розетки и теми же K-факторами. СВВ/СВН ↔ ДВВ/ДВН, СУУ ↔ ДУУ, СВУ ↔ ДВУ, СУГ ↔ ДУГ, СУВ/СУН-К200 ↔ ДУВ/ДУН-К200, SSU/SSP ↔ SU/SP, «Бриз» ↔ «Бриз», СОБР ↔ СОБР, РС ↔ РД. Отличие внутри пары ровно одно — замок против открытого протока: эпюра орошения и гидравлика сопла сохраняются, температура срабатывания и колба есть только у спринклерной половины.

Спринклерные серии (с тепловым замком)

Дренчерные серии (открытый проток)

Цены «от» — розница по каталогу на дату публикации. Полные технические данные обеих групп — в технической информации по СВВ/СВН/ДВВ/ДВН и общих требованиях к оросителям.

Когда нужен спринклер

Спринклерная АУП — выбор по умолчанию для помещений, где пожар начинается с локального очага, а нагрузка рассредоточена: группы помещений по приложению А и таблице 6.1 СП 485 — офисы, торговые залы, гостиницы, паркинги, склады. Локальное вскрытие держит ущерб от воды в пределах зоны пожара: сработавшие оросители тушат, остальные стоят закрытыми.

Складская ветка — отдельный разговор. Для стеллажного хранения есть стеллажные ССВ/ССН и внутристеллажные решения по СП 241 (склады выше 5,5 м), для быстроразвивающихся пожаров высокостеллажных складов — быстродействующие СОБР с K 1,28 и 1,91: российское решение в нише ESFR, разбор серии — в статье об оросителях СОБР. Подбор температуры колбы под температуру в помещении — в статье о температуре срабатывания и цвете колб.

Для неотапливаемых объектов берут воздушные спринклерные АУП: сеть под сжатым воздухом, узел управления с акселератором или эксгаустером по ГОСТ Р 51052, допустимая инерционность до 180 с по п. 6.2.4 СП 485.

Когда нужен дренчер

Дренчерная схема выигрывает там, где задача — не локализовать очаг, а поставить водяную завесу или оросить конкретный агрегат:

• Водяные завесы — проёмы, ворота, порталы. Нормативная интенсивность — 1 л/(с·м) ширины проёма в одну нитку; при защите проёмов шириной 5 м и более или вместо противопожарной стены — две нитки по 0,5 л/(с·м) (п. 6.3.8–6.3.11 СП 485). Специальный ороситель — ЗВН-180. Расчёт завес разобран в статье о водяных завесах.
• Орошение технологического оборудования и резервуаров — охлаждение ёмкостей с ЛВЖ, кожухов аппаратов: центробежные ОЦ и эвольвентные ОЭ, включая взрывозащищённое исполнение ОЭ Ex.
• Пенные АУП по площади — дренчерные пенные оросители SU/SP и универсальные ДУВ/ДУН-К200 с раствором пенообразователя.
• Быстроразвивающийся пожар по большой площади, когда проект сознательно выбирает групповой пуск по сигналу СПС вместо ожидания прогрева колб: для этого в дренчерной ветке тоже есть СОБР с K 1,28/1,91.

Гибриды: спринклерно-дренчерные АУП и принудительный пуск

Между двумя типами есть промежуточные решения. Спринклерно-дренчерные АУП совмещают командный пуск узла управления со спринклерными оросителями в сети: секция стартует по сигналу, но тепловые замки остаются как самостоятельная линия срабатывания. Такое решение применяется по проекту там, где нужны и управляемый пуск, и локальное дозирование воды.

Вторая гибридная ветка — устройства принудительного пуска УПП «Старт» (исполнения Старт-2, Старт-3, Старт-6, Старт-Т). УПП ставится на спринклерный ороситель и вскрывает его по команде из шкафа управления или вручную — до достижения температуры колбы. Орошение остаётся локальным, спринклерным, но пуск перестаёт зависеть только от нагрева: проектировщик получает командную логику дренчера без розлива по всей площади.

Частые вопросы

Можно ли поставить дренчер вместо спринклера?

Резьба совпадает — физически встанет. Но ороситель задаёт тип всей установки: дренчер превращает секцию в командную. Появляются узел управления с электропуском, зависимость от СПС, пересчёт насосов и запаса воды на полный расход всех оросителей секции. Замена «одного оросителя» тянет за собой переделку проекта — тип оросителя и тип АУП определяются расчётом, а не доступностью позиции на складе.

Почему дренчер «мочит всё сразу» — это не расточительство?

Это расчётный сценарий, а не дефект. Одновременное орошение всей секции — цена локализации пожара, который развивается быстрее прогрева колб, и требование к насосам на полный расход. Там, где очаг единичный и нагрузка рассредоточена, тот же пролив — прямой ущерб без пользы: спринклерная АУП вскрыла бы два-три оросителя и остановилась. Поэтому завесы и технологические установки делают дренчерными, помещения — спринклерными.

Как отличить их визуально?

У спринклера за розеткой видно стекло колбы — термочувствительный элемент в протоке. У дренчера проток сквозной и пустой. Приёмочная ревизия ЗИП на это и опирается: замок на месте — спринклерный, нет — дренчерный.

Что сработает быстрее?

Скорость задаётся не типом оросителя, а классом инерционности установки: ≤3 с — быстродействующие, ≤30 с — среднеинерционные, ≤180 с — инерционные по ГОСТ Р 50680. Спринклер вскрывается при достижении температуры колбы; дренчерная секция стартует после обнаружения пожара автоматикой и открытия узла — в сумму входят инерция извещателей и наполнение сухой сети.

Что выбрать: три вопроса к проекту

1. Что защищаем? Рассредоточенную нагрузку в помещении — спринклер. Границу распространения (проём, портал, стену) или конкретный агрегат — дренчер.
2. Допустима ли зависимость от сигнализации и электропитания? Если нет — спринклер.
3. Вытянет ли объект полный расход секции — насосы, резервуар, сброс воды? Если нет, а командный пуск не предусмотрен проектом, — спринклер.

Обзор всех типов — в статье «Виды оросителей пожаротушения». Подбор серий: категория спринклерных оросителей и категория дренчерных оросителей; вопросы по наличию и проектной поддержке — +7 (812) 670-37-38.
