Узлы управления и эксгаустер

Шкаф для размещения узла управления предназначен для установки в защищаемом помещении и размещения в нём узла управления спринклерной или дренчерной установки пожаротушения.

Конструкция защищает узел управления от механических воздействий и несанкционированного доступа, а внутри предусмотрено освещение на 220 В для удобства осмотра и обслуживания арматуры. Поставляется шкаф в сборе вместе с размещаемым узлом управления как единая позиция, что упрощает заказ и согласование комплектации на объекте. Готовая поставка узла вместе со шкафом сокращает объём работ на площадке: остаётся закрепить корпус и подключить трубопроводы.

Шкаф рассчитан на узлы управления номинальным диаметром DN 65, а его исполнения охватывают также типоразмеры DN 80, 100, 150 и 200, что позволяет подобрать корпус под конкретный узел и его обвязку. Габариты корпуса и проёмы под трубопроводы определяются диаметром устанавливаемого узла, поэтому при заказе указывают типоразмер узла управления и схему его присоединения. Линейка представлена одним конструктивным исполнением шкафа.

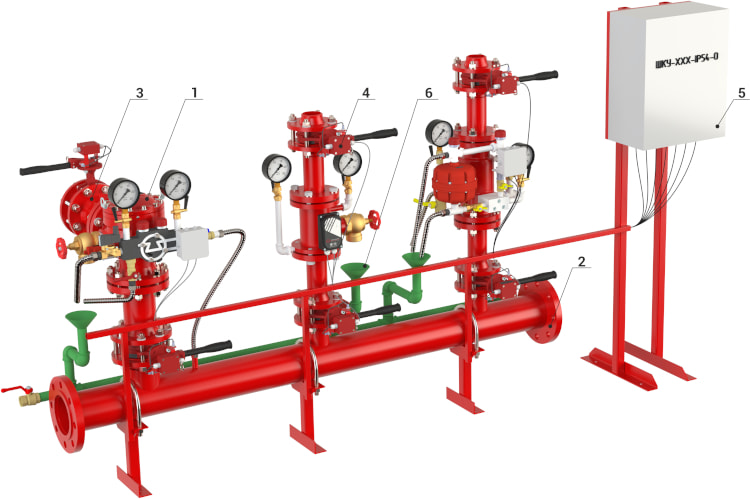

Модуль узлов управления МУУ предназначен для размещения узлов управления в установках водяного и пенного пожаротушения, контроля их состояния и проверки работоспособности в процессе эксплуатации. Модуль обеспечивает пуск огнетушащего вещества и выдаёт сигнал для формирования командного импульса на элементы пожарной автоматики.

Узлы смонтированы на трубопроводной обвязке для подключения подводящего и питающего трубопроводов, а отвод воды идёт по отдельному дренажному трубопроводу. Запорная арматура модуля — дисковые затворы с контролем положения, дающие визуальный и автоматический контроль состояния «открыто»/«закрыто». Контроль и управление берёт на себя шкаф ШКУ-ХХХ-IP54-О: он принимает сигнал «ПОЖАР» по направлениям от СДУ узлов управления, отслеживает положение дисковых затворов и целостность линий связи, питает затворы и запускает дренчерный узел по внешней команде. Состояние всех элементов модуля шкаф передаёт на шкаф ШУК по интерфейсу RS-485 и тем же интерфейсом выдаёт сигнал на запуск насосов.

В состав МУУ входит узел управления, тип и количество которого задаёт заказчик: водозаполненный «Прямоточный» DN 65–150, водозаполненный «Шалтан» DN 65–200, спринклерный воздушный DN 100 и 150 либо дренчерный с комбинированным и пневматическим приводами DN 100 и 150. Собранный МУУ поставляется как готовый блок, что сокращает объём монтажа на объекте.

Узел управления дренчерный с комбинированным приводом во взрывозащищённом исполнении управляет подачей воды или пены в дренчерной установке пожаротушения. Комбинированный привод объединяет три способа пуска — ручной, электрический и гидравлический, — поэтому секцию можно запустить и автоматически по команде, и вручную на месте.

Узел рассчитан на размещение во взрывоопасных зонах: входящие электротехнические устройства имеют маркировку 1ExdIICT4. В состав входят сигнализатор давления универсальный «СДУ-М», электромагнитный клапан с соленоидом типа 100.383.100 и взрывозащищённая коробка соединений; напряжение питания цепей управления — 24 В. Узел монтируется вертикально на фланцах. Наличие ручного, электрического и гидравлического пуска в одном узле повышает живучесть установки: при отказе одного канала секцию запускают другим, что важно для ответственных производств с непрерывным технологическим циклом.

В линейку входят четыре типоразмера с условным проходом DN 100 и DN 150 под разную производительность секции и схему обвязки.
