Клапаны обратные

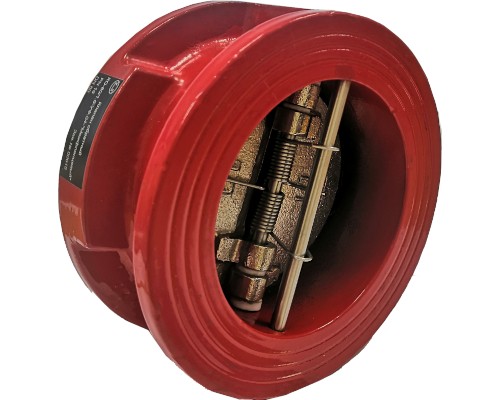

Клапан обратный «Межфланцевый» — трубопроводная арматура, пропускающая поток только в одном направлении. При прямом потоке запорный диск открывается, а при изменении направления или остановке потока закрывается, предотвращая обратное движение воды по трубопроводу установки пожаротушения.

Помимо защиты от обратного потока, клапан гасит последствия гидроударов, оберегая насосы, узлы управления и трубопровод от резких скачков давления. Конструкция допускает универсальное монтажное положение на трубопроводе, что облегчает компоновку в стеснённых условиях насосной станции. Компактные габаритные размеры — следствие межфланцевого исполнения: клапан зажимается между фланцами и не требует отдельного протяжённого участка под установку, поэтому экономит место в обвязке.

Серия охватывает широкую линейку номинальных диаметров условного прохода — 50, 65, 80, 100, 125, 150, 200 и 250, что позволяет подобрать обратный клапан под любой типоразмер трубопровода в составе установки пожаротушения. Все исполнения рассчитаны на рабочее давление до 1,6 МПа. Единый межфланцевый типоряд обратного клапана упрощает проектирование обвязки и подбор арматуры под фланцы насосов и узлов управления.

Комплект крепёжных деталей предназначен для установки межфланцевого обратного клапана в трубопровод противопожарной системы. Межфланцевый клапан зажимается между двумя фланцами трубопровода, поэтому крепёж рассчитан на стяжку этой пары фланцев вместе с корпусом клапана.

В комплект входят два плоских приварных фланца PN 16, две паронитовые прокладки и метизы — болты, гайки, плоские и пружинные шайбы в количестве на оба стыка. Длина болтов подобрана с учётом строительной длины межфланцевого клапана, который размещается в зазоре между фланцами. Готовый набор под конкретный условный проход исключает подбор крепежа по месту и обеспечивает равномерную затяжку фланцевого соединения, от которой зависит герметичность стыка и отсутствие перекоса клапана при сборке. Метизы поставляются оцинкованными и рассчитаны на длительную эксплуатацию во влажной среде насосной станции.

Комплекты выпускаются под широкий ряд условных проходов — от DN 50 и выше — по диаметру обвязываемого клапана, что закрывает типовые схемы насосных станций и узлов управления.

Комплект крепёжных деталей предназначен для монтажа обратного клапана «Баге» в трубопровод противопожарной насосной станции. Он избавляет монтажника от подбора ответных фланцев и метизов по отдельности: всё необходимое для фланцевого соединения собрано в единую позицию под конкретный условный проход.

В состав комплекта входят два плоских приварных фланца PN 16, две паронитовые прокладки и метизы — болты, гайки, плоские и пружинные шайбы в количестве, рассчитанном на оба фланцевых стыка клапана. Класс давления PN 16 соответствует рабочим параметрам водяных и пенных систем пожаротушения, а паронитовые прокладки держат рабочую температуру воды и раствора пенообразователя. Готовый комплект ускоряет монтаж и снижает риск ошибки при подборе крепежа, особенно когда на объекте устанавливают несколько клапанов разных диаметров. Совместимость фланцев и прокладок с присоединительными размерами клапана «Баге» проверена производителем, поэтому соединение собирается без подгонки по месту и без поиска недостающих метизов на складе.

Комплекты выпускаются под условные проходы DN 65, DN 80, DN 100 и DN 150 — по диаметру клапана, для которого выполняется обвязка трубопровода.

Клапан обратный однодисковый «Баге» пропускает воду только в одном направлении и закрывается при падении давления в подводящем трубопроводе. Это предотвращает обратный отток воды и защищает насос и питающую сеть установки пожаротушения от гидроудара и опорожнения.

Поворотная однодисковая конструкция проста и надёжна: диск откидывается потоком при подаче воды и возвращается на седло под собственным весом и обратным давлением, когда поток прекращается. Отсутствие сложной механики уменьшает гидравлическое сопротивление и снижает риск заклинивания в дежурном режиме. Фланцевое присоединение упрощает монтаж в трубопровод и ревизию без разрезки линии. Однодисковая поворотная схема имеет малую строительную длину и не требует обслуживания в дежурном режиме; клапан рассчитан на воду и устойчив к загрязнениям, характерным для противопожарных трубопроводов, заполненных длительное время.

В линейку входят четыре типоразмера с условным проходом DN 65, DN 80, DN 100 и DN 150 под разные диаметры напорного трубопровода.
