Ручные устройства пожаротушения, тросовая система

Ролик натяжения троса — элемент побудительной тросовой системы, применяемой в стационарных установках пожаротушения для пуска клапана. Тросовая система включает тепловой тросовый замок как пусковое устройство, устройство натяжения с муфтой, стропу и ролики натяжения. Ролик предназначен для установки в местах изменения направления троса, а также при длине трассы троса более 6 м.

В точках поворота он удерживает трос на заданной траектории и снижает трение, благодаря чему усилие натяжения передаётся по всей побудительной линии без потерь. Это сохраняет чувствительность системы: при срабатывании теплового замка трос свободно освобождается и приводит в действие пусковой клапан установки. На протяжённых трассах ролики ставят с шагом, исключающим провисание троса между опорами. Конструкция не требует электропитания, поэтому тросовая система с роликами сохраняет работоспособность при обесточивании объекта.

Ролик натяжения троса работает совместно с тепловым замком и устройством натяжения и подбирается под диаметр применяемого троса. При проектировании ролики закладывают в каждой точке перегиба трассы и на прямых участках длиной свыше 6 м.

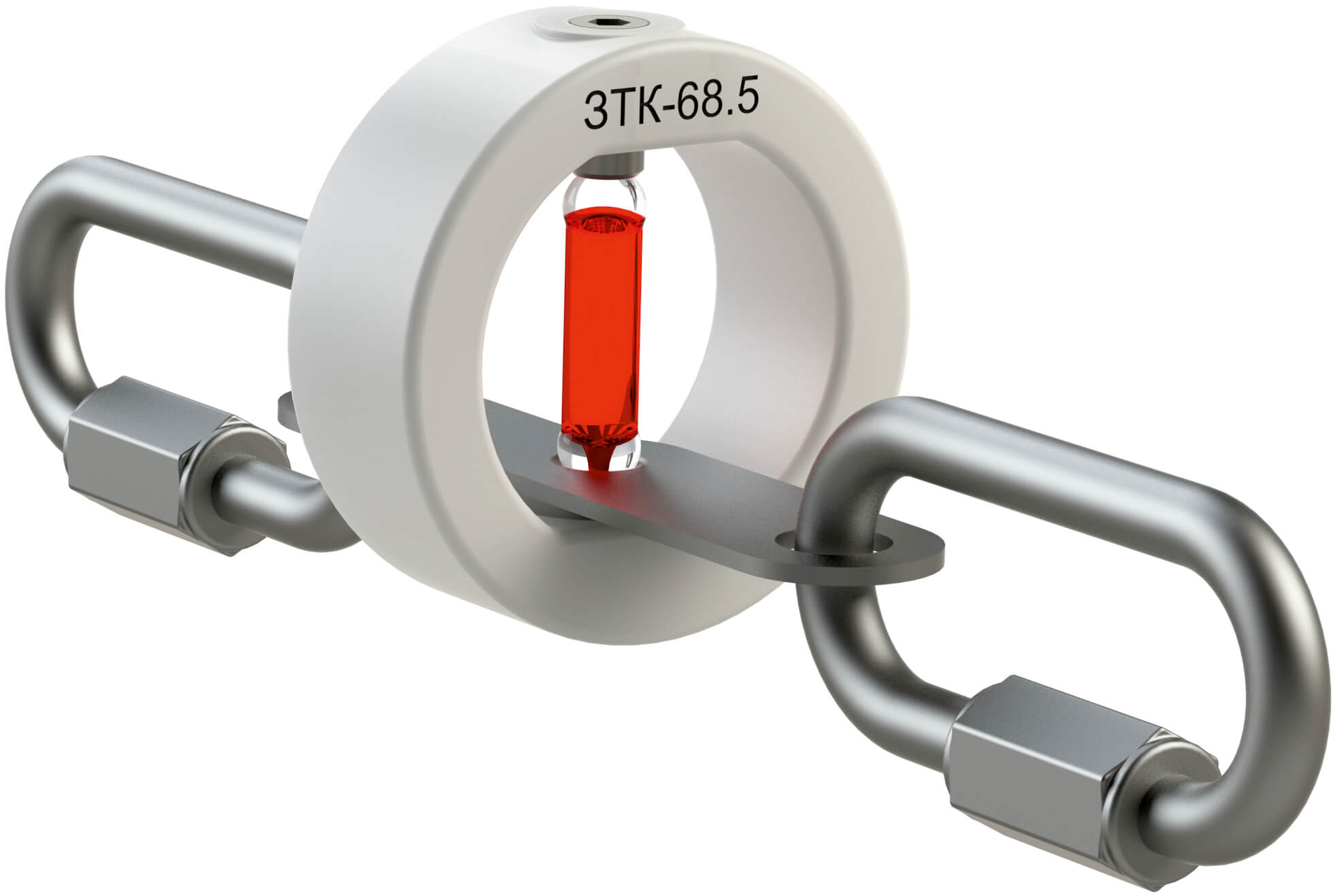

Замок тепловой тросовый ЗТК — пусковое устройство побудительной тросовой системы, применяемой в стационарных установках пожаротушения для пуска клапана. Замок врезается в натянутый трос и удерживает его, пока температура в защищаемой зоне не достигнет порога срабатывания. При нагреве тепловой элемент замка разрушается, трос освобождается, и система приводит в действие пусковой клапан установки.

Тепловой принцип срабатывания не требует электропитания и сохраняет работоспособность при обесточивании объекта. Климатическое исполнение замка — В для категории размещения 3 по ГОСТ 15150-69, группа условий эксплуатации по коррозионной активности атмосферы — 6 по ГОСТ 15150-69. Максимальная рабочая нагрузка троса на замок — 350 Н, номинальная рабочая нагрузка троса — 300 Н. Назначенный срок службы замков — 10 лет.

ЗТК выпускается с тепловым элементом — стеклянной колбой диаметром 3 или 5 мм, что позволяет подобрать замок под имеющуюся тросовую систему. Температура срабатывания выбирается под условия конкретного помещения: исполнения замков охватывают значения 57, 68, 79, 93, 141 и 182 °С. Это позволяет подобрать порог так, чтобы он надёжно превышал рабочую температуру среды и при этом обеспечивал своевременный пуск при пожаре. Выбор конкретного исполнения ведётся по температуре срабатывания и диаметру колбы, соответствующим классу защищаемого помещения и максимальной температуре под перекрытием.

Устройство внутриквартирного пожаротушения «Роса» — ручное средство первичного пожаротушения, подключаемое к внутреннему водопроводу жилого помещения. Жилец самостоятельно подаёт воду в очаг возгорания через гибкий рукав, не дожидаясь прибытия пожарных, что помогает погасить пламя на ранней стадии.

Запорным элементом служит шаровой кран, который позволяет прерывать и снова возобновлять подачу воды в очаг. Гибкий латексированный рукав даёт возможность направить струю в любую точку защищаемого помещения. Сумка для хранения выполнена из влагостойкой износопрочной ткани и компактно размещает устройство внутриквартирного пожаротушения в месте установки. Крепят «Росу» на стене тремя шурупами (либо саморезами, болтами или винтами). Гарантийный срок эксплуатации составляет 24 месяца, назначенный срок службы — 10 лет.

Серия включает исполнения УВП в чехле и в шкафу с длиной рукава 15 и 20 м и коэффициентами расхода 0,060, 0,082 и 0,091, а также переходник G1/2×3/4. Исполнение подбирают под планировку помещения и параметры водопровода. Готовый комплект «Роса» не требует отдельной разводки и подключается к существующему вводу холодной воды.

Ручное устройство пожаротушения среднего давления «Роса ТРВ-16» — первичное средство тушения для подавления очага на ранней стадии до прибытия пожарного подразделения. Оно работает на тонкораспылённой воде среднего давления, устанавливается на стене и подключается к внутреннему противопожарному водопроводу.

«Роса ТРВ-16» соответствует требованиям ТУ 28.99.39-099-00226827-2017 и удовлетворяет новой редакции СП 10.13130, поэтому им можно укомплектовать пожарные краны там, где этот свод правил обязателен. Рабочее давление — 0,6–1,6 МПа, средний диаметр капель в потоке не превышает 150 мкм; эксплуатация рассчитана на отапливаемые помещения при температуре 4–50 °C. Тонкораспылённая вода дробится на мелкие капли, которые быстрее отбирают тепло и осаждают дым, чем сплошная струя. Расход воды и ущерб от пролива ниже, а тушить очаг может один человек без специальной подготовки. Шланг намотан на барабан поворотного кронштейна, предусмотрено переключение между тонкораспылённой и компактной струёй и контроль положения запорного крана ВПВ. Эластичный шланг не теряет гибкости при разворачивании, а охлаждающий эффект мелкодисперсной воды дополнительно снижает температуру в защищаемом помещении.

Серия представлена одним исполнением устройства «Роса ТРВ-16».

Клапан побудительный тросовый «КПТА-25» запускает дренчерную установку водяного или пенного пожаротушения по сигналу побудительной тросовой системы. Он открывается, когда с его запорного рычага снимается нагрузка — после срабатывания теплового замка или другого разрушающегося термочувствительного привода на тросе.

«КПТА-25» работает без электричества: пуск инициируется механически, поэтому установку можно запустить при обесточивании объекта. При нагреве в зоне контроля термочувствительный элемент тросовой системы разрушается, трос освобождает рычаг, и клапан открывает подачу огнетушащего вещества в дренчерную секцию. Рабочее усилие тросовой линии задаётся при пусконаладке устройством натяжения. Тросовый пуск сохраняет работоспособность при обесточивании объекта или повреждении кабельных линий, а муфтовое присоединение DN 25 позволяет врезать клапан в побудительный трубопровод небольшого диаметра без фланцевой обвязки.

Клапан выпускается одним типоразмером с условным проходом DN 25 и муфтовым присоединением для врезки в побудительный трубопровод.

Пожарный кран малорасходный «Роса-6» — первичное средство тушения для подавления очага на ранней стадии силами одного человека до приезда пожарных.

«Роса-6» относится к малорасходным устройствам: он расходует меньше воды, чем классический пожарный кран с рукавом диаметром 51 или 66 мм, и при этом даёт эффективную струю для тушения. Это снижает требования к диаметру и пропускной способности внутреннего водопровода, что важно при реконструкции зданий со слабой сетью ВПВ. Применение крана на объекте выполняется по специальным техническим условиям, которые разрабатывает проектная организация. Там, где обязательны требования СП 10.13130, вместо «Роса-6» применяют ручное устройство пожаротушения среднего давления «Роса ТРВ» — это учитывают на стадии проектирования. Кран постоянно подключён к водопроводу и готов к работе, а управиться с ним способен необученный человек.

В серию входят два типоразмера пожарного крана малорасходного — «Роса-6» и «Роса-6,2», различающиеся параметрами под разные схемы внутреннего противопожарного водопровода.

Ручное устройство пожаротушения высокого давления — первичное средство тушения, которым гасят очаги пожара класса А на ранней стадии, до прибытия пожарного подразделения. Оно работает на тонкораспылённой воде высокого давления, что повышает эффективность тушения при малом расходе.

Высокое давление дробит струю на мелкие капли: такая вода быстрее отбирает тепло и эффективнее осаждает продукты горения, чем сплошная струя пожарного крана. За счёт этого расход воды и ущерб от пролива ниже, а справиться с очагом может один человек без специальной подготовки. По климатическому исполнению устройство соответствует категории 4 (исполнение О) по ГОСТ 15150-69 и рассчитано на эксплуатацию в закрытых, отапливаемых и вентилируемых помещениях. Готовность к работе не требует предварительного развёртывания — достаточно открыть запорный орган и направить ствол на очаг.

Серия представлена одним исполнением ручного устройства пожаротушения высокого давления для внутреннего противопожарного водопровода.

Устройство натяжения троса — элемент побудительной тросовой системы, которая запускает клапан дренчерной установки пожаротушения механически, без электрической части. Его задача — создавать и удерживать заданное натяжение троса по всей длине линии.

Тросовая система пуска собирается из нескольких элементов: теплового тросового замка как пускового органа, ролика натяжения для поворотов трассы и при длине троса свыше 6 м, самого устройства натяжения и стропы. Натяжитель отвечает за то, чтобы трос сохранял рабочее усилие: при срабатывании теплового замка нагрузка снимается и клапан открывается. Механический принцип не зависит от электропитания и устойчив к электромагнитным помехам.

Серия представлена одним исполнением устройства натяжения троса для побудительных тросовых систем пожаротушения. Устройство натяжения монтируется в составе трассы и настраивается при пусконаладке под фактическую длину и геометрию тросовой линии.
