Сигнализаторы

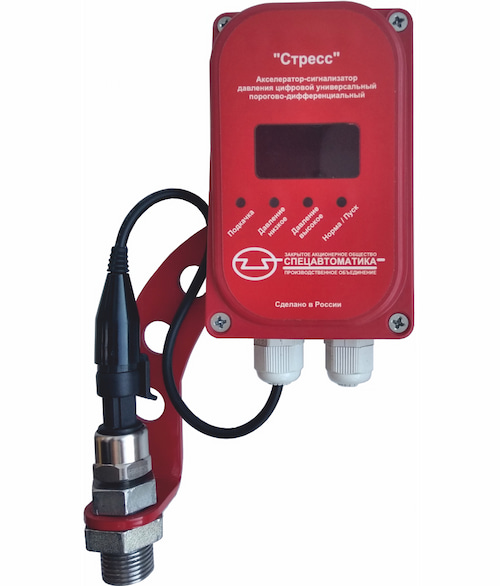

Акселератор-сигнализатор давления «Стресс» — цифровое устройство для контроля давления в системах пожарной автоматики. В состав серии входит сигнализатор давления цифровой универсальный порогово-дифференциальный «Стресс», который работает в двух режимах. В пороговом режиме устройство выдаёт сигнал при достижении давлением заданного значения, а в дифференциальном — реагирует на скорость изменения давления, то есть на резкий перепад. Функция акселератора ускоряет срабатывание установки: при быстром падении давления сигнализатор «Стресс» формирует команду раньше, чем давление дойдёт до нижнего порога, и установка выходит на режим без задержки.

Цифровое исполнение позволяет настраивать пороги и параметры срабатывания под конкретную схему, а универсальность устройства даёт возможность использовать его в разных узлах системы пожаротушения. Сигнализатор «Стресс» рассчитан на стационарную установку и постоянный режим контроля давления в линии. Чувствительность к скорости падения давления в системе питающих и распределительных трубопроводов — 0,0007 МПа/с, время срабатывания не более 10 с; для визуального наблюдения устройство оснащено жидкокристаллическим и светодиодными индикаторами.

Конкретные диапазоны давления и уставки приводятся в технической документации производителя и задаются при настройке на объекте.

Сигнализатор давления универсальный СДУ-М фиксирует перепад между давлением рабочей среды и атмосферным: при изменении давления его контактная группа замыкается или размыкается, и установка получает сигнал о срабатывании.

Контактная группа коммутирует внешнюю цепь без подачи на неё собственного напряжения, что упрощает согласование с разной приёмной аппаратурой. Сигнализатор монтируется на трубопровод через приварную муфту, которая входит в линейку как отдельная позиция. Исполнения отличаются степенью защиты оболочки — IP 33 и IP 54, что определяет выбор под условия конкретного помещения. Универсальность СДУ-М в том, что один типоразмер подходит для водяных, пенных и газовых линий, а это сокращает номенклатуру на объекте. Приварная муфта обеспечивает герметичную врезку в трубопровод без резьбовых соединений.

В серию входят несколько типоразмеров сигнализатора давления универсального и приварная муфта с прокладкой для его установки.

Сигнализатор потока жидкости «СПЖ-м» — механический датчик расхода для трубопроводов водяного пожаротушения. При движении воды лепесток отклоняется и замыкает контакт, давая сигнал о проливе на контролируемом участке. В отличие от электронных моделей, «СПЖ-м» формирует нетокопотребляющий «сухой контакт», поэтому не зависит от внешнего питания сигнальной цепи.

Чувствительность датчика регулируется при наладке под фактический расход и диаметр трубы. Уплотнительная шайба обеспечивает герметичное соединение в месте врезки, а компактный корпус позволяет ставить сигнализатор в стеснённых условиях прокладки трубопровода. Эти решения упрощают монтаж и обслуживание на действующих сетях без сложной обвязки. Монтаж предусмотрен на трубопроводы DN 25–200, что покрывает большинство типоразмеров распределительной сети пожаротушения.

Серия включает сам сигнализатор «СПЖ-м» и комплекты монтажных частей под конкретный диаметр — для трубопроводов DN 25, 32, 40, 50, а также общий комплект для DN 65 и выше (80, 100, 150, 200), которые подбирают по проекту. Раздельные комплекты упрощают заказ запасных частей при обслуживании уже смонтированной сети.

Сигнализатор потока жидкости СПЖ «Стрим» — реле, которое контролирует движение воды в трубопроводе спринклерной или дренчерной установки пожаротушения. При появлении расхода, вызванного срабатыванием оросителя, лепестковый чувствительный элемент отклоняется, и сигнализатор формирует сигнал в систему пожарной автоматики о пуске воды на данном направлении.

Сигнализатор потока жидкости монтируют непосредственно во врезку трубопровода через приварную муфту. Питание устройства — 9–30 В. Максимальное гидравлическое давление контролируемой среды составляет 1,6 МПа, пневматическое — 0,6 МПа. Сигнализатор имеет три управляемых релейных выхода (100 мА при 150 В и 3 А при 250 В), что позволяет одновременно выдавать сигналы на разные приёмные приборы. Кабель электрических цепей подключают диаметром 6–9 мм, степень защиты оболочкой — IP65.

Серия охватывает исполнения «Стрим» v4, v5 и v6 для труб DN 25–200, а также комплект приварных муфт G1/2 и G3/4, подбираемых под диаметр трубопровода. Широкий диапазон диаметров и сменные муфты позволяют ставить сигнализатор потока жидкости и на магистральных, и на распределительных участках одной установки.
