Устройство УСПАА-1

Устройство УСПАА-1 v2 — автономное сигнально-пусковое устройство для автоматического запуска модулей порошкового или газового пожаротушения. Оно самостоятельно обнаруживает повышение температуры в защищаемом объёме и выдаёт пусковой импульс на пиропатрон, не требуя подключения к внешней системе пожарной сигнализации.

Автономность питания позволяет ставить устройство там, где прокладка шлейфов нецелесообразна. Питание обеспечивают два элемента CR 2032 напряжением 3 В, при этом время работы в режиме ожидания от одного комплекта батарей составляет не менее 10 лет. Реакцию на пожар дают два тепловых реле с номинальными температурами срабатывания 60 и 70 °C. В устройство встроены оптический световой и звуковой оповещатели, кнопка «Контроль» для проверки работы в разных режимах и перемычка «Задержка времени» для выбора тактики запуска пиропатрона. «Чека», соединённая с крышкой, полностью отключает устройство от источника питания при хранении и обслуживании.

Серия представлена одним исполнением — устройством сигнально-пусковым автономным автоматическим УСПАА-1 v2; кратность упаковки — 50 штук, что удобно при оснащении множества однотипных шкафов. Автономное питание и встроенные оповещатели делают устройство законченным решением для локальной защиты замкнутого объёма без внешнего прибора.

Модуль сопряжения МС-1 расширяет устройство сигнально-пусковое автономное УСПАА-1 v2, обеспечивая согласование его цепей с внешними системами. В отличие от силового релейного модуля, он работает со слаботочными сигнальными линиями.

Модуль выпускается в двух функциональных исполнениях. МС-1 v4.1 транслирует сигнал о срабатывании установки во внешнюю цепь, коммутируя ток до 100 мА при напряжении до 220 В — этого достаточно для передачи извещения на приёмный прибор или индикацию. МС-1 v4.2 выполняет диодную развязку цепей УСПАА-1 при организации дистанционного пуска, исключая взаимное влияние параллельно подключённых устройств и ложные срабатывания по общим линиям. Оба исполнения подключаются к УСПАА-1 v2 по штатному интерфейсу и не требуют переработки базовой схемы. Оба модуля занимают минимум места в шкафу и не требуют отдельного источника питания, получая его от базового устройства.

В серию входят два исполнения модуля сопряжения — МС-1 v4.1 и МС-1 v4.2.

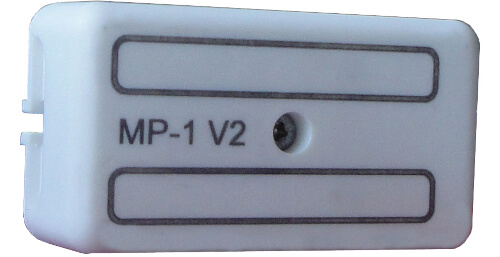

Модуль релейный МР-1 v2 расширяет возможности устройства сигнально-пускового автономного УСПАА-1 v2, добавляя силовой релейный выход для управления внешним оборудованием. Через него автоматика пожаротушения включает и отключает технологические системы при срабатывании.

Контакты реле коммутируют ток до 7 А при напряжении до 250 В, чего достаточно для прямого управления пускателями, приводами заслонок и сигнальными цепями средней мощности. Это снимает необходимость в отдельном промежуточном реле и сокращает кабельные связи в шкафу. МР-1 v2 подключается к УСПАА-1 v2 по штатному интерфейсу и питается в составе того же узла, поэтому его добавляют без переработки базовой схемы. В дежурном режиме реле обесточено и не нагружает источник питания узла, а коммутация происходит только по команде о срабатывании.

Серия представлена одним исполнением релейного модуля МР-1 v2 для устройства УСПАА-1 v2.

Пульт дистанционного пуска ПДП-1 — модуль расширения для устройства УСПАА-1 v2. Он добавляет к автономной сигнально-пусковой автоматике возможность дистанционного пуска и вывод сигнала о срабатывании на пульт централизованного наблюдения.

ПДП-1 организует и ручной, и автоматический дистанционный запуск установки: оператор может инициировать пуск с поста, а автоматика — по внешней команде. Одновременно модуль передаёт извещение о срабатывании на ПЦН, поэтому событие фиксируется не только локально, но и на стороне диспетчера или пожарной охраны. Подключение выполняется по штатному интерфейсу УСПАА-1 v2, что упрощает модернизацию уже смонтированных узлов локальной автоматики без замены базового устройства. Вывод сигнала на ПЦН переводит локальную защиту в разряд контролируемых: диспетчер видит факт пуска в реальном времени и направляет силы реагирования, тогда как автономное устройство без модуля фиксирует событие только на месте.

Серия представлена одним исполнением пульта дистанционного пуска ПДП-1 для устройства УСПАА-1 v2.

УСПАА-1 v5 — устройство сигнально-пусковое автономное автоматическое. Название раскрывает функцию: прибор самостоятельно обнаруживает признаки пожара и формирует пусковой сигнал на исполнительное устройство, не требуя постоянной связи с центральной приёмно-контрольной панелью. УСПАА-1 берёт на себя и обнаружение, и выдачу команды на запуск пожаротушения или оповещения.

Автономность означает, что устройство сохраняет работоспособность независимо от состояния внешних линий и сетевого питания, а пусковой канал срабатывает по собственному алгоритму. Это упрощает проектирование локальных узлов автоматики и резервирует пуск на случай отказа центральной системы. В отличие от извещателя, такое устройство объединяет в одном корпусе обнаружение и пуск, поэтому его рассматривают как самостоятельный элемент локальной автоматики, а не как часть централизованного шлейфа.

Серия представлена модификацией v5 — текущим исполнением устройства УСПАА-1. Точные электрические и временные характеристики приведены в паспорте изделия.
