Ороситель — последнее устройство на трассе автоматической установки пожаротушения, и именно оно решает, ляжет ли огнетушащее вещество на очаг. От вида оросителя зависят четыре вещи: вскроется ли он сам (тепловой замок), что подаёт (вода, пена, тонкораспылённая вода), куда направлен факел (розетка вверх, вниз или горизонтально) и под какую задачу собрана серия — стеллажный склад, водяная завеса, музейный зал. База по видам — ГОСТ Р 51043-2002, правила расстановки — СП 485.1311500.2020.
Ниже — конструкция оросителя, классификация по пяти осям, чтение вида в маркировке, таблица серий «Спецавтоматики» в каталоге ПожКомплект с К-факторами и ценами, сценарии выбора и типовые ошибки. Материал — хаб рубрики «выбор»: от каждого вида можно уйти в профильный разбор или сразу в карточку серии.
Что такое ороситель и из чего он состоит
Спринклерный ороситель — это ороситель с тепловым замком: его выходное отверстие закрыто термочувствительным элементом, разрушающимся при заданной температуре. Замок совмещает в одном устройстве распылитель и тепловой извещатель, поэтому спринклерной установке не нужна побудительная сигнализация — каждый ороситель срабатывает сам, над очагом. По отчёту NFPA «U.S. Experience with Sprinklers» (данные 2007–2011), в 88 % пожаров, где сработали спринклеры водозаполненных систем, открывалось не более двух оросителей, а в 95 % случаев — не более пяти.

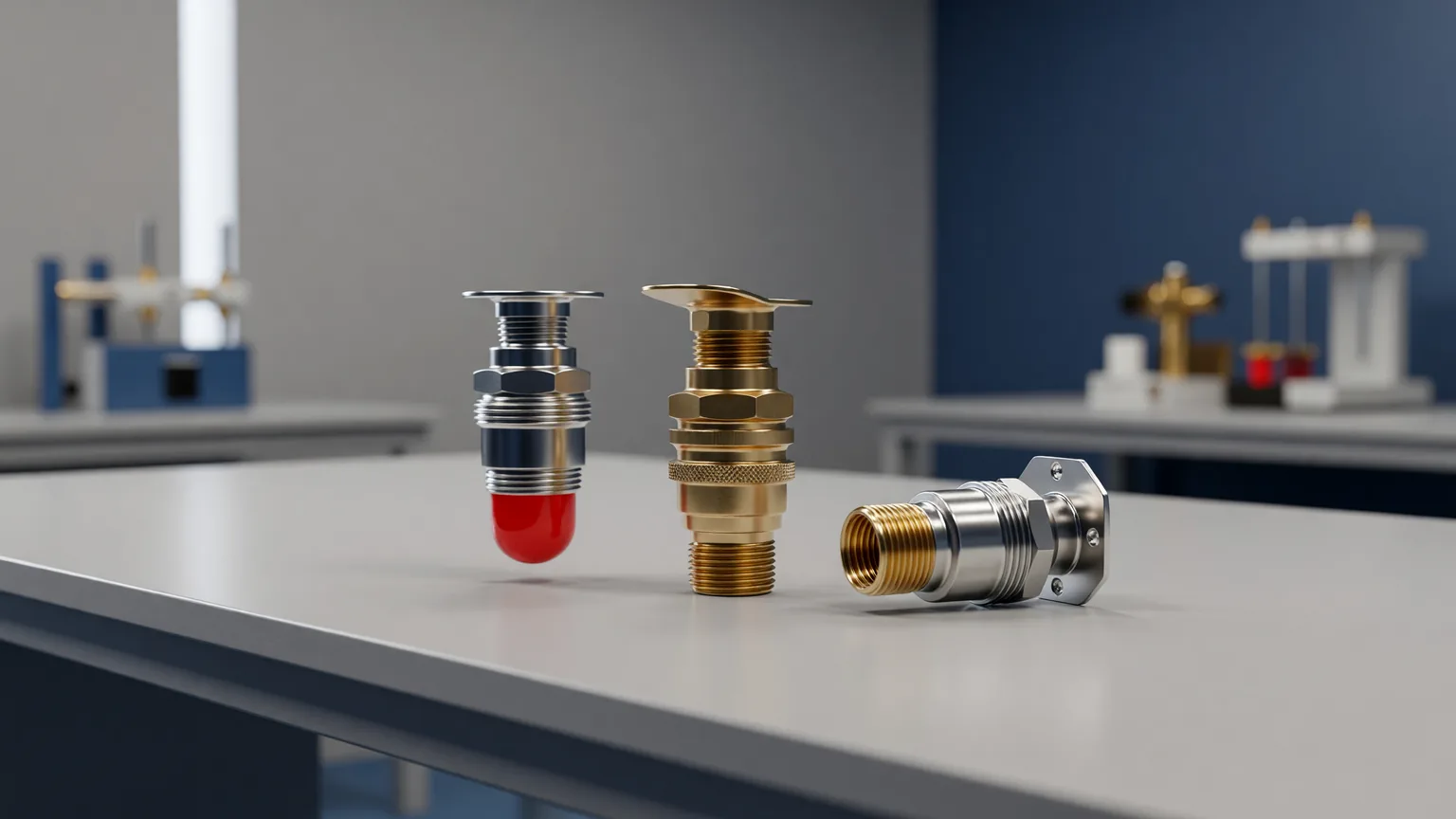

Конструкция у всех видов одинаковая, из трёх узлов:
- корпус с присоединительной резьбой — у большинства серий «Спецавтоматики» R1/2, у СОБР ещё и R3/4 с R1, у центробежного ОЦ — G3/4;
- розетка-дефлектор, формирующая факел и эпюру орошения;
- тепловой замок — стеклянная колба с термочувствительной жидкостью или плавкая вставка.
Колба диаметром 3 мм — быстрого реагирования, 5 мм — стандартного. Ряд номинальных температур срабатывания — от 57 до 343 °C (табл. 2 ГОСТ Р 51043); в каталоге ПожКомплект доступны градации 57, 68, 79, 93, 141 и 182 °C, цвет колбы привязан к температуре. Нормативная рамка для всех видов общая: рабочее давление не менее 1 МПа, срок службы не менее 10 лет (п. 5.1.2.2), изделие неразборное (п. 5.1.4.5) и ставится только специальным ключом (п. 5.1.4.4). Отдельный класс — распылители «Бриз», РС и РД: средний диаметр капель у них не более 150 мкм, вода переходит из разбрызгивания в режим распыления. Интенсивность орошения нормируют на площади 12 м² (табл. 1 ГОСТ Р 51043).
Классификация по ГОСТ Р 51043: пять осей
Ось 1. Тепловой замок: спринклерные и дренчерные
По п. 4.1 ГОСТ Р 51043 оросители делятся на спринклерные — с замком — и дренчерные, открытые постоянно. Критерий выбора — сценарий пуска: локально над очагом или вся секция сразу. Подробный разбор — в соответствующем разделе ниже.
Ось 2. Огнетушащее вещество
Водяные (В), для водных растворов, включая пенные (П), и универсальные (У) — работающие и на воде, и на пене. Пенные серии берут там, где вода не держит ЛВЖ и ГЖ.
Ось 3. Положение розетки
Розеткой вертикально вверх (В), вертикально вниз (Н), универсально — вверх или вниз (У), горизонтально (Г). Положение задаёт форму эпюры орошения: горизонтальные СУГ и ДУГ ставят под выступами перекрытий, коробами, у стен.
Ось 4. Назначение
П. 4.1.2 ГОСТ Р 51043 делит оросители по назначению (определения отдельных видов — п. 3.1.10 и 3.1.12): общего назначения (О); для подвесных потолков и стеновых панелей — углублённые (У), потайные (П) и скрытые (К); для завес (З); для стеллажных складов (С) — п. 3.1.12; для пневмо- и массопроводов (М); для предупреждения взрывов (В); для жилых домов (Ж); специального назначения (S) — п. 3.1.10.
Буквы в осях пересекаются: В — это и водяной, и розетка вверх, и предупреждение взрывов. Обозначение читают по позиции буквы в строке, а не по отдельному символу.
Ось 5. Производительность и быстродействие
Стандартные оросители общего применения; специальные; повышенной производительности — например серии К200 с К-фактором 1,05; быстродействующие — СОБР с К 1,28 и 1,91. Отдельный класс — оросители тонкораспылённой воды: для них СП 485.1311500.2020 вводит собственные требования в разделе 6.4.
Плюс покрытие
Корпуса выпускают без покрытия, с декоративным и с антикоррозионным — выбор по среде: влажность, химические пары, морской климат.
Чем спринклер отличается от дренчера
Спринклер закрыт тепловым замком и вскрывается локально — только оросители, нагретые над очагом. Дренчер открыт постоянно, воду в секцию подаёт узел управления по сигналу автоматики или вручную — сразу по всей площади секции. Отсюда разные задачи: спринклеры тушат помещения с локальным развитием пожара и ограничивают ущерб от заливания, дренчеры нужны для завес, сплошного орошения площади и охлаждения оборудования. Пограничное решение — спринклеры с принудительным пуском: с устройствами УПП «Старт» ороситель открывается и от нагрева, и по внешнему импульсу. Развёрнутое сравнение с гидравликой и таблицами серий — в статье «Спринклер и дренчер: в чём разница».
Как читается вид в маркировке
Вид зашифрован в первых буквах условного обозначения. Первая буква — тип: С — спринклерный, Д — дренчерный, Р — распылитель. Вторая — огнетушащее вещество: В — водяной, П — пенный, У — универсальный. Третья — положение розетки: В — вверх, Н — вниз, Г — горизонтально, У — универсальное. Примеры из каталога: СВН — спринклерный водяной розеткой вниз, ДУГ — дренчерный универсальный горизонтальный, ССВ — стеллажный спринклерный вверх.
Дальше в обозначении идут диаметр выходного отверстия, К-фактор, резьба, температура срабатывания и тип замка — например, СВВ-…-В 0,84-R1/2/Р68.В3-Д. Полная побуквенная расшифровка — в статье «Как расшифровать маркировку оросителя».
Виды и серии в каталоге ПожКомплект
Двенадцать групп видов закрывают всю номенклатуру раздела «Оросители» — от базовых СВВ/СВН до специальных ОЭ. В каждой строке рядом стоят спринклерный и дренчерный аналоги:
| Вид по ГОСТ Р 51043 | Серии «Спецавтоматики» | К-факторы | Цена «от», ₽ |
|---|---|---|---|
| Водяные общего назначения, розетка вверх/вниз (О) | СВВ/СВН — спринклерные; ДВВ/ДВН — дренчерные | 0,35–0,84 | 275–360 |
| Водяные специальные универсального монтажа | СВУ; ДВУ | 0,24–0,35 | 343–454 |
| Универсальные (вода и пена), универсальный монтаж | СУУ; ДУУ | 0,42–0,84 | 343–442 |
| Горизонтальные, вода и пена | СУГ; ДУГ | 0,35–0,47 | 334–485 |
| Водяные и пенные | SSU/SSP; SU/SP | 0,42–0,6 | 322–446 |
| Стеллажные (С) | ССВ/ССН | 0,47; 0,8 | от 530 |
| Быстродействующие повышенной производительности | СОБР — спринклерный и дренчерный | 1,28; 1,91 | 1324–1372 |
| Повышенной производительности (К200) | СУВ-К200/СУН-К200; ДУВ-К200/ДУН-К200 | 1,05 | 906–1165 |
| Тонкораспылённой воды (ТРВ) | «Бриз» — спринклерный и дренчерный | 0,08–0,12 | 408–603 |
| Скрытые (К) | скрытая серия: СВК, SSP-К, «Бриз-С» | 0,07–0,47 | от 547 |
| Распылители (капли до 150 мкм) | РС — спринклерный; РД — дренчерный | 0,07 | 333–475 |
| Специальные: завесы (З), центробежные, эвольвентные | ЗВН-180; ОЦ; ОЭ и ОЭ во взрывозащищённом исполнении | 0,13–0,85; 0,56 | 1428–5984 |
Цены розничные «от», по каталогу на дату публикации (22.09.2026). Температуры срабатывания: у большинства спринклерных серий — градации 57–182 °C; у СУГ — 57–93 °C, у СОБР — 68/93/141 °C, у скрытой серии — 57 и 68 °C при колбе 3 мм.
Карточки каждой серии с типоразмерами, эпюрами и 3D-моделями — в категории «Оросители спринклерные»; рядом в каталоге — дренчерные серии и аксессуары: ключи, решётки, комплекты скрытого монтажа.
Какую серию под какой вид брать
- Офис, магазин, гостиница, учебное заведение — базовые СВВ/СВН: розеткой вниз при открытой разводке, вверх при разводке под настилом. Для дизайнерских подвесных потолков — скрытая серия: термочувствительная крышка любого цвета ставится после проверки системы и чистовой отделки.
- Склад со стеллажами выше 5,5 м — по СП 241.1311500.2015 внутристеллажные рядки ССВ/ССН плюс тепловые экраны. Вариант быстрого подавления — СОБР с К 1,28 и 1,91: это заводской термин «Спецавтоматики», российское решение в нише, где мировым стандартом считаются ESFR; в ГОСТ Р 51043 ближайшие классы — «специального назначения» (п. 3.1.10) и «для стеллажных складов» (п. 3.1.12), отдельного класса ESFR в нём нет.
- Архив, музей, книгохранилище, кабинеты — «Бриз» ТРВ по разделу 6.4 СП 485: тонкораспылённая вода снижает расход и ущерб от пролива. Серия не взаимозаменяема со стандартным спринклером — проектирование ведут по руководству производителя.
- Цеха и склады с ЛВЖ/ГЖ — пенные и универсальные серии: СУУ или ДУУ при универсальном монтаже, SSU/SSP и SU/SP при стандартном.
- Горячие цеха и неотапливаемые объекты. На морозе работает сухая (воздушная) схема: СП 485 нормирует подачу воды в секцию за 180 с (п. 6.2.4). У дренчерного ДВУ диапазон эксплуатации от −60 до +140 °C; завод выпустил письмо о замене линейки СВУ/ДВУ на универсальные СУУ/ДУУ — для новых проектов закладывают их. Водозаполненные спринклерные сетки на мороз не ставят: у СВУ в водозаполненном исполнении нижний предел — плюс 5 °C.
- Завесы у проёмов, ворот, атриумов — ЗВН-180: интенсивность орошения не менее 1 л/(с·м), для двух ниток — 0,5+0,5 л/(с·м) по п. 6.3.8–6.3.11 СП 485.
- Резервуары, взрывоопасные производства — эвольвентные ОЭ (включая ОЭ Ex) и центробежные ОЦ.
Типовые ошибки при выборе вида
- Подбор по цене и резьбе без К-фактора. Интенсивность орошения из проекта не сходится с фактической подачей — переделка расчёта и разводки после монтажа.
- Розетка «какая осталась на складе». Под коробами и выступами горизонтальные СУГ/ДУГ дают другую эпюру, чем вертикальные СВВ/СВН; факел не накрывает защищаемую площадь.
- Замена стандартного спринклера на «Бриз» без пересчёта. У ТРВ собственные требования к расстановке и расходу (разд. 6.4 СП 485), прямая подстановка типов не проходит.
- Вмешательство в замок и розетку в эксплуатации. Ороситель неразборный (п. 5.1.4.5 ГОСТ Р 51043): подкраска и переборка недопустимы, сработавшие и повреждённые изделия меняют, запас держат по п. 6.1.15 СП 485: не менее 5/10/15 спринклерных и 1/2/3 дренчерных оросителей при общем числе оросителей до 100 / до 1000 / свыше 1000 шт..
- Закатка скрытого оросителя отделкой. Декоративная крышка — термочувствительная, она отпадает при пожаре и монтируется после проверки системы и финишной отделки потолка, а не «насовсем» под шпаклёвку.
Итог по каталогу ПожКомплект: 11 спринклерных и 13 дренчерных серий «Спецавтоматики» — 612 исполнений с К-факторами от 0,07 до 1,91, температурами срабатывания 57–182 °C и резьбами от R1/2 до G1-B. Общие требования ко всем видам собраны в документе «Техническая информация. Оросители: общие требования».
