Оросители спринклерные

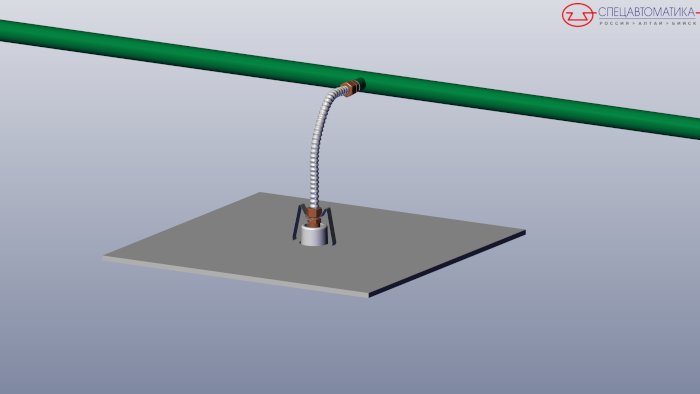

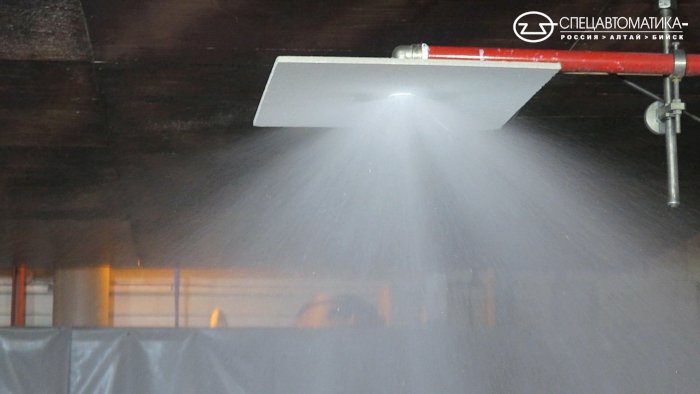

Ороситель спринклерный скрытый предназначен для подвесных потолков в помещениях с высокими требованиями к интерьеру. В дежурном режиме корпус оросителя скрыт над плоскостью потолка декоративной крышкой, которая остаётся заметной минимально. Термочувствительная крышка крепится непосредственно к оросителю и при пожаре отпадает, открывая распылитель.

Конструкция деталей скрытой установки не влияет на распределение воды по защищаемой площади, поэтому скрытый ороситель работает так же, как открытый спринклер. Декоративную крышку любого цвета ставят уже после проверки системы и финишной отделки потолка, что удобно при поэтапном монтаже и не задерживает пусконаладку. По заказу ороситель поставляют с приварной муфтой. Скрытое исполнение прячет распылитель заподлицо с потолком, поэтому ороситель не нарушает дизайн помещения и при этом обеспечивает проектную интенсивность тушения.

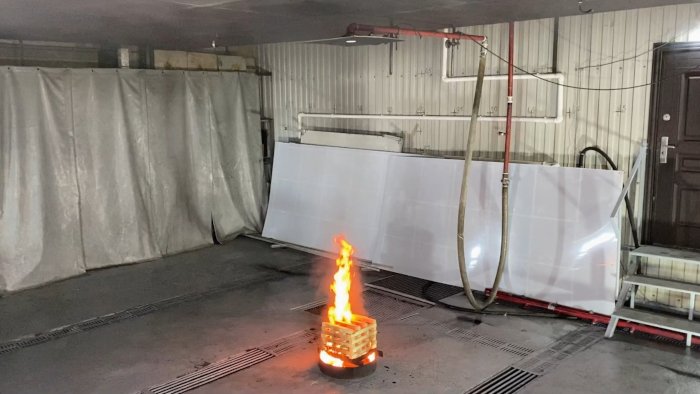

Серия поставляется без комплекта для скрытого монтажа и охватывает несколько распылителей: РС-С, СВК-10, СВК-К80, СВК-12, SSP-К80 и линейку «Бриз-С» с коэффициентами производительности от 0,07 до 0,47. Все типоразмеры рассчитаны на температуру срабатывания 57 °C, термоколбу диаметром 3 мм и присоединительную резьбу R1/2. Конкретную модель подбирают под требуемую интенсивность орошения и шаг установки на защищаемой площади.

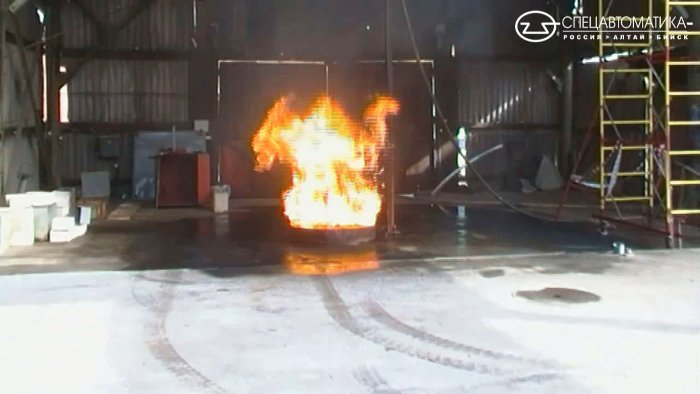

Ороситель спринклерный тонкораспылённой воды «Бриз» равномерно распыливает воду по защищаемой площади и объёму, создавая тонкодисперсный поток огнетушащего вещества. Применяют его для тушения и локализации пожара, создания водяных завес и охлаждения несущих поверхностей и технологического оборудования. Тонкое распыление снижает требуемый объём воды и общую стоимость защиты объекта.

Изделие неразборное и неремонтируемое. Широкая линейка позволяет подобрать интенсивность орошения под группу помещений с учётом расстояния между оросителями и высоты установки, обеспечивая высокую равномерность распределения воды. Спринклер Бриз монтируют за потолком «грильято», применяют с устройством углублённого монтажа, отражателем и УПП «Старт-Т», поставляют с приварной муфтой длиной 20 мм. Разные коэффициенты производительности позволяют закрыть одной серией и плотную, и разреженную сетку оросителей.

В серию входят Бриз-9/К16, Бриз-9/К23, Бриз-12/К16, Бриз-12/К23, Бриз-16/К23, а также Бриз-В и Бриз-Горизонт под установку розеткой вверх и горизонтально. Температура срабатывания типоразмеров — 57 °C, термоколба диаметром 3 мм, присоединительная резьба R1/2. Конкретную модель подбирают под высоту потолка и требуемую интенсивность орошения защищаемой площади.

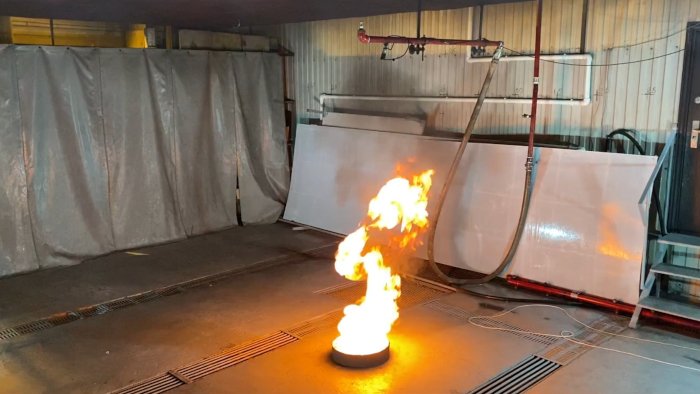

Оросители спринклерные водяные и пенные «SSU» и «SSP» — неразборные и неремонтируемые изделия для автоматических установок пожаротушения. Различаются они монтажным положением: SSU ставят вертикально розеткой вверх, SSP — вертикально розеткой вниз, что позволяет подобрать вариант под конкретную разводку трубопровода.

По климатическому исполнению изделие отвечает категории В, размещение 3 по ГОСТ 15150-69, нижний температурный предел в водозаполненной системе — плюс 5 °C. Спринклеры выпускают без покрытия и с декоративным полиэфирным покрытием, без резьбового герметика и с ним, а также в любом цвете и с приварной муфтой. Наличие пары розеткой вверх и розеткой вниз даёт проектировщику одну линейку под потолочную и подпотолочную разводку. Оросители совместимы с УПП «Старт-Т», защитной решёткой, отражателем и устройством углублённого монтажа, монтируются за потолком «грильято».

В серию входят SSU-К80, SSP-К80, SSU-К115 и SSP-К115 с коэффициентами производительности 0,42 и 0,6, температурой срабатывания 57 и 68 °C, присоединительной резьбой R1/2.

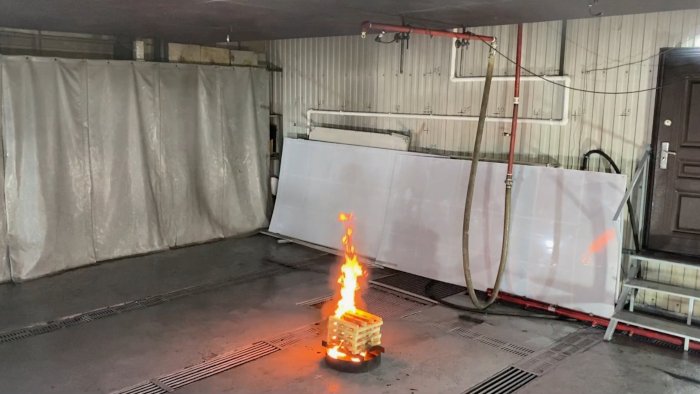

Ороситель спринклерный водяной специальный универсальный «СВУ» — это неразборное и неремонтируемое изделие для автоматических установок водяного пожаротушения. Спринклер срабатывает при температуре 57 °C, присоединительная резьба R1/2, термоколба диаметром 5 мм.

Универсальное монтажное положение позволяет ставить ороситель вертикально розеткой вверх и вертикально розеткой вниз, что упрощает разводку трубопровода под выступами перекрытия и коробами, а в пределах одного помещения избавляет от подбора оросителей разной конструкции. По климатическому исполнению ороситель СВУ отвечает категории В, размещение 3 по ГОСТ 15150-69, нижний температурный предел в водозаполненной системе — плюс 5 °C. Изделие выпускают без покрытия и с декоративным полиэфирным покрытием, без резьбового герметика и с ним. По заказу спринклер делают в любом цвете и поставляют с приварной муфтой. У оросителя нет отечественных аналогов, цена при этом конкурентоспособна. СВУ совместим с УПП «Старт-Т», защитной решёткой и отражателем, монтируется за потолком «грильято».

В серию входят типоразмеры СВУ-10М, СВУ-8М и СВУ-К57М с коэффициентами производительности от 0,24 до 0,35.

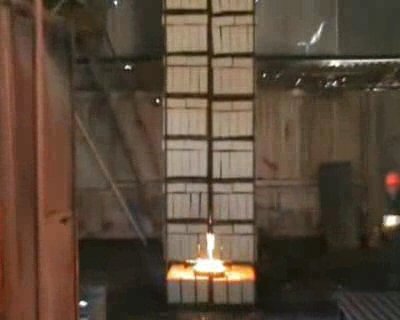

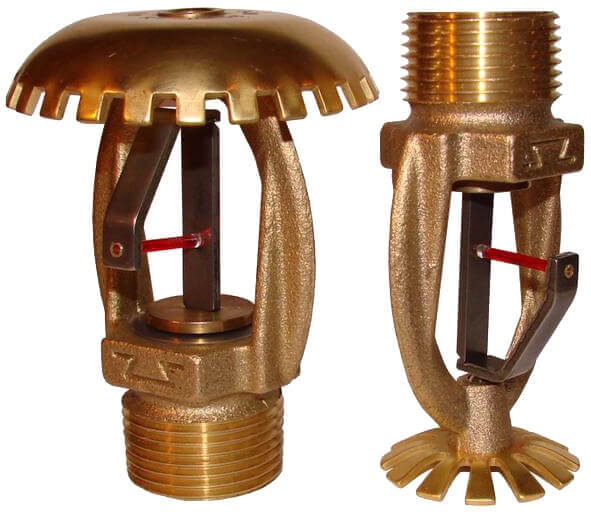

Ороситель спринклерный быстродействующий «СОБР» — спринклер повышенной производительности для защиты высокостеллажных складов. Ороситель «СОБР» равномерно распределяет поток огнетушащего вещества по защищаемой площади и тушит или локализует пожар. Огнетушащее вещество — вода или пена низкой кратности из раствора пенообразователя общего назначения; работа на пенном растворе расширяет область применения.

Тепловая колба срабатывает при 68 °C, а супербыстрое срабатывание сокращает время подачи воды к очагу. Высокий коэффициент производительности даёт мощный поток, который пробивает восходящие конвективные потоки над горящим стеллажом и доходит до нижних ярусов, поэтому внутристеллажные оросители не нужны. Изделие неразборное, выпускается с резьбовым уплотнителем и по заказу с приварной муфтой. Гарантийный срок эксплуатации — от 3 до 6 лет.

Линейка «СОБР» шире зарубежных аналогов и включает типоразмеры с коэффициентом производительности K=1,28 (резьба R3/4) и K=1,91 (резьба R1) в исполнениях розеткой вверх и вниз.

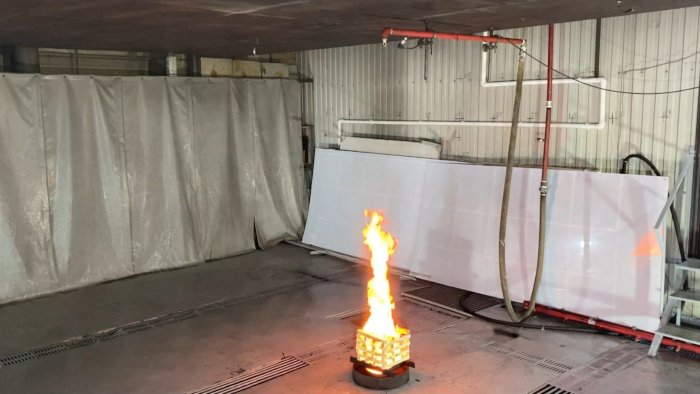

Ороситель спринклерный водяной «СВВ» и «СВН» — распылитель общего назначения с тепловым замком для автоматических установок водяного пожаротушения. Оросители «СВВ» и «СВН» разбрызгивают воду и распределяют её по защищаемой площади для тушения и локализации очагов пожара, а также для создания водяных завес.

Спринклер вскрывается при нагреве: тепловая колба диаметром 5 мм срабатывает при 57 °C. По монтажному расположению оросители делят на два типа: «СВВ» устанавливают розеткой вверх, «СВН» — розеткой вниз. Климатическое исполнение В категории размещения 3 по ГОСТ 15150-69 задаёт нижний температурный предел в водозаполненной системе плюс 5 °C.

Линейка широкая: коэффициент производительности K составляет от 0,35 до 0,84, резьба присоединения R1/2. Оросители «СВН» работают совместно с узлом «Старт-Т» и сочетаются с устройством углублённого монтажа и отражателем. Изделие красится в любой цвет, выпускается с резьбовым уплотнителем и по заказу поставляется с приварной муфтой, защитной решёткой и под установку за потолком «грильято».

Ороситель спринклерный «СУУ» — водяной и пенный специальный универсальный ороситель для автоматических установок водяного и пенного пожаротушения. Он распределяет огнетушащее вещество по защищаемой площади — для тушения пожара или блокирования его распространения.

Главная особенность — универсальное монтажное положение: один и тот же ороситель «СУУ» ставится розеткой вверх или вниз, что отвечает требованию п. 6.1.12 СП 485.1311500.2020 о разных конструкциях оросителей в пределах помещения с выступами перекрытий. Конструкция допускает изготовление в любом цвете и с резьбовым уплотнителем, поставку с приварной муфтой, совместную работу с УПП «Старт-Т», защитной решёткой и отражателем; при работе на воде за потолком «грильято» он служит полным аналогом оросителей «СВУ». «СУУ» рекомендован как рациональная замена снятым с производства оросителям «СПУ». Отечественных аналогов ороситель не имеет, цена конкурентоспособна.

Линейка включает пять типоразмеров — СУУ-К80, СУУ-К115, СУУ-12, СУУ-15 и СУУ-К160 — с коэффициентом производительности Kу от 0,42 до 0,84, температурой срабатывания 57 °С, резьбой R1/2 и колбой диаметром 5 мм.

Ороситель спринклерный водяной и пенный специальный «СУВ-К200» и «СУН-К200» формирует поток огнетушащего вещества по защищаемой площади в спринклерных установках пожаротушения повышенной производительности. В качестве ОТВ применяют воду или пену низкой кратности из водного раствора пенообразователя общего назначения синтетического типа «S» с сертификатом по ТР ЕАЭС 043/2017.

Спринклерное исполнение снабжено тепловым замком с разрывной колбой, поэтому ороситель срабатывает индивидуально при достижении порога температуры в зоне его установки. Ороситель — изделие неразборное и неремонтируемое; по климатическому исполнению он соответствует категории размещения 3 по ГОСТ 15150-69 с нижним пределом плюс 5 °C в водозаполненной системе.

Линейка включает два типа: «СУВ-К200» устанавливается розеткой вверх, «СУН-К200» — розеткой вниз. Оба исполнения имеют температуру срабатывания 57 °C, диаметр колбы 3 мм, коэффициент производительности 1,05 и присоединительную резьбу R3/4.

Ороситель спринклерный универсальный «СУГ» — горизонтальный водяной и пенный ороситель для автоматических установок водяного и пенного пожаротушения. Оросители «СУГ-10» и «СУГ-12» устанавливают горизонтально или под углом к горизонту и применяют для разбрызгивания воды и раствора пенообразователя по защищаемой площади, создания водяных завес и охлаждения строительных и технологических конструкций.

Спринклер вскрывается при нагреве: тепловой замок с колбой диаметром 5 мм срабатывает при 57 °C. Установка розеткой вниз позволяет применять ороситель как завесу, а установка розеткой вверх и под углом позволяет вписать ороситель в стеснённые узлы и наклонные перекрытия, где обычный спринклер поставить сложно. «СУГ» работает совместно с узлом побудительным пневматическим «Старт-Т» и поставляется в комплекте с приварной муфтой, защитной решёткой, устройством углублённого монтажа и отражателем. Изделие неразборное и неремонтируемое, красится в любой цвет. По монтажному расположению «СУГ» универсален, что и отражено в его названии: один типоразмер закрывает несколько монтажных схем и расширяет область применения на объектах со сложной геометрией потолка.

Линейка включает «СУГ-10» с коэффициентом производительности K=0,35 и «СУГ-12» с K=0,47, оба с присоединительной резьбой R1/2 и резьбовым герметиком.

Распылитель спринклерный специальный «РС» создаёт тонкодисперсный поток воды и равномерно распыливает её по защищаемой площади и объёму. Применяют его для тушения и локализации пожаров классов А и В в спринклерных установках водяного пожаротушения. Спринклерное исполнение «РС» снабжено тепловым замком с разрывной колбой, поэтому каждый распылитель срабатывает индивидуально при достижении порога температуры в зоне его установки.

Изделие неразборное и неремонтируемое. Распылитель изготавливают без покрытия или с декоративным полиэфирным покрытием, без резьбового герметика или с нанесённым на резьбу герметиком; по климатическому исполнению он соответствует исполнению В категории размещения 3 по ГОСТ 15150-69.

Линейка включает два типа с монтажом розеткой вверх «РС-В» и вниз «РС-Н». Оба исполнения имеют температуру срабатывания 57 °C, диаметр колбы 3 мм, коэффициент производительности 0,07 и присоединительную резьбу R1/2. Выбор между «РС-В» и «РС-Н» определяется схемой разводки трубопроводов и расположением распылителя относительно перекрытия.
