Узлы управления дренчерные

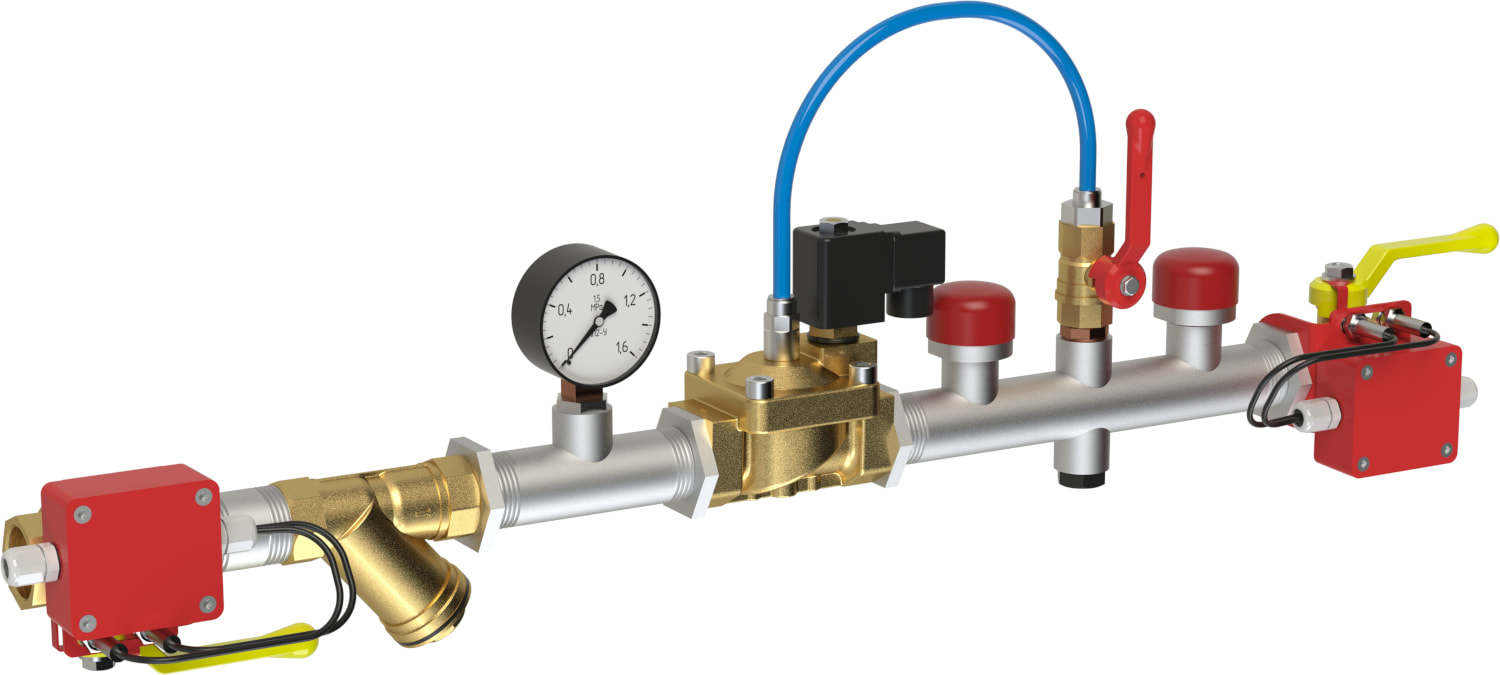

Узел управления дренчерный «Малорасходный» управляет пуском воды в дренчерной установке пожаротушения небольшого расхода, объединяя в одном корпусе запорно-пусковую арматуру и устройства контроля. Электропривод обеспечивает срабатывание по сигналу автоматики, а малые номинальные диаметры рассчитаны на секции с ограниченным расходом ОТВ — локальные зоны защиты, отдельные помещения и установки, где полноразмерный узел избыточен.

Узел рассчитан на горизонтальную установку с муфтовым присоединением, что упрощает врезку в трубопровод малого диаметра; напряжение питания электропривода — 24 В. Муфтовое присоединение и компактные диаметры облегчают монтаж в стеснённых условиях небольших защищаемых помещений и шкафов. Малорасходное исполнение позволяет не ставить полноразмерный фланцевый узел там, где расход секции невелик, и тем сократить стоимость и габариты обвязки.

Линейка включает четыре типоразмера на номинальные диаметры DN 25, DN 32, DN 40 и DN 50 в исполнении УУ-Д…/1,2(Э24)-ГМ.О4. Все типоразмеры рассчитаны на рабочее давление до 1,2 МПа и климатическое исполнение О4. Типоразмер DN подбирают по расчётному расходу воды на защищаемую зону.

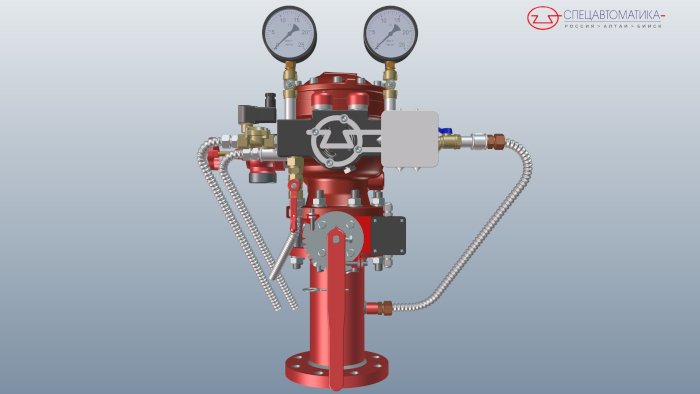

Узел управления дренчерный с комбинированным (электро- и гидро-) и пневматическим приводами управляет пуском воды в дренчерной установке пожаротушения, объединяя в одном корпусе запорно-пусковую арматуру и устройства контроля.

Комбинированное исполнение допускает срабатывание по электрическому сигналу автоматики и по падению давления в гидравлической побудительной линии, пневматическое — по сбросу давления в воздушной побудительной сети, что повышает живучесть пуска при отказе одного из каналов. Узел рассчитан на вертикальную установку с угловой компоновкой и фланцевым присоединением; напряжение питания электропривода — 24 В.

Линейка включает четыре типоразмера. Два исполнения с комбинированным приводом выпускаются на номинальные диаметры DN 100 и DN 150 (Э24, Г0,07), ещё два — с пневмоприводом на DN 100 и DN 150 (П0,028). Все типоразмеры рассчитаны на рабочее давление до 1,6 МПа и климатическое исполнение О4, что позволяет подобрать узел под требуемый расход и схему пуска секции.
