Задвижка клиновая «Клин»

Комплект крепёжных деталей предназначен для монтажа клиновой задвижки «Клин» на трубопровод систем водяного и пенного пожаротушения.

В состав входят детали для фланцевого присоединения арматуры: плоские фланцы PN 16 под соответствующий диаметр, паронитовые прокладки, болты, гайки, а также плоские и гроверные шайбы. На каждое присоединение задвижки приходится два плоских фланца и две паронитовые прокладки. Число болтов, гаек и шайб зависит от диаметра: на малых проходах DN 50 и DN 65 ставят по четыре болта и гайки, на DN 80–150 — по восемь, а на крупных DN 200 и DN 250 — по двенадцать. Крепёж рассчитан под рабочее давление PN 16 и совместим с задвижками «Клин» соответствующего условного прохода. Применение готового комплекта избавляет монтажника от подбора метизов по месту и сокращает время сборки фланцевого узла.

Состав комплекта определяется условным проходом трубопровода — линейка охватывает типоразмеры DN 50, 65, 80, 100, 125, 150, 200 и 250. Выбор комплекта ведётся по DN задвижки, на которую он устанавливается, что упрощает комплектацию объекта при проектировании и снабжении.

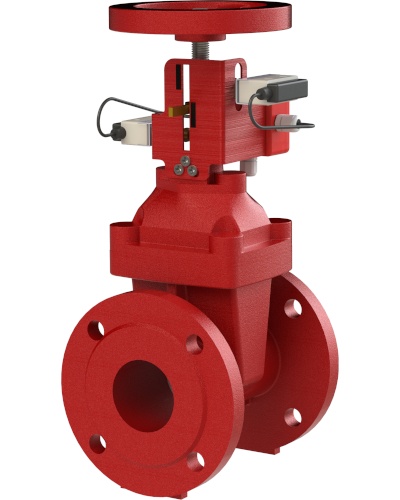

Задвижка клиновая «Клин» — запорная трубопроводная арматура для систем водяного и пенного пожаротушения. Клиновой запорный элемент перекрывает поток при опускании в седло и полностью открывает проход в верхнем положении, обеспечивая надёжное отсечение участка трубопровода при ремонте и обслуживании установки.

Универсальное расположение допускает монтаж в горизонтальном и вертикальном положении, что упрощает компоновку обвязки в стеснённых условиях. Рабочая среда — вода и воздух. Максимальное рабочее гидравлическое давление составляет 1,6 МПа, пневматическое — 0,6 МПа. Класс герметичности затвора — А, то есть полное отсутствие протечек в закрытом положении. Температура рабочей среды допускается в пределах от минус 15 до плюс 45 °C, что покрывает условия большинства отапливаемых и неотапливаемых помещений.

Серия задвижек «Клин» охватывает фланцевые исполнения номинальных диаметров DN 65, 80, 100, 125, 150, 200 и 250, которые подбирают под диаметр трубопровода и требуемую пропускную способность направления. Единый ряд типоразмеров задвижки «Клин» позволяет унифицировать запорную арматуру по всей насосной станции и узлам управления.
