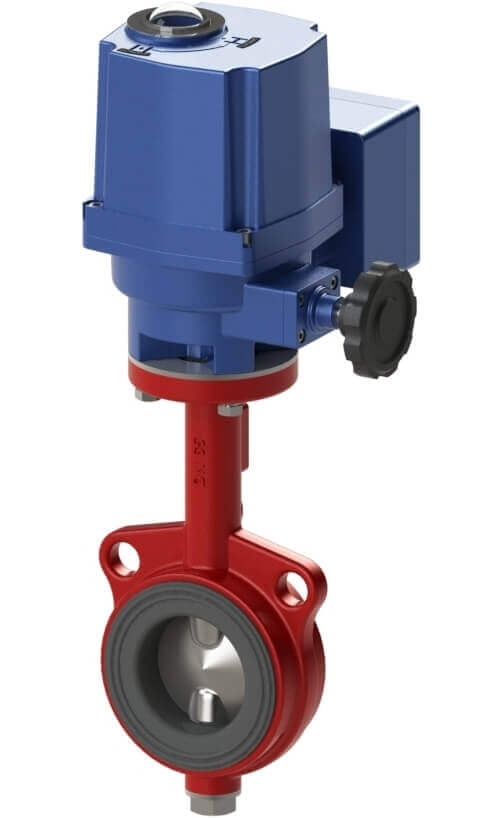

Затвор дисковый с электромеханическим приводом «АН» — запорная трубопроводная арматура, у которой диск поворачивается электромеханическим приводом по команде системы автоматики. В отличие от затворов с ручным управлением, дисковый затвор «АН» открывается и закрывается дистанционно, без участия оператора у трубопровода. Затвор устанавливается в трубопровод и управляет потоком огнетушащей среды — воды или раствора пенообразователя.

Привод исполнения Э220М рассчитан на питание переменным напряжением, что упрощает подключение к электросети объекта. Дистанционное управление позволяет встраивать арматуру в общую схему автоматического управления установкой пожаротушения и контролировать её состояние с пульта.

Серия охватывает типоразмеры с условным проходом DN 65, DN 80, DN 100, DN 150 и DN 200, поэтому затвор «АН» подбирают под диаметр конкретного участка трубопровода. Маркировка типа отражает условный проход и тип привода: например, «АН-65» — затвор с приводом на DN 65, «АН-200» — на DN 200. Точное исполнение и параметры дискового затвора «АН» подбирают по проектной документации защищаемого объекта.

Шкафы управления задвижками и затворами ШУЗ предназначены для управления электроприводными задвижками и дисковыми затворами в системах пожаротушения. Модель ШУЗ 1D-IP54-О-У управляет одной задвижкой, ШУЗ 2D-IP54-О-У — двумя. Оба шкафа работают в электрических цепях переменного тока: 220 В при однофазном электроприводе и 380 В при трёхфазном.

Управление приводом ведётся в ручном или автоматическом режиме — по «сухим контактам» от внешних устройств либо по интерфейсу RS-485. В исполнении ШУЗ 1D на переднюю панель выведены индикаторы наличия напряжения, переключатель режима, кнопки ручного управления, индикаторы положения «открыто»/«закрыто» и обобщённый индикатор неисправности; наружу выдаются «сухие контакты» о положении задвижки и об общей неисправности. ШУЗ 2D дополнительно отслеживает заклинивание электропривода, а способ автоматического управления задвижками задаётся в меню настроек шкафа. Оба шкафа контролируют положение задвижки или затвора и целостность электропривода, а при неисправности выдают световые сигналы. Степень защиты оболочки IP54 допускает монтаж шкафов управления задвижками в составе насосной станции пожаротушения рядом с управляемой арматурой.

Выбор между одно- и двухканальной моделью определяется числом управляемой арматуры на узле, что позволяет не ставить лишний шкаф там, где задвижка одна.

Кран с контролем положения — запорное устройство для систем технического водоснабжения и установок пожаротушения, включая воздушные трубопроводы. Кран перекрывает и открывает поток рабочей среды, а встроенное устройство контроля положения запорной арматуры УКПЗА V4 передаёт на приёмно-контрольный прибор сигнал о фактическом состоянии — «открыто» или «закрыто». Постоянный контроль исключает ситуацию, когда участок установки остаётся перекрытым без ведома дежурного, что важно для дежурного режима автоматического пожаротушения.

Рабочая среда — вода, воздух и пенообразователь; кран с контролем положения держит максимальное гидравлическое давление 1,6 МПа и пневматическое 0,6 МПа при классе герметичности А. Температура рабочей среды — от минус 15 до плюс 45 °C, расположение на трубопроводе универсальное, что упрощает врезку в существующую обвязку. Сигнал положения выводят на пожарный прибор, поэтому состояние арматуры видно на пульте без обхода объекта.

В серию входят четыре типоразмера под разный условный проход: К-25, К-32, К-40 и К-50 в латунном исполнении на давление 1,6 МПа. Кран поставляется укомплектованным согласно паспорту изделия и готов к установке в контролируемые узлы трубопроводной арматуры.
