Устройство контроля положения дисковых затворов и шаровых кранов

Устройство контроля положения запорной арматуры УКПЗА v1 и v2 предназначено для контроля состояния «Открыто»/«Закрыто» шаровых кранов DN 15–DN 50 с ручкой-рычагом производства «ГАЛЛОП» и аналогичных им. Контроль положения арматуры по п. 6.1.21 СП 485 обязателен для запорных устройств на вводах установок пожаротушения, поэтому УКПЗА закладывают в проект вместе с шаровыми кранами.

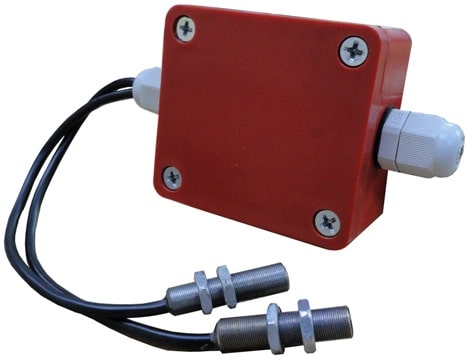

УКПЗА монтируется со стороны внутренней резьбы крана и оснащено бесконтактными индукционными датчиками со встроенными светодиодными индикаторами для визуального наблюдения. Напряжение питания обеих модификаций — 9–30 В, потребляемый ток не более 0,05 А. Модификация v1 выдаёт извещения «сухими контактами» двух реле: фиксируются состояния «Открыто», «Закрыто», промежуточное положение и неисправность. Модификация v2 транслирует те же состояния изменением внутреннего сопротивления выхода — 1, 2, 3 и 4 кОм — для подключения в шлейф сигнализации прибора с программируемым технологическим шлейфом. Подключение ведётся в шлейф приёмно-контрольного прибора или к контроллеру с аналоговыми либо дискретными входами.

Для установки УКПЗА на конкретный кран подбирается кронштейн по условному проходу: КШ-15-46-И, КШ-20-46-И, КШ-25-46-И, КШ-32-46-И, КШ-40-46-И или КШ-50-46-И.

Устройство контроля положения запорной арматуры УКПЗА предназначено для дистанционного определения состояния дисковых затворов и шаровых кранов — открыта арматура или закрыта. Устройство формирует электрический сигнал о положении запорного органа и передаёт его в систему автоматики или на пульт диспетчера, что нужно для контроля готовности трубопроводной арматуры в установках пожаротушения.

Для механического сопряжения с приводом запорного органа в состав серии входят монтажные кронштейны ЗД. Кронштейны исполнений ЗД-50, ЗД-70 и ЗД-102 рассчитаны на присоединительные фланцы F05, F07 и F10 по ISO 5211 — стандарту, который задаёт размеры посадочных площадок для приводов и датчиков арматуры. Кронштейны с маркировкой 46-И применяют с устройствами УКПЗА v1 и v2, а кронштейны 86-И — с устройством УКПЗА v3. Такой набор позволяет подобрать устройство контроля положения и кронштейн под конкретный типоразмер затвора и схему монтажа на объекте без доработки арматуры.

Серия включает три исполнения устройства — УКПЗА v1, v2 и v3, различающиеся способом установки и подключения к арматуре. Подбор ведётся по фланцу привода и проектной документации установки пожаротушения.

Устройство контроля положения УКПЗА v4 — нетокопотребляющий датчик для дисковых затворов трубопроводной арматуры систем пожаротушения. Оно фиксирует крайние положения запорного диска («открыто» и «закрыто») и передаёт сигнал в систему противопожарной автоматики, давая диспетчеру достоверную картину состояния арматуры на трубопроводе.

Конструкция рассчитана на установку на затвор, уже смонтированный на трубопроводе, без его демонтажа, и сохраняет при этом высокую точность определения положения задвижки. Внешние цепи подключают через соединительную коробку с гермовводами и клеммами. Внешний источник питания постоянного тока устройству не требуется — отсюда обозначение «нетокопотребляющее», которое упрощает прокладку линий.

В серию входят сам датчик УКПЗА v4 и два монтажных кронштейна — ЗД-70-46-К и ЗД-50-46-К, которые подбирают под конкретный типоразмер дискового затвора. Кронштейн фиксирует устройство относительно оси штока, поэтому положение диска считывается без люфта, а сборку под нужный затвор выполняют по месту монтажа.
