Модуль сопряжения МС-1 v5 (устройство контроля фаз) контролирует цепи постоянного и переменного тока в составе автоматических установок пожаротушения и пожарной сигнализации. Состояние контролируемой цепи он передаёт в приёмно-контрольную аппаратуру через гальванически развязанные выходы.

Внутри установлены три оптронных реле с «сухими» контактами и гальванической развязкой каналов. Каждый канал срабатывает при входном напряжении управления от 187 до 250 В, переменном или постоянном. Коммутируемое напряжение — до 400 В постоянного и до 270 В переменного тока. Климатическое исполнение УХЛ 3.1 (и ОМ 3.1) по ГОСТ 15150-69 допускает работу в диапазоне от минус 40 до плюс 50 °С, поэтому МС-1 v5 применим и в неотапливаемых помещениях. Три независимых канала позволяют одним модулем контролировать несколько линий или фаз сразу, а развязка исключает взаимное влияние цепей и защищает приёмную аппаратуру от наводок силовой части.

Серия представлена модификацией v5 модуля контроля фаз.

Устройство контроля уровня жидкости УКУ-1 — кондуктометрический датчик, отслеживающий уровень среды в резервуарах систем пожаротушения и водоснабжения. По изменению электрического сопротивления между электродами устройство определяет наличие жидкости на заданной высоте и выдаёт в систему автоматики сигналы «Норма», «Уровень» и «Авария».

Контролируемой средой может быть как электропроводная, так и неэлектропроводная жидкость при давлении не более 1,8 МПа. Питание подаётся по отдельной линии (9–30 В, 6,1 мА) либо в режиме микропотребления по шлейфу сигнализации (70 мкА). Выход — два контакта 0,1 А, 220 В. Электроды изготавливают из нержавеющей стали, по требованию — из обычной стали с защитным покрытием или алюминия; с цепями питания они не связаны. Центральный электрод наращивается удлиняющими электродами длиной 500 мм через муфты, а монтаж УКУ-1 в боковых стенках ёмкости на разных высотах позволяет контролировать несколько уровней одновременно.

В серию входят устройство УКУ-1 v2 в двух исполнениях и набор монтажных частей — штуцер, удлиняющие электроды, муфты, пластины и пробки, подбираемые под геометрию резервуара.

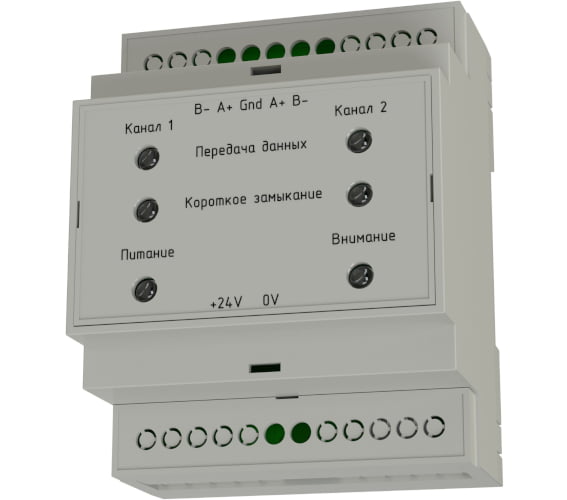

Изолятор короткого замыкания ИКЗ защищает адресную линию связи системы пожарной автоматики от полного отказа при коротком замыкании. Его устанавливают в разрыв проводной линии RS-485 (витая пара с общим проводом), разбивая её на участки.

Принцип работы основан на контроле состояния линии: пока замыкания нет, изолятор пропускает сигнальную передачу между смежными участками; при обнаружении короткого замыкания он физически отключает повреждённый сегмент. Остальная часть шлейфа продолжает работать, а локализованный участок отсекается до устранения неисправности. Чем чаще по линии расставлены ИКЗ, тем меньше устройств теряется при единичном замыкании — этот шаг закладывают в проект исходя из требований к отказоустойчивости системы. Изолятор не имеет собственного адреса и не занимает ёмкость шлейфа, работая прозрачно для приёмного прибора и не меняя логику адресации существующей системы, что не требует её перенастройки.

Серия представлена одним исполнением изолятора короткого замыкания ИКЗ для адресных линий связи RS-485.
