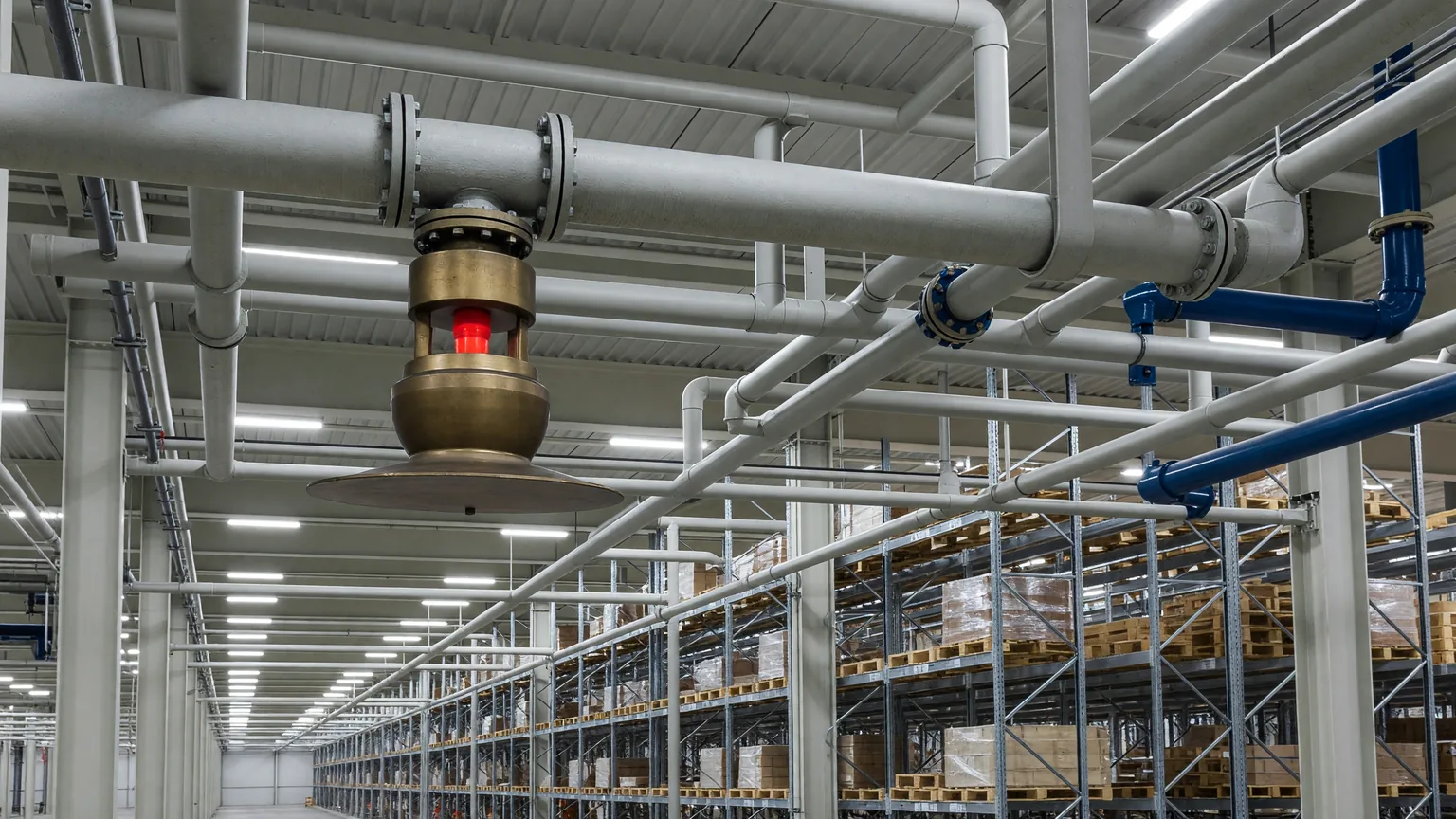

«СОБР» — марка быстродействующих оросителей повышенной производительности, которую выпускает ЗАО «ПО «Спецавтоматика» (Бийск). Задача серии: потушить пожар на высокостеллажном складе потолочным орошением, без внутристеллажных рядков — по данным завода, спринклерные и дренчерные «СОБР» защищают стеллажи с высотой складирования до 12,2 м. В зарубежной практике ту же нишу занимают ESFR-спринклеры (early suppression, fast response — «раннее подавление, быстрый отклик»), поэтому СОБР часто называют российским аналогом ESFR. Аналогия рабочая, но с оговорками — о них ниже. Вся линейка с ценами — в таблице ниже; вилка стартует от 1 324 ₽ (дренчерные) и 1 372 ₽ (спринклерные) по каталогу на дату публикации.
СОБР — марка завода, а не термин ГОСТ
Слова «СОБР» в ГОСТ Р 51043-2002 нет — это заводская торговая марка «Спецавтоматики». В классификации стандарта ей ближе всего две группы: оросители специального назначения (п. 3.1.10) и оросители для стеллажных складов (п. 3.1.12). Полные заводские наименования: «ороситель спринклерный быстродействующий повышенной производительности «СОБР»» и «ороситель дренчерный повышенной производительности «СОБР»». Серия разработана по ГОСТ Р 51043-2002 и выпускается по ТУ 28.29.22-096-00226827-2017.
При заказе и в проектной документации оросители обозначают по структуре ГОСТ: СУS0-РНо1,28-R3/4/Р68.В3-«СОБР-17-Н» (спринклерный, розетка вниз) или ДУS0-РВо1,91-R1/ВЗ-«СОБР-25-В» (дренчерный, розетка вверх). Именно так, обозначением по ГОСТ, серия и должна фигурировать в проектах.
Конструктивно это неразборный ороситель: корпус с штуцером и двумя дужками выполнен как единое целое, розетка и стопорный винт отдельные детали, запорное устройство собрано из стеклянной колбы, стойки с рычагом, крышки и тарельчатой пружины. Диаметр выходного отверстия — 19,5 мм у «СОБР-17» и 24,0 мм у «СОБР-25». Поставляется с резьбовым герметиком или, по заказу, с приварной муфтой; допускает работу на водном растворе пенообразователя.
Ниша ESFR: подавление вместо контроля
Обычный спринклер контролирует пожар: смачивает и охлаждает соседние участки, ограничивая распространение, пока не сработают следующие оросители. Логика раннего подавления другая: один-два оросителя прямо над очагом подают настолько мощный поток, что он пробивает восходящую конвективную колонку и прижимает пламя к горящей поверхности. Завод описывает это так: мощный поток «пробивает восходящие конвективные потоки над горящим стеллажом и доходит до нижних ярусов, поэтому внутристеллажные оросители не нужны». В зарубежной практике — обзор ESFR от QRFS — тот же принцип сформулирован как подавление (suppression) вместо контроля (control): крупные тяжёлые капли, высокая плотность подачи прямо под оросителем.
За «быстродействующий» в названии стоят цифры техинфо: коэффициент тепловой инерционности Кт.и. < 45 (м·с)^0,5, номинальное время срабатывания не более 300/380/600 с при температурах 68/93/141 °C. Тонкая колба прогревается быстро, поэтому ороситель успевает сработать на ранней стадии развития пожара, когда очаг ещё не пробил потолочную струю.
Когда потолочного решения достаточно: склад со стационарными или передвижными стеллажами, высота складирования до 12,2 м (в техинфо завода; в карточках серии и на заводском сайте встречается 12,5 м), а также помещения высотой до 20 м, где СОБР применяют как ороситель общего назначения.
У ниши есть граница применимости: высокая плотность подачи прямо под оросителем делает решение чувствительным к препятствиям — подвесные конвейеры, световые линии и кабельные лотки под потолком способны «затенить» орошаемую зону, поэтому их проверяют по эпюрам завода ещё на стадии проекта.
Линейка и характеристики
| Исполнение | K | Резьба | T срабатывания, °C | Розетка | Цена от, ₽* |
|---|---|---|---|---|---|
| СОБР-17-Н, спринклерный | 1,28 | R3/4 | 68 / 93 / 141 | вниз | 1 372 |
| СОБР-17-В, спринклерный | 1,28 | R3/4 | 68 / 93 / 141 | вверх | 1 579 |
| СОБР-25-Н, спринклерный | 1,91 | R1 | 68 / 93 / 141 | вниз | 2 356 |
| СОБР-25-В, спринклерный | 1,91 | R1 | 68 / 93 / 141 | вверх | 2 592 |
| СОБР-17-Н, дренчерный | 1,28 | R3/4 | — | вниз | 1 324 |
| СОБР-17-В, дренчерный | 1,28 | R3/4 | — | вверх | 1 523 |
| СОБР-25-Н, дренчерный | 1,91 | R1 | — | вниз | 2 262 |
| СОБР-25-В, дренчерный | 1,91 | R1 | — | вверх | 2 516 |
* Цены по каталогу на дату публикации (22.09.2026). Дренчерные исполнения поставляются с резьбовым герметиком и без — цена одинаковая.
Общие данные техинфо «СОБР»:
- диапазон рабочих давлений 0,1–1,2 МПа; защищаемая площадь 9,6 м²;
- средняя интенсивность орошения на воде (высота установки 2,5 м, давление 0,1/0,3 МПа): от 0,32/0,52 дм³/(м²·с) у СОБР-17-Н до 0,60/1,00 у СОБР-25-В; на растворе пенообразователя (высота 3,0 м) — от 0,48 до 1,00, кратность пены не менее 5;
- К-факторы в международной метрической записи — 242 и 362 л/(мин·бар^0,5); это уровни типовых зарубежных ESFR-классов K16.8 и K25.2. Совпадение коэффициента показывает, в какой нише работает серия, но не означает сертификационной эквивалентности;
- номинальные температуры 68/93/141 °C, цвет жидкости в колбе красный/зелёный/голубой; предельная температура эксплуатации: до 50 °C включительно, 53–70 и 71–100 °C соответственно;
- масса 0,16–0,28 кг.
Гарантийный срок эксплуатации — 3–6 лет по данным завода; срок службы оросителей по ГОСТ Р 51043 (п. 5.1.2.2) — не менее 10 лет.
Подробно про сам коэффициент производительности и его связь с напором — в статье «Коэффициент производительности оросителя».
Спринклерный или дренчерный
Спринклерный СОБР работает как классический спринклер: колба держит выходное отверстие закрытым до пожара, вскрывается только тот ороситель, который нагрелся. Для склада это локальное тушение очага и минимальный пролив остальной площади; схема типовая — водозаполненная или воздушная сеть с узлом управления.
Дренчерный СОБР теплового замка не имеет: выходное отверстие открыто, орошение включается командой узла управления сразу по всей секции. Завод позиционирует его для групп помещений 5 и 6 с высотой складирования до 5,5 м включительно и для зданий иного назначения, где проект требует одновременного орошения защищаемой зоны.
Выбор в одну строку: нужен минимум пролива и локальное вскрытие — спринклерный; нужен командный пуск по всей секции — дренчерный.
СОБР или ССВ/ССН: выбор по высоте складирования
Классическая схема защиты стеллажных складов выше 5,5 м описана в СП 241.1311500.2015 (п. 6.7, 6.10–6.12): потолочные оросители плюс внутристеллажные рядки, при необходимости — экраны. Рядки собирают из стеллажных ССВ/ССН с K 0,47 и 0,8 (цена от 530 ₽). Схема проверена нормами и экономична по расходу потолочного яруса, но рядки привязаны к компоновке стеллажей: при смене расстановки, высоты или товара их приходится переделывать.
Потолочное решение уровня СОБР рядков не требует: по заявлению завода — до 12,2 м складирования. Компоновка стеллажей свободнее, переезды и реконфигурации дешевле. Плата — повышенный расход: при том же напоре K 1,91 подаёт почти в 2,3 раза больше воды, чем K 0,84 у оросителей общего назначения, и это нужно закладывать в насос и диаметры уже на старте проектирования.
| Условие | Разумное решение |
|---|---|
| Высота складирования до 5,5 м | Группы помещений по прил. А и табл. 6.1 СП 485, обычные серии (СВВ/СВН, СУУ); СОБР избыточен |
| 5,5–12,2 м, компоновка стабильна | СП 241: потолочные + рядки ССВ/ССН |
| 5,5–12,2 м, частые реконфигурации, передвижные стеллажи | Потолочное СОБР по расчёту с проверкой по эпюрам завода |
| Помещения до 20 м без стеллажей | СОБР как ороситель общего назначения |
Окончательное решение всегда за проектом: группа помещения, интенсивность, площадь орошения и расход считаются по СП 485, а эпюры завода служат для предварительного подбора перед гидравлическим расчётом.
Четыре ошибки при выборе СОБР
- Писать в проекте «ESFR» вместо обозначения по ГОСТ. ESFR — класс зарубежных норм; в российской документации серия обозначается СУS0/ДУS0 по ГОСТ Р 51043 и считается по СП 485.
- Оставить водопитатель «по привычке». K 1,91 при том же напоре даёт в 2,3 раза больший расход, чем K 0,84, — насос и диаметры считаются под новое решение.
- Не проверить препятствия. Конвейеры, световые линии и лотки под потолком искажают эпюру именно там, где нужна максимальная плотность подачи.
- Выбрать температуру колбы без учёта эксплуатации. Для 68 °C предельная температура среды — до 50 °C; для горячих цехов берут 93 или 141 °C.
Документы
Техническая информация «СОБР» — назначение, полные ТТХ, структура обозначения по ГОСТ Р 51043, эпюры интенсивности орошения на воде и на пене для предварительного подбора. На карточках серии доступны CAD/3D-модели (dwg, rfa) для BIM-модели склада. Характеристики сверяйте с паспортом конкретного исполнения. Подбор других серий — в категории спринклерных оросителей.
FAQ
СОБР — это ESFR? Нет. Это российское решение той же ниши — потолочное раннее подавление без внутристеллажных рядков, — но сертифицировано по ГОСТ Р 51043 и выпускается по ТУ завода. В списках NFPA/FM серия не значится, формулировка «СОБР = ESFR» в проекте недопустима.
СОБР-17 или СОБР-25: что выбрать? По расчёту. СОБР-17 — K 1,28, резьба R3/4, интенсивность на воде 0,32–0,38 дм³/(м²·с) при 0,1 МПа. СОБР-25 — K 1,91, резьба R1, интенсивность 0,42–0,60 при том же давлении; расход и нагрузка на водопитатель выше.
Можно ли с СОБР обойтись без внутристеллажных рядков? По данным завода — да, при высоте складирования до 12,2 м (в карточках — до 12,5 м). Но решение подтверждается проектом — критерии сравнения с рядками ССВ/ССН разобраны в разделе выше.
