Узлы управления спринклерные

Узел управления спринклерный водозаполненный «Шалтан» — сигнальный клапанный узел для водозаполненных спринклерных установок пожаротушения. Он удерживает воду в питающем трубопроводе, а при срабатывании спринклерного оросителя пропускает её к очагу, одновременно формируя сигнал о пуске установки. В состав узла входит сигнализатор давления с регулируемой задержкой сигнала.

Узел монтируют на питающем трубопроводе в вертикальном рабочем положении на фланцевом соединении, что упрощает привязку к обвязке насосной станции. Для обмена данными используется двухпроводный интерфейс RS-485, который позволяет вести непрерывный контроль работоспособности и диагностику неисправностей узла. Узел выдаёт электросигнал для управления насосом и на пульт центрального наблюдения. Время задержки сигнала задаётся ступенями 0, 20, 40, 60, 80, 100 или 120 секунд, что помогает отстроиться от ложных пусков при колебаниях давления в сети.

Серия охватывает расширенный диапазон номинальных диаметров DN 65–200: исполнения УУ-С65, С80, С100, С150 и С200, которые подбирают под пропускную способность защищаемого направления. Узел управления «Шалтан» поставляется в сборе и готов к установке на питающий трубопровод без подбора отдельных комплектующих по месту.

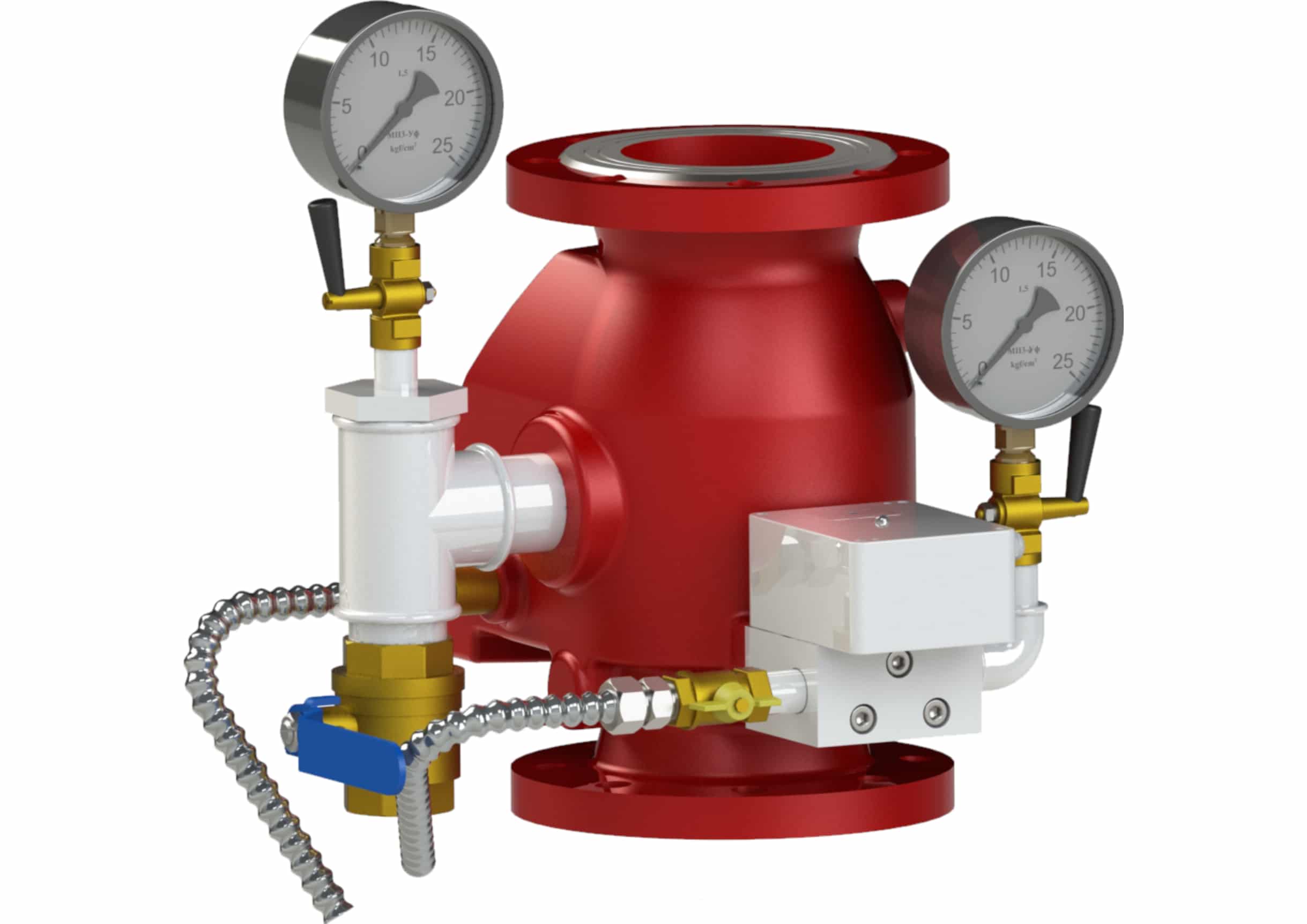

Узел управления спринклерный водозаполненный «Прямоточный» УУ-С/1,6В-ВФ.О4 — запорно-пусковая арматура для водозаполненных спринклерных установок водяного и пенного пожаротушения. При вскрытии спринклера клапан узла открывается, пропускает огнетушащее вещество и через сигнализатор давления формирует командный импульс на запуск насосов и пуск сигнализации. Прямоточная схема снижает гидравлические потери на узле.

Узел собран на угловом клапане, выпускается номинальным диаметром DN 65, DN 80, DN 100 и DN 150, рассчитан на давление до 1,6 МПа и монтируется вертикально на фланцах.

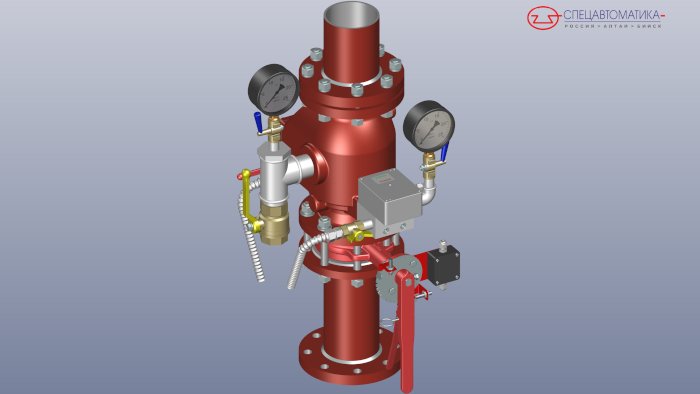

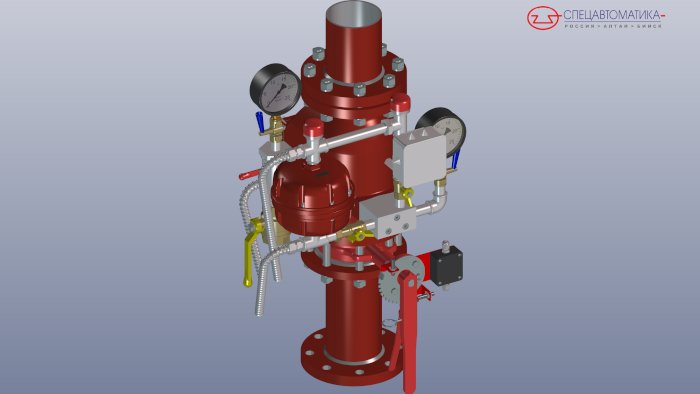

Линейка содержит два исполнения, различающихся способом задержки сигнала о ложном срабатывании. Базовое исполнение комплектуется устройством задержки с настраиваемым временем 4, 8, 12 или 16 секунд. Исполнение 01 оснащается камерой задержки с фиксированным временем около 11 секунд. Задержка нужна, чтобы кратковременный скачок давления в сети не вызвал ложный пуск насосов и сигнализации. Выбор исполнения зависит от инерционности насосной станции, требований проекта и допустимого времени задержки сигнала.

Узел управления спринклерный воздушный УУ-С100/1,6Вз-ВФ.О4 — запорно-пусковая арматура для воздушных спринклерных установок водяного и пенного пожаротушения, где трубопровод за узлом заполнен сжатым воздухом, а не водой. При вскрытии оросителя давление в системе падает, клапан открывается и подаёт огнетушащее вещество к месту возгорания, одновременно формируя командный импульс на запуск насосов и пуск сигнализации через сигнализатор давления.

Узел собран на угловом клапане, выпускается номинальным диаметром DN 100 и DN 150, рассчитан на рабочее давление до 1,6 МПа и монтируется вертикально на фланцах.

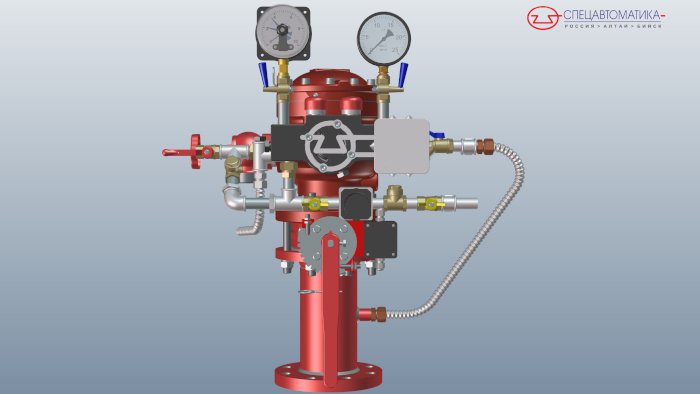

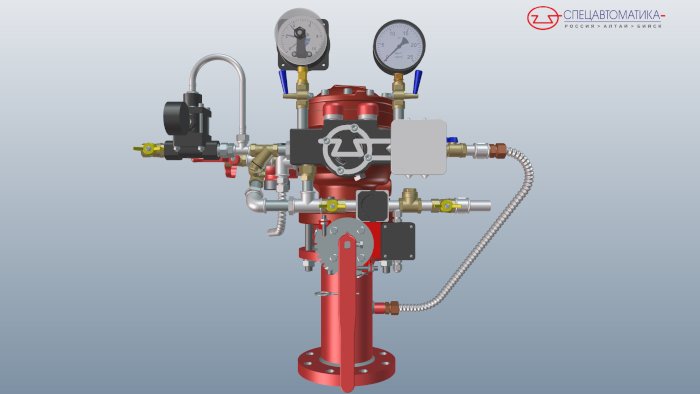

Линейка включает три исполнения. Базовое исполнение 00 поставляется без акселератора. Исполнение 01 комплектуется акселератором, который сокращает время срабатывания узла до одной секунды; вместо акселератора по заказу ставится электроклапан с напряжением питания 24 В. Чем длиннее воздушная сеть, тем дольше стравливается воздух, поэтому на протяжённых трубопроводах акселератор особенно важен для своевременной подачи воды. Выбор исполнения определяют длина трубопроводной сети, объём воздуха в системе и требования проекта к быстродействию установки.
