Устройство УПКОП 135-1-2ПМ

Элемент выносной коммутирующий ЭВК входит в состав устройства УПКОП 135-1-2ПМ и расширяет его возможности по подключению и управлению нагрузкой. ЭВК устанавливается на удалении от блока импульсного выпрямителя БИВ и обеспечивает коммутацию потребителей импульсной энергии к этому блоку.

За счёт выноса коммутирующего элемента линии к потребителям прокладываются короче, а сам блок остаётся в защищённом месте. ЭВК ведёт контроль подключения и управление потребителями, передавая состояние линий на устройство УПКОП 135-1-2ПМ. Совместная работа БИВ и выносного коммутирующего элемента позволяет разнести по объекту источник энергии и точки её распределения, что удобно при сложной топологии помещений. Элемент рассчитан на работу в шлейфах УПКОП и сохраняет контроль целостности линий связи с подключёнными потребителями.

Подбор и количество ЭВК определяются схемой подключения нагрузки на конкретном объекте и числом коммутируемых направлений. При проектировании число и расположение ЭВК увязывают со схемой шлейфов и размещением исполнительных устройств, чтобы минимизировать длину линий от блока БИВ до потребителей. Изделие поставляется как функциональная часть комплекта УПКОП 135-1-2ПМ и отдельно от него обычно не применяется.

Оповещатель световой ОС — взрывозащищённый световой оповещатель для системы УПКОП 135-1-2ПМ. Маркировка взрывозащиты 0Ex ia IIC T6 Ga допускает установку во взрывоопасных зонах любого класса. Оповещатель подключается к искробезопасному выходу блока БИВ и преобразует извещения, поступающие по шлейфу сигнализации и оповещения «i», в световые тревожные сигналы.

В отличие от светового табло с надписью, ОС подаёт обобщённый световой сигнал тревоги и привлекает внимание в зоне, не требуя чтения текста. Степень защиты оболочки — IP54. Искробезопасность обеспечена малыми собственными реактивностями: эквивалентная ёмкость Ci не превышает 20 пФ, индуктивность Li — не более 10 мкГн. Питание и сигнал оповещатель получает по искробезопасной цепи «i», ток потребления не превышает 20 мА, отдельный источник не нужен. Эти параметры закладывают в расчёт искробезопасной цепи при проектировании.

При заказе ОС отдельной позицией поставляется только сам оповещатель, без сопутствующих компонентов комплекта. Серия представлена световым оповещателем ОС для взрывозащищённой системы УПКОП 135-1-2ПМ.

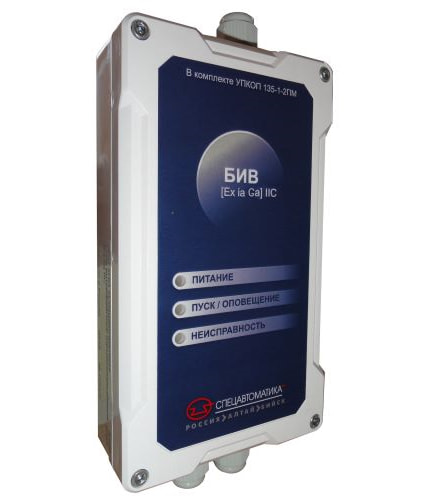

Блок БИВ — искробезопасный барьер в составе устройства приёмно-контрольного и управления пожарного УПКОП 135-1-2ПМ. Он ограничивает энергию в цепях, идущих во взрывоопасную зону, и тем самым обеспечивает взрывозащиту шлейфов, к которым подключаются извещатели и оповещатели во взрывоопасных зонах.

Искробезопасные параметры блока заданы предельными значениями для подключаемых цепей: максимальное выходное напряжение Uo — 19,5 В, максимальный выходной ток Io — 0,26 А. Допустимая суммарная внешняя ёмкость Co составляет 0,22 мкФ, суммарная внешняя индуктивность Lo — 0,4 мГн. Эти ограничения проектировщик учитывает при расчёте длины и параметров искробезопасных линий, чтобы не превысить запас по энергии.

Конструктивно БИВ выполнен как отдельный блок прибора УПКОП 135-1-2ПМ и встраивается в его шкаф, поэтому собственного корпуса и отдельного источника питания не требует. Серия представлена одним исполнением блока; кратность упаковки — 10 штук, что удобно при комплектации объектов с большим числом искробезопасных линий.

Элемент выносной ЭВ — взрывозащищённый оконечный элемент шлейфа для системы УПКОП 135-1-2ПМ. Маркировка взрывозащиты 0Ex ia IIC T6 Ga допускает установку во взрывоопасных зонах любого класса. ЭВ подключается к искробезопасному выходу блока БИВ совместно с контактными датчиками и замыкает шлейф сигнализации как оконечный резистор. ЭВ задаёт контролируемое сопротивление шлейфа, по которому приёмный прибор отличает норму от обрыва или короткого замыкания линии с искробезопасными датчиками.

Искробезопасность обеспечена малыми собственными реактивностями: эквивалентная ёмкость Ci не более 20 пФ, индуктивность Li не более 10 мкГн. Номинальное сопротивление элемента — 2 кОм с допуском ±5 %, степень защиты оболочки IP 54. Эти параметры закладывают в расчёт искробезопасной цепи при проектировании.

Отдельной позицией поставляется только сам элемент — остальные компоненты комплекта УПКОП заказывают дополнительно, что учитывают при формировании спецификации и при точечном расширении уже смонтированной системы. Серия представлена одним исполнением выносного элемента ЭВ для взрывозащищённой системы УПКОП 135-1-2ПМ.

Табло световое ТС — взрывозащищённый световой оповещатель для системы УПКОП 135-1-2ПМ. Маркировка взрывозащиты 0Ex ia IIC T6 Ga позволяет устанавливать его во взрывоопасных зонах любого класса. Табло подключается к искробезопасному выходу блока БИВ УПКОП 135-1-2ПМ и выдаёт световые сигналы по командам шлейфа сигнализации и оповещения.

Искробезопасность обеспечена ограничением собственных реактивных параметров: суммарная эквивалентная ёмкость Ci не превышает 20 пФ, что исключает накопление энергии, опасной для воспламенения. Питание и сигнал табло получает по той же искробезопасной цепи «i», отдельный источник не нужен.

Серия охватывает более двух десятков исполнений табло с разными надписями и пиктограммами — «Выход», «Тревога», «Блокировка автоматики», указатели направления эвакуации и другие, что позволяет подобрать обозначение под конкретный сценарий оповещения. Различаются исполнения только пиктограммой и текстом; электрические и искробезопасные параметры у них общие, поэтому смешивать разные табло в одном шлейфе БИВ можно без пересчёта искробезопасной цепи.
