Устройство УПКОП 135-1-1

Элемент выносной ЭВ — составная часть устройства УПКОП 135-1-1, охранно-пожарного взрывозащищённого устройства с видом взрывозащиты «искробезопасная электрическая цепь». Само устройство подключают к приёмно-контрольным охранно-пожарным приборам (ППКОП) и используют для контроля одного искробезопасного шлейфа с контактными и токопотребляющими извещателями. ЭВ ставят как оконечный элемент искробезопасного шлейфа блока интерфейсного взрывозащищённого (БИВ), в который включены пожарные и охранные извещатели.

Элемент рассчитан на установку непосредственно во взрывоопасных зонах и обеспечивает уровень взрывозащиты «ia». Корпус защищает внутренние элементы оболочкой не ниже IP54 по ГОСТ 14254-96; изделие соответствует ГОСТ 22782.0-81 и ГОСТ 22782.5-78 и несёт маркировку взрывозащиты ЭВ 0Ex ia IIC T6. Через ЭВ устройство УПКОП 135-1-1 контролирует и перезапрашивает состояние шлейфа, а при неисправности, вскрытии корпуса или срабатывании извещателя выдаёт тревожное извещение в шлейф ППКОП. Допускается замена выносного элемента постоянным резистором из обязательного комплекта поставки, который подключают в конце шлейфа и монтируют в корпусе одного из извещателей. Такое решение упрощает монтаж там, где установка отдельного выносного элемента затруднена, и сохраняет контроль целостности шлейфа.

Поставляется элемент только в комплекте УПКОП 135-1-1 и отдельной номенклатурной позицией не идёт, поэтому при заказе указывают потребность в устройстве целиком.

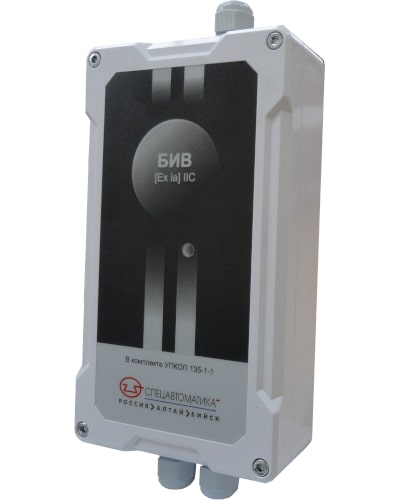

Блок БИВ v6.1 УПКОП 135-1-1 — устройство приёмно-контрольное охранно-пожарное взрывозащищённое с видом взрывозащиты «искробезопасная электрическая цепь». УПКОП 135-1-1 подключается к приёмно-контрольным приборам (ППКОП) и согласует их с искробезопасным шлейфом, проложенным во взрывоопасной зоне. Устройство контролирует и перезапрашивает состояние одного искробезопасного шлейфа пожарной или охранной сигнализации с контактными и бесконтактными токопотребляющими извещателями.

При неисправности, вскрытии корпуса или срабатывании извещателя блок передаёт тревожное извещение в шлейф ППКОП. В искробезопасном шлейфе поддерживается напряжение 13,7±1 В при токе 2,44±0,4 мА, что и обеспечивает искробезопасность цепи ШС «ia».

Питание устройства — от 8 до 30 В, потребляемая мощность в дежурном режиме и в режиме «Тревога» не превышает 0,5 Вт, ток — не более 40 мА. При питании 12 В блок потребляет до 30 мА, при 24 В — до 15 мА. Блок выпускается в одном исполнении и поставляется упаковкой по 10 штук.
