Оросители дренчерные

Ороситель дренчерный водяной специальный универсальный «ДВУ» — неразборное и неремонтируемое изделие для автоматических установок водяного пожаротушения. Дренчерная схема означает групповой пуск секции по команде установки, без термоколбы.

Универсальное монтажное положение позволяет ставить ороситель вертикально розеткой вверх и розеткой вниз, что облегчает разводку под выступами перекрытия и коробами и избавляет от подбора оросителей разной конструкции в одном помещении. Широкий температурный диапазон эксплуатации — от минус 60 до плюс 140 °C — допускает установку в неотапливаемых и горячих зонах. Ороситель выпускают без покрытия и с декоративным полиэфирным покрытием, без резьбового герметика и с ним, в любом цвете, поставляют с приварной муфтой, применяют с защитной решёткой и за потолком «грильято». Отечественных аналогов у изделия нет, цена конкурентоспособна.

В серию входят три типоразмера: ДВУ-8М, ДВУ-К57М и ДВУ-10М с коэффициентами производительности от 0,24 до 0,35 и резьбой R1/2.

Ороситель дренчерный водяной и пенный специальный универсальный «ДУУ» устанавливают в автоматических установках водяного и пенного пожаротушения для распределения огнетушащего вещества по защищаемой площади. Работает изделие на воде и пене.

Универсальное монтажное положение помогает там, где по требованиям СП 485.1311500.2020 нельзя применять в одном помещении оросители одной конструкции — мешают выступы перекрытия, вентиляционные короба и прочее техническое оборудование. Его рекомендуют как рациональную замену снятым с производства оросителям «ДПУ», к которым ДУУ близок по гидравлическим параметрам; при работе на воде он служит полным аналогом оросителей «ДВУ». Отечественных аналогов у изделия нет, цена конкурентоспособна. ДУУ выпускают в любом цвете, с приварной муфтой, применяют с защитной решёткой и за потолком «грильято». Дренчерная схема означает групповой пуск секции по команде установки, без термоколбы, поэтому орошение всей зоны начинается одновременно.

Серию образуют ДУУ-К80, ДУУ-К160, ДУУ-К115, ДУУ-15 и ДУУ-12 с коэффициентами производительности от 0,42 до 0,84, присоединительной резьбой R1/2 без резьбового герметика. Оросители «ДУУ» выпускаются в двух модификациях: габаритные размеры 50х30х28 мм (Сертификат ЕАЭС BY/112 02.01.ТР043.003.01 00225, паспорт ДАЭ 100.503.000 ПС) и 60х30х28 мм (Сертификат ЕАЭС RU C-RU.ПБ97.В.00509/23, паспорт ДАЭ 100.503.000-01 ПС).

Ороситель дренчерный «ЗВН-180» формирует водяные завесы и относится к группе дренчерных оросителей. Завесой такой ороситель отсекает проёмы и защищает смежные помещения от распространения огня.

Изделие неразборное и неремонтируемое, изготавливается с диаметром выходного отверстия 15 мм. Угол распыла 160° снижает высоту установки оросителя над краем защищаемого проёма при сохранении ширины завесы и без «открытых» незащищённых участков. Благодаря широкому факелу ороситель ЗВН-180 при одинаковом давлении требует меньше точек, чем модели ЗВН-8, ЗВН-12 и ЗВН-15, что сокращает длину трубопровода и число врезок. По климатическому исполнению ороситель отвечает категории В, размещение 1 и 3 по ГОСТ 15150-69 и работает в диапазоне от минус 70 до плюс 60 °C. Корпус изготавливают из латуни — для закрытых помещений с нормальной влажностью, из бронзы — для открытого воздуха с повышенной влажностью, из нержавеющей стали — для агрессивной среды. ЗВН-180 ставят в любом пространственном положении, по заказу выпускают с резьбовым герметиком. Дренчерная схема означает групповой пуск секции по сигналу установки, поэтому завеса разворачивается одновременно по всему проёму.

Типоразмер серии — ЗВН-180 с коэффициентом производительности 0,56 и присоединительной резьбой G1/2 без резьбового герметика.

Ороситель дренчерный эвольвентный «ОЭ» во взрывозащищённом исполнении тушит и локализует возгорания оборудования, механизмов, ёмкостей и помещений. Тушит он водой и пеной низкой кратности; эвольвентная форма канала даёт более интенсивный поток огнетушащего вещества, чем у розеточных оросителей.

Взрывозащищённый ороситель сохраняет интенсивность орошения горящих поверхностей и подаёт огнетушащее вещество прямо на очаг во взрывоопасной зоне, не создавая источников искрения. Изделие устанавливают в любом пространственном положении и в любой климатической зоне, внутри помещений и снаружи. Дренчерная схема означает групповой пуск секции по сигналу установки, без термоколбы, поэтому орошение всей зоны начинается одновременно. Российских аналогов у оросителя нет. По заказу его поставляют с приварной муфтой и декоративным покрытием.

В серию входят два типоразмера: ОЭ-16 с коэффициентом производительности 0,28 и резьбой R1/2, а также ОЭ-25 с коэффициентом 0,85 и резьбой G1-B.

Ороситель дренчерный эвольвентный «ОЭ» тушит и локализует возгорания оборудования, механизмов, ёмкостей и помещений. Тушит ороситель ОЭ водой и пеной низкой кратности из раствора пенообразователя общего назначения. Российских аналогов у изделия нет.

Эвольвентная форма выходного канала даёт более интенсивный поток огнетушащего вещества, чем у розеточных оросителей, поэтому конструкция подходит для объектов с нефтепродуктами, углём, торфом, древесно-стружечными и сыпучими материалами, а также для стоянок автотехники и локомотивных депо. Ороситель устанавливают в любом пространственном положении и в любой климатической зоне — как внутри помещений, так и снаружи. Дренчерная схема означает, что пуск задаёт установка, а не вскрытие термоколбы, поэтому ороситель срабатывает сразу по всей секции. Поставляется с декоративным покрытием и при необходимости с приварной муфтой.

В серию входят два типоразмера: ОЭ-16 с коэффициентом производительности 0,28 и резьбой R1/2, а также ОЭ-25 с коэффициентом 0,85 и резьбой G1-B под больший расход.

Ороситель дренчерный универсальный водяной и пенный горизонтальный «ДУГ» устанавливают в автоматических установках водяного или пенного пожаротушения. Он разбрызгивает и распределяет огнетушащее вещество — воду или пену — по защищаемой площади, что позволяет тушить пожар, создавать водяные завесы и охлаждать строительные и технологические конструкции.

Изделие неразборное и неремонтируемое, монтируется горизонтально и под углом к горизонту, а установка розеткой вниз позволяет использовать его как завесу. Горизонтальная схема монтажа удобна для защиты проёмов и протяжённых конструкций, где вертикальный ороситель закладывать неудобно. Отсутствие термоколбы означает, что пуск задаёт сама установка по сигналу пожарных извещателей. Дренчерный ороситель ДУГ выпускают в любом цвете, поставляют с приварной муфтой и применяют совместно с защитной решёткой, устройством углублённого монтажа и отражателем.

Диаметры выходных отверстий — 10,5 и 12,1 мм. В серию входят два типоразмера: ДУГ-10 с коэффициентом производительности 0,35 и ДУГ-12 с коэффициентом 0,47, оба с присоединительной резьбой R1/2 без резьбового герметика. Конкретный типоразмер подбирают под требуемый расход и давление в системе.

Ороситель дренчерный повышенной производительности «СОБР» — распылитель без теплового замка для защиты складских помещений. Ороситель «СОБР» равномерно распределяет поток огнетушащего вещества по защищаемой площади и применяется для тушения или локализации пожара. Огнетушащее вещество — вода или пена низкой кратности из раствора пенообразователя общего назначения, и возможность работы на пенном растворе расширяет область применения.

Дренчерное исполнение работает без теплового замка и вскрывается по команде узла управления, поэтому подходит для одновременного орошения всей защищаемой зоны. На складах со стационарными и передвижными стеллажами высотой до 12,5 м «СОБР» работает без внутристеллажных оросителей. Изделие неразборное, выпускается с резьбовым уплотнителем и по заказу поставляется в комплекте с приварной муфтой. Гарантийный срок эксплуатации — от 3 до 6 лет.

Линейка «СОБР» шире зарубежных аналогов и включает типоразмеры с коэффициентом производительности K=1,28 при резьбе R3/4 и K=1,91 при резьбе R1, в исполнениях розеткой вверх и вниз.

Ороситель дренчерный тонкораспылённой воды «Бриз» — распылитель для систем пожаротушения тонкораспылённой водой. Оросители «Бриз» равномерно распыливают воду по защищаемой площади и объёму, создавая тонкодисперсный поток огнетушащего вещества; их применяют для тушения и локализации пожара, создания водяных завес и охлаждения несущих поверхностей и технологического оборудования. Тонкое распыление снижает требуемый объём воды и общую стоимость защиты объекта, а также уменьшает ущерб от пролива.

Мелкие капли быстрее испаряются и отбирают больше тепла, поэтому «Бриз» гасит пламя и осаждает дым меньшим расходом, чем оросители со сплошной струёй. Это важно там, где недопустим залив дорогого имущества. Часть исполнений сочетается с устройством углублённого монтажа и отражателем и пригодна для установки за потолком «грильято». По заказу ороситель поставляется с приварной муфтой.

Линейка широкая: коэффициент производительности K составляет от 0,08 до 0,120 при резьбе присоединения R1/2, что позволяет гибко подобрать интенсивность орошения под высоту установки и шаг расстановки оросителей. В семейство входят исполнения розеткой вниз, вверх и горизонтальное «Бриз-Горизонт».

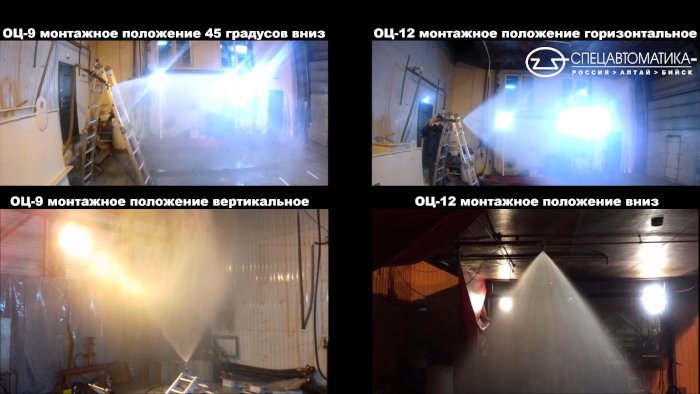

Ороситель центробежный «ОЦ» — дренчерный распылитель без теплового замка для орошения вертикальных поверхностей в автоматических установках пожаротушения. В качестве огнетушащего вещества используют воду или пену низкой кратности из раствора пенообразователя общего назначения.

Особенность «ОЦ» — установка в любом пространственном положении, что расширяет область применения и упрощает компоновку на сложных конструкциях. Детали оросителя изготовлены из термостойких материалов, поэтому он сохраняет работоспособность вблизи нагретого оборудования.

Линейка включает «ОЦ-9» с коэффициентом производительности K=0,13 и «ОЦ-12» с K=0,16, оба с присоединительной резьбой G3/4, что позволяет точнее подобрать гидравлические параметры установки. Малый коэффициент производительности и центробежная закрутка потока дают мелкое равномерное орошение вертикальных стенок, чего трудно добиться обычным дренчером. Оросители выпускают без покрытия и без резьбового герметика, присоединяют по резьбе G3/4 и монтируют в любом положении — на стене, под наклоном или горизонтально вдоль защищаемой поверхности.

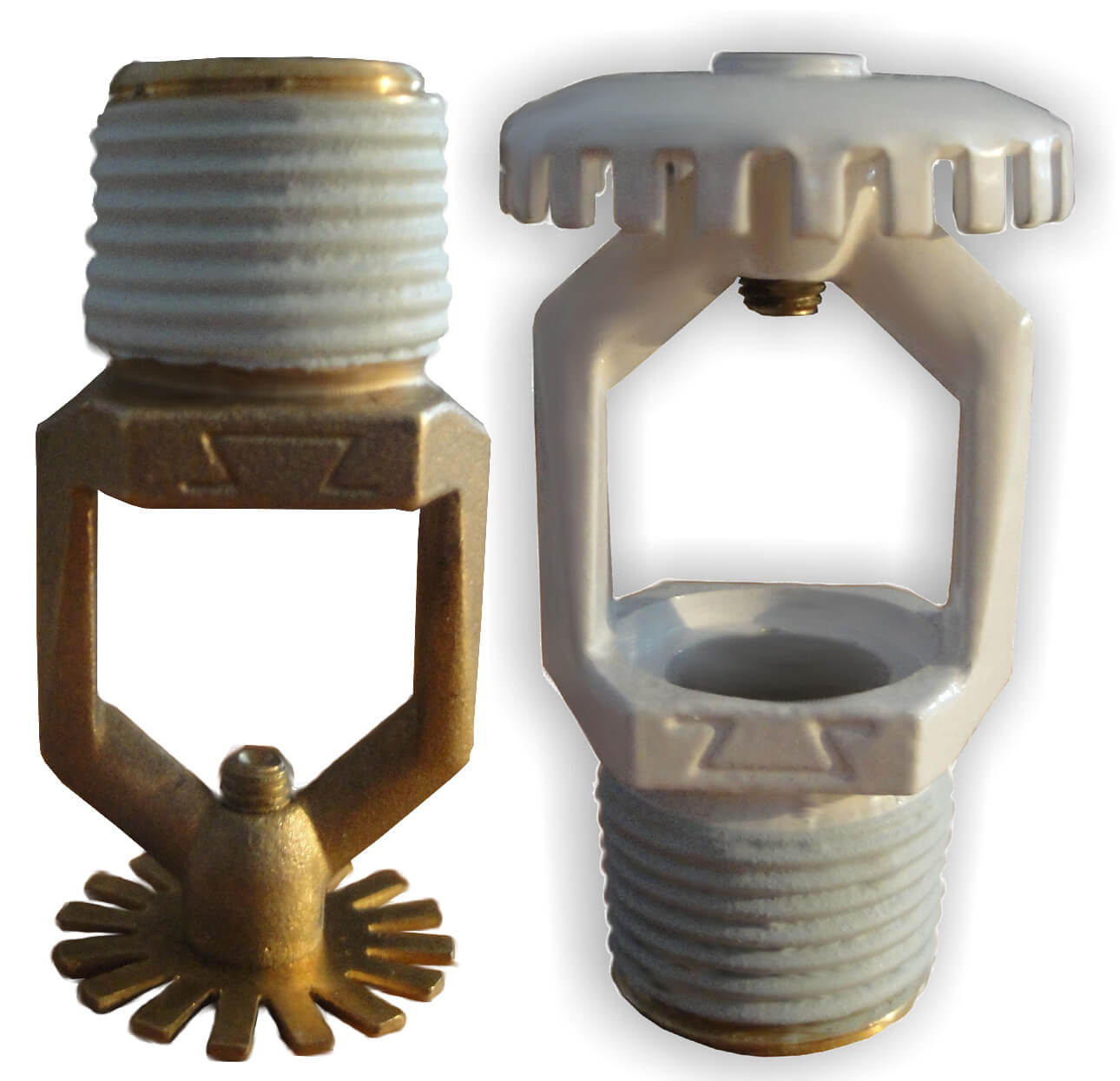

Ороситель дренчерный водяной «ДВВ» и «ДВН» — распылитель общего назначения без теплового замка для автоматических дренчерных установок пожаротушения. Оросители «ДВВ» и «ДВН» разбрызгивают воду и распределяют её по защищаемой площади для тушения и локализации очагов пожара, а также для создания водяных завес. По монтажному расположению их делят на два типа: «ДВВ» устанавливают розеткой вверх, «ДВН» — розеткой вниз.

Так как «ДВВ» и «ДВН» работают без теплового замка, они вскрываются по команде узла управления и орошают всю защищаемую зону одновременно, поэтому их ставят в дренчерных установках. Оросители выпускают без покрытия или с декоративным полиэфирным покрытием и красят в любой цвет под интерьер. Изделие неразборное и неремонтируемое. По заказу ороситель поставляется с приварной муфтой, защитной решёткой и пригоден для установки за подвесным потолком «грильято». По ГОСТ 15150-69 допускается эксплуатация при температуре от минус 60 до плюс 140 °C.

Линейка включает типоразмеры с коэффициентом производительности K от 0,35 до 0,47 и присоединительной резьбой R1/2.
