Дополнительные комплектующие для монтажа узлов управления

Комплект крепёжных деталей служит для монтажа спринклерного водозаполненного узла управления «Шалтан» в трубопровод. Он собран под фланцевое присоединение узла и подобран по его условному проходу.

В состав комплекта входят два плоских приварных фланца PN 16, две паронитовые прокладки и метизы — болты, плоские и пружинные шайбы в количестве на оба фланцевых стыка узла. Для DN 65 и DN 80 идут по восемь болтов на стык, для DN 100 и DN 150 — по шестнадцать, для DN 200 — по двадцать четыре; число шайб соответствует числу болтов. Класс давления PN 16 рассчитан на рабочее давление водозаполненной спринклерной секции, которая постоянно находится под водой и готова к немедленному пуску. Готовый набор под конкретный диаметр избавляет монтажника от поиска фланцев и крепежа и обеспечивает равномерную затяжку, от которой зависит герметичность узла «Шалтан» под дежурным давлением. Это сокращает время сборки и снижает риск протечки на ответственном узле водозаполненной установки, а подбор по диаметру исключает ошибки комплектации.

Комплекты выпускаются под условные проходы DN 65, DN 80, DN 100, DN 150 и DN 200 — по диаметру узла управления «Шалтан».

Комплект крепёжных деталей предназначен для монтажа спринклерного прямоточного узла управления, а также дренчерного узла с приводом, в трубопровод. Он собран под фланцевое присоединение узла и содержит всё необходимое для одного условного прохода.

В состав входят два плоских приварных фланца PN 16, две паронитовые прокладки и метизы — болты, гайки, плоские и пружинные шайбы в количестве на оба фланцевых стыка узла. Для DN 65 и DN 80 это по восемь болтов и гаек на стык, для DN 100 и DN 150 — по шестнадцать; число плоских шайб вдвое больше, поскольку их ставят с двух сторон соединения. Класс давления PN 16 соответствует рабочим параметрам спринклерных и дренчерных установок водяного пожаротушения. Готовый набор под конкретный диаметр исключает подбор фланцев и метизов по месту и обеспечивает равномерную затяжку соединения, от которой зависит герметичность узла под дежурным давлением. Это сокращает время монтажа узла управления и снижает риск протечки на стыке, а подбор по диаметру избавляет от ошибок комплектации на объекте.

Комплекты выпускаются под условные проходы DN 65, DN 80, DN 100 и DN 150 — по диаметру монтируемого узла управления.

Комплект крепёжных деталей служит для врезки малорасходного дренчерного узла управления в трубопровод. В отличие от фланцевого крепежа, здесь применяется резьбовое муфтовое соединение, поэтому комплект собран под него.

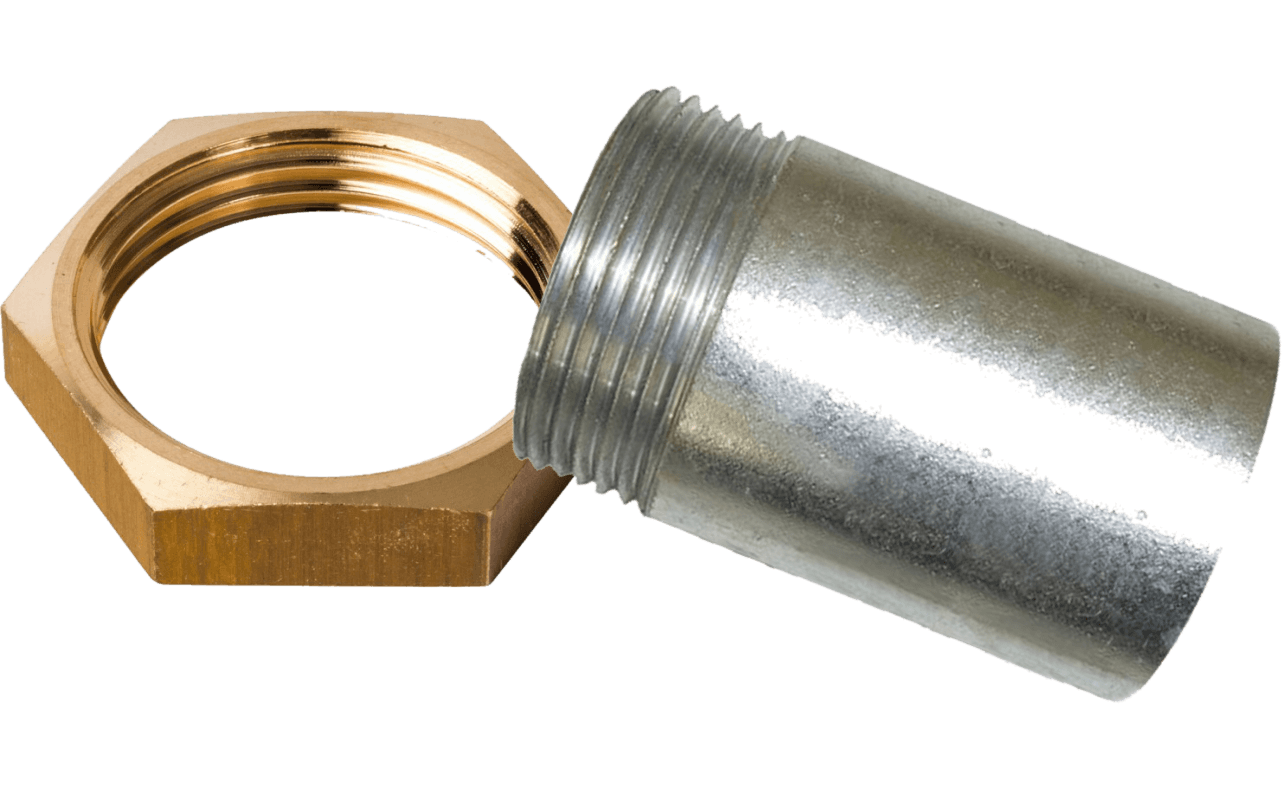

Каждый комплект включает два сгона расчётной длины и две контргайки соответствующего условного прохода. Сгоны позволяют завести узел управления в разрыв трубопровода и затянуть соединение без вращения самого узла, а контргайки фиксируют резьбу от самоотвинчивания под вибрацией и гидроударами в дежурном режиме. Подбор крепежа под конкретный диаметр снимает с монтажника задачу искать сгоны нужной длины: для DN 25, DN 32, DN 40 и DN 50 длина сгона подобрана под габариты узла «Малорасходный». Это сокращает время монтажа дренчерной секции и исключает протечки из-за неподходящего крепежа, а соединение получается ремонтопригодным — узел можно снять для обслуживания, не разрезая трубопровод. Резьба сгонов выполнена по стандарту трубной арматуры и совместима с типовой обвязкой узлов управления.

В линейку входят четыре комплекта — для узлов управления DN 25, DN 32, DN 40 и DN 50.
