Жокей-насос с мембранной ёмкостью предназначен для поддержания давления в трубопроводе автоматической установки пожаротушения и компенсации малых утечек в дежурном режиме. Он создаёт минимальный расход, необходимый для срабатывания узлов управления, и удерживает сеть под рабочим давлением, не запуская основные пожарные насосы. Жокей-насос может подключаться к городской водопроводной сети либо забирать воду под атмосферным давлением из естественных водоёмов, резервуаров или ёмкостей.

Мембранная ёмкость в составе установки сглаживает колебания давления и сокращает число пусков насоса, продлевая его ресурс и стабилизируя работу автоматики. Управление ведёт шкаф управления: он включает насос автоматически или вручную, защищает от «сухого хода», удерживает давление в заданном диапазоне и передаёт данные о состоянии по интерфейсу RS-485 и протоколу MODBUS RTU. Допускаются частые включения-отключения, предусмотрена ручная и дистанционная блокировка запуска насоса. При проектировании установки следует руководствоваться СП 485.1311500.2020, который задаёт требования к насосным агрегатам и поддержанию давления в системах пожаротушения.

Диапазон рабочих расходов составляет 0,45–4,2 дм³/с, давлений — 0,14–1,6 МПа, потребляемая мощность — 0,37–7,5 кВт, а объём мембранной ёмкости — от 50 до 200 л; рабочая среда — вода с температурой 5–45 °С. Стандартные присоединительные размеры DN 25(G 1), DN 32(G 1¼), DN 40(G 1½) и DN 50(G 2) упрощают интеграцию агрегата в насосную станцию спринклерных и дренчерных установок.

Модуль узлов управления МУУ предназначен для размещения узлов управления в установках водяного и пенного пожаротушения, контроля их состояния и проверки работоспособности в процессе эксплуатации. Модуль обеспечивает пуск огнетушащего вещества и выдаёт сигнал для формирования командного импульса на элементы пожарной автоматики.

Узлы смонтированы на трубопроводной обвязке для подключения подводящего и питающего трубопроводов, а отвод воды идёт по отдельному дренажному трубопроводу. Запорная арматура модуля — дисковые затворы с контролем положения, дающие визуальный и автоматический контроль состояния «открыто»/«закрыто». Контроль и управление берёт на себя шкаф ШКУ-ХХХ-IP54-О: он принимает сигнал «ПОЖАР» по направлениям от СДУ узлов управления, отслеживает положение дисковых затворов и целостность линий связи, питает затворы и запускает дренчерный узел по внешней команде. Состояние всех элементов модуля шкаф передаёт на шкаф ШУК по интерфейсу RS-485 и тем же интерфейсом выдаёт сигнал на запуск насосов.

В состав МУУ входит узел управления, тип и количество которого задаёт заказчик: водозаполненный «Прямоточный» DN 65–150, водозаполненный «Шалтан» DN 65–200, спринклерный воздушный DN 100 и 150 либо дренчерный с комбинированным и пневматическим приводами DN 100 и 150. Собранный МУУ поставляется как готовый блок, что сокращает объём монтажа на объекте.

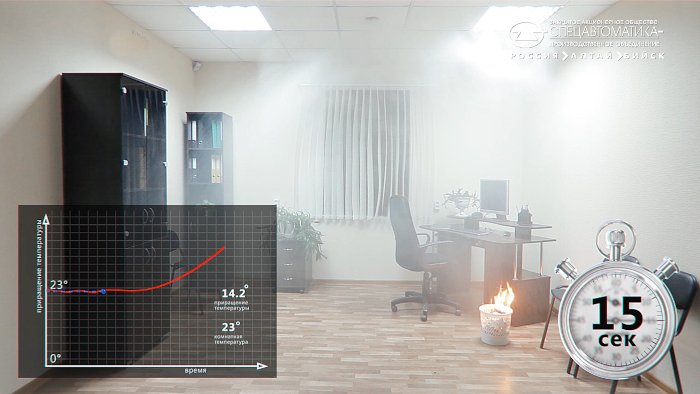

Быстродействующая автоматическая система пожаротушения «БАСТИОН» — комплексное решение, которое обнаруживает пожар на начальной стадии и принудительно запускает ороситель, не дожидаясь вскрытия термоколбы. Сверхраннее мультикритериальное обнаружение и автономный пуск дают инерционность срабатывания в десять и более раз меньше, чем у обычных спринклерных установок, а запуск установки происходит автоматически.

БАСТИОН отличают малые габариты и вес, низкое энергопотребление и простота техобслуживания. Ёмкость пополняется автоматически от центрального водопровода; систему можно подключить к внутреннему пожарному водопроводу на базе УВП «Роса» и к приборам сигнализации и оповещения о срабатывании.

В систему БАСТИОН входит специальный малорасходный спринклерный распылитель с расширенной зоной орошения скрытого и углублённого исполнения — серии «Бриз», а пуск обеспечивает устройство принудительного пуска УПП «Старт-Т». Управление и контроль ведёт блок БКиУ и контрольная панель «Бастион-КП», резерв питания держит шкаф АВР-24/220, а подачу воды — модули МПОВ 500.2 и МПОВ 500.3. Состав поставки подбирают под защищаемый объект из перечисленных распылителей, устройств пуска, блоков управления и модулей подачи огнетушащего вещества.

Модульная пожарная насосная установка — готовый насосный блок заводской сборки для автоматических установок водяного и пенного пожаротушения. В одном модуле собраны насосная группа, обвязка и автоматика, поэтому установку остаётся подключить к сети и трубопроводу на объекте, без сборки узлов по месту. Заводская готовность модуля сокращает сроки монтажа и пусконаладки.

Предусмотрены защита от сухого хода и дисковые затворы с контролем положения, что повышает надёжность работы установки.

В состав установки входят основной и резервный насосы, трубопроводная обвязка и средства измерения давления. Шкаф управления насосом ШУН обеспечивает автоматический и ручной пуск электродвигателей насосов с обменом данными по RS-485 (протокол MODBUS RTU). Шкаф управления и контроля автоматики ШУК управляет автоматикой пожаротушения в дренчерных и спринклерных установках водяного и пенного типа. Серия представлена одним исполнением модульной пожарной насосной установки, состав которой комплектуют под расход и напор конкретной системы пожаротушения.

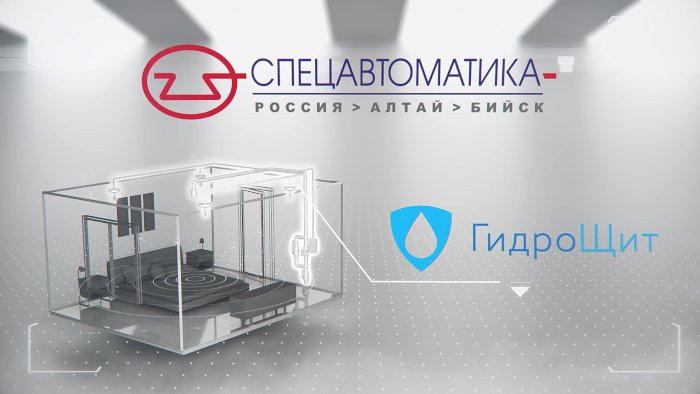

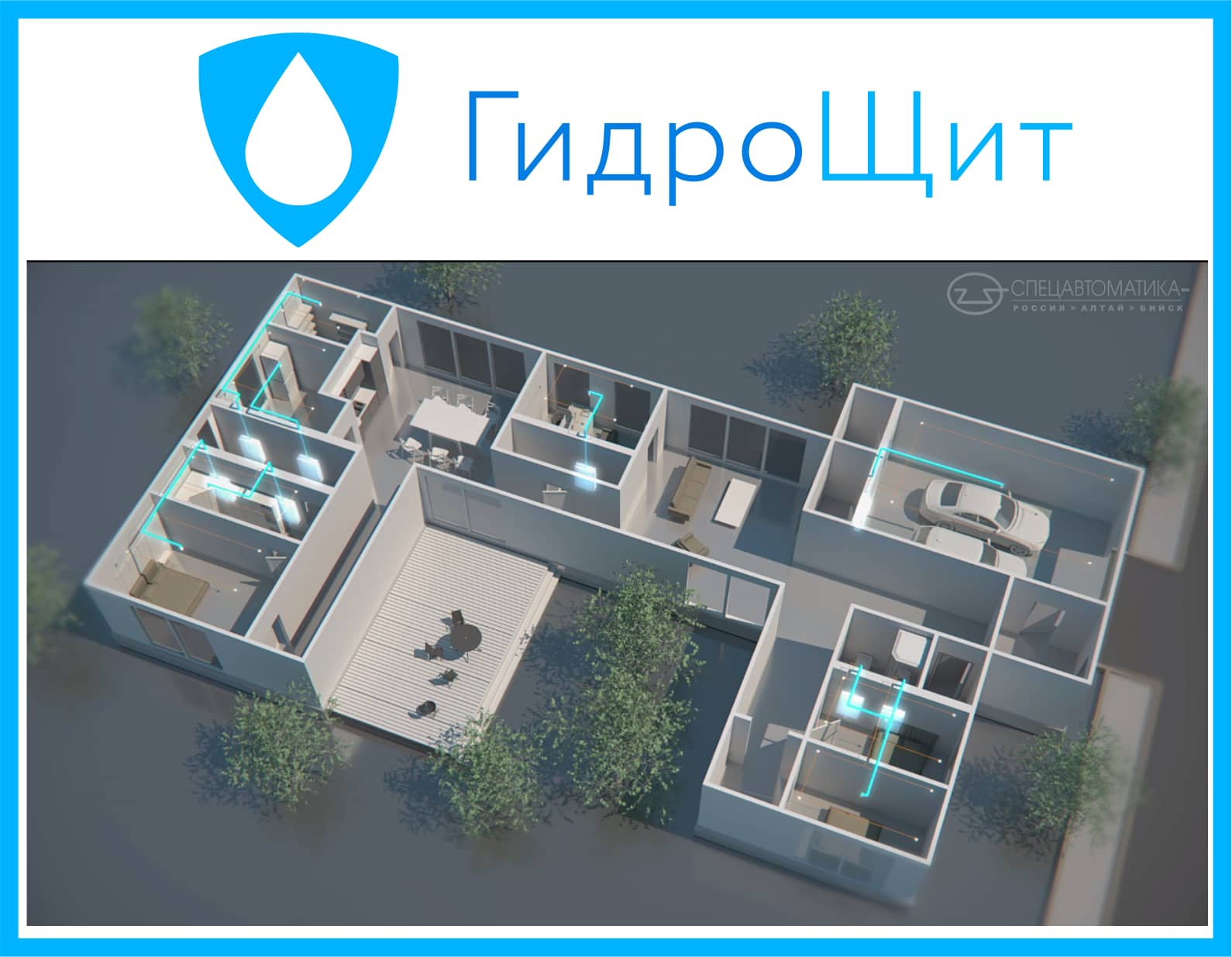

Автоматическая система пожаротушения «ГидроЩит» обеспечивает автоматическое тушение очага водой. Комплект рассчитан на защиту одного помещения площадью до 31 м², для которого достаточно одного дренчерного центробежного насадка «ВК-9»; при необходимости насадок монтируют в скрытом исполнении. Срабатывание происходит автоматически при обнаружении пожара, а запустить тушение можно и вручную.

Систему подключают к хозяйственно-питьевому водопроводу и применяют в помещениях с положительной температурой выше 5 °C; в качестве ОТВ используется вода. Управляющие элементы либо скрывают в фальшстене при монтаже, либо размещают в едином корпусе — шкафу управления. «ГидроЩит» ориентирован на объекты, где автоматическое тушение нормами не требуется: компактный комплект ставят на один водопроводный ввод без отдельной насосной станции.

В состав «ГидроЩит» входят насадок «ВК-9», устройство принудительного пуска УПП «Старт-4» и кран шаровой с электроприводом; трубопроводы и фитинги в комплект поставки не входят и подбираются по проекту. Линейка включает пять исполнений: базовое без шкафа и четыре комплектации со шкафом — металлическим или пластиковым, с насадком пластмассовым или латунным, что позволяет подобрать систему под способ монтажа и условия помещения.
