Модуль подачи пенообразователя

Емкость для хранения пенообразователя (ЕХП) рассчитана на хранение расчётного запаса пенообразователя в системах пенного пожаротушения. В работе пенообразователь из ёмкости через систему дозирования в заданной пропорции смешивается с водой, и готовый рабочий раствор поступает на генератор пены «ГЧС» или «Атлант».

Корпус изготавливают из нержавеющей стали 12Х18Н10Т, поэтому ёмкость подходит для пенообразователей всех основных типов — AFFF, AFFF-LV, S и WA. Емкость оснащена устройствами контроля уровня УКУ-1 с нижним и верхним порогами и передачей информации на приборы управления.

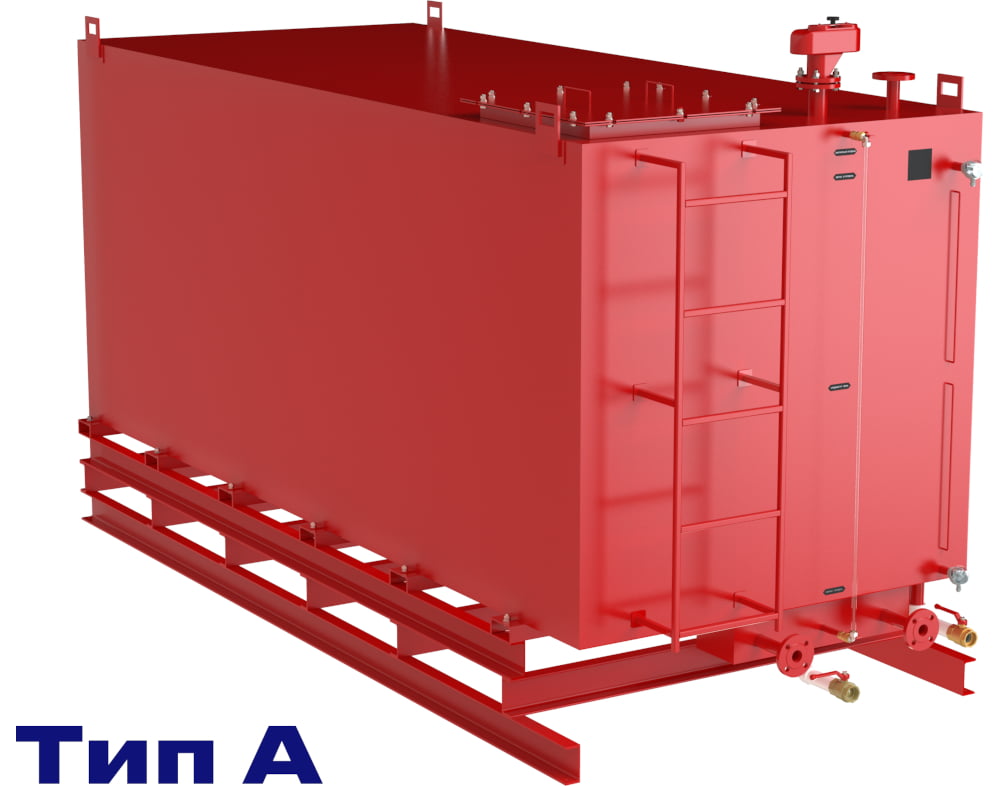

Выпускают её двух исполнений — тип А с объёмом хранения 1,0–7,5 м³ и тип B с объёмом 3,5–7,5 м³; конкретное исполнение определяет заказчик. Номинальный диаметр патрубков забора пенообразователя DN 32, 40, 50 или 65, патрубка возврата — DN 32 или 40. Типоразмерный ряд объёмов идёт от 1 до 15 м³, причём исполнения свыше 7,5 м³ собирают из двух секций. Заказ оформляют по опросному листу с указанием формы и ориентации корпуса, объёма, диаметров патрубков и климатического исполнения, например ЕХП-П-Г-НС 2-2.50-32-О4. Маркировка задаёт форму, способ установки, объём и диаметры патрубков, что позволяет подобрать модуль под расход системы и компоновку насосной станции.

Модуль подачи пенообразователя МПП — функциональный блок установки пенного пожаротушения, отвечающий за хранение пенообразователя и его дозированную подачу в поток воды. Модуль готовит раствор нужной концентрации и под управлением шкафа автоматики выдаёт его в систему при пуске пожаротушения.

Шкаф управления МПП настраивается под требования заказчика: ведётся протокол событий, поддерживается интеграция в общую систему пожаротушения по открытому протоколу MODBUS RTU, а дистанционный запуск и управление идут по интерфейсу RS-485. В конструкции заложено резервирование основного и резервного насосов, непрерывный контроль работоспособности с диагностикой неисправностей и защита от сухого хода. Ёмкость для пенообразователя хранится без избыточного давления.

Перемешивание и заправку пенообразователя выполняют без дополнительного оборудования, что упрощает обслуживание модуля. Серия представлена одним исполнением — модулем подачи пенообразователя МПП, который комплектуют под параметры конкретной установки.
