Затвор дисковый межфланцевый

Комплект крепёжных деталей служит для монтажа межфланцевого дискового затвора в трубопровод. Дисковый затвор устанавливается между фланцами, и комплект собран под стяжку этого соединения с учётом конструкции затвора.

В состав входят два воротниковых приварных фланца PN 16 и метизы — болты, гайки, плоские и пружинные шайбы в количестве на оба фланцевых стыка. Воротниковый фланец, в отличие от плоского, рассчитан на повышенные нагрузки и даёт плавный переход к стенке трубы, что важно для запорной арматуры, работающей под полным давлением системы. Подбор крепежа под конкретный диаметр избавляет монтажника от поиска фланцев и болтов нужной длины и обеспечивает соосную установку затвора без перекоса диска. От равномерной затяжки фланцев зависит и герметичность стыка, и свободный ход диска затвора при открытии. Воротниковые фланцы привариваются к трубопроводу заранее, что упрощает последующую замену затвора без переборки всего участка.

Комплекты выпускаются под условные проходы от DN 50 до DN 200 — по диаметру дискового затвора, для которого выполняется обвязка трубопровода.

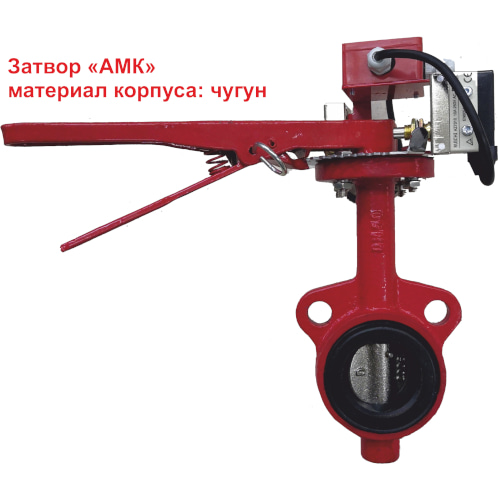

Дисковые затворы с ручным приводом и контролем положения УКПЗА — запорная трубопроводная арматура межфланцевого типа для перекрытия и открытия потока среды в трубопроводах систем пожаротушения. Управление выполняется вручную, а встроенное устройство контроля положения УКПЗА передаёт в систему сигнал о текущем состоянии затвора — открыт он или закрыт.

Дисковый затвор устанавливается между фланцами трубопровода, что упрощает монтаж и снижает требования к месту установки по сравнению с фланцевой арматурой.

Серия охватывает типоразмеры с условным проходом от DN 50 до DN 250 при максимальном рабочем давлении 1,6 МПа, что покрывает большинство магистральных и распределительных участков. Для каждого диаметра предусмотрено по четыре исполнения устройства контроля положения — УКПЗА v1, v2, v3 и v4, что позволяет подобрать затвор под конкретную схему контроля и тип монтажного кронштейна. Малые диаметры маркируются как АК, более крупные — как АМК. Точное исполнение дискового затвора подбирают по проектной документации объекта.
