Прибор управления пожарный БСК

Шкафы управления задвижками и затворами ШУЗ предназначены для управления электроприводными задвижками и дисковыми затворами в системах пожаротушения. Модель ШУЗ 1D-IP54-О-У управляет одной задвижкой, ШУЗ 2D-IP54-О-У — двумя. Оба шкафа работают в электрических цепях переменного тока: 220 В при однофазном электроприводе и 380 В при трёхфазном.

Управление приводом ведётся в ручном или автоматическом режиме — по «сухим контактам» от внешних устройств либо по интерфейсу RS-485. В исполнении ШУЗ 1D на переднюю панель выведены индикаторы наличия напряжения, переключатель режима, кнопки ручного управления, индикаторы положения «открыто»/«закрыто» и обобщённый индикатор неисправности; наружу выдаются «сухие контакты» о положении задвижки и об общей неисправности. ШУЗ 2D дополнительно отслеживает заклинивание электропривода, а способ автоматического управления задвижками задаётся в меню настроек шкафа. Оба шкафа контролируют положение задвижки или затвора и целостность электропривода, а при неисправности выдают световые сигналы. Степень защиты оболочки IP54 допускает монтаж шкафов управления задвижками в составе насосной станции пожаротушения рядом с управляемой арматурой.

Выбор между одно- и двухканальной моделью определяется числом управляемой арматуры на узле, что позволяет не ставить лишний шкаф там, где задвижка одна.

Шкаф управления и контроля ШУК управляет автоматикой модульной пожарной насосной установки и координирует работу остальных шкафов станции. По интерфейсу RS-485 ШУК контролирует и управляет шкафом управления насосом ШУН, шкафом управления электрозадвижками ШУЗ и шкафом управления дренажным насосом ШУДН, а также передаёт состояние элементов насосной станции на шкаф сигнализации ШУС.

Шкаф принимает сигналы «ПУСК» от сигнализаторов давления, сигнализаторов потока жидкости и других устройств с «сухими» контактами, инициирующих запуск пожаротушения. В числе контролируемых параметров — положение дисковых затворов, показания датчиков давления, наличие связи между шкафами, целостность линий связи с датчиками и наличие огнетушащего вещества на вводах установки. По этим данным ШУК формирует команды на пуск и отслеживает готовность насосной станции к работе. Объединение управления насосом, задвижками и дренажным насосом в одном шкафу упрощает компоновку насосной станции и её последующее обслуживание. Степень защиты оболочки IP54 допускает установку шкафа ШУК в помещении насосной станции.

Изделие выпускается в нескольких модификациях по обозначению «ШУК X-IP54 XX БСК» согласно ТУ 26.30.50-174-00226827-2020, где X — число встроенных модулей ввода (2 или 3), а XX указывает изготовителя модулей, например «О» для модулей фирмы «Овен».

Устройство микросистемной автоматики УМА — программируемый модуль ввода-вывода для систем пожарной автоматики. Оно собирает информацию с первичных датчиков, измеряет и сравнивает параметры, выполняет логическую обработку сигналов и транслирует управляющие команды на исполнительные механизмы. По сути УМА — это компактный контроллер, который реализует нужную логику противопожарной защиты участка без громоздкого щита автоматики.

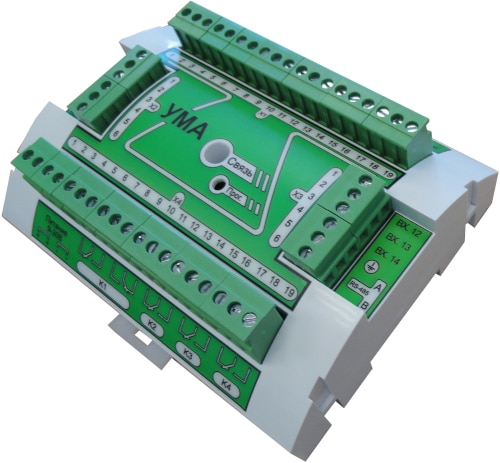

Каждый вход и выход настраивается программой «Конфигуратор УМА»: с её помощью задают реакцию устройства, записывают конфигурацию и считывают параметры для проверки. Это позволяет адаптировать один и тот же модуль под разные сценарии — от контроля датчиков до управления клапанами и насосами. Устройство выпускается в двух конструктивных вариантах: в корпусе со степенью защиты IP54 для открытого монтажа и в корпусе под установку на DIN-рейку со степенью защиты IP20 для размещения в шкафу. Выбор исполнения зависит от условий монтажа и наличия защитного шкафа на объекте.

В серию входят два исполнения устройства микросистемной автоматики УМА — в корпусе IP54 и для DIN-рейки.

Шкаф управления и сигнализации ШУС обеспечивает дистанционное управление модульной пожарной насосной установкой и отображает её состояние. Он работает в связке со шкафом управления и контроля ШУК и шкафом управления насосами ШУН, образуя верхний уровень системы приборов БСК.

Обмен данными между шкафами идёт по интерфейсу RS-485 с открытым протоколом MODBUS RTU, что упрощает интеграцию и диагностику. С панели ШУС оператор управляет исполнительными устройствами адресной системы: выполняет принудительный запуск, останавливает пуск, отключает автоматику, сбрасывает и восстанавливает параметры установки. Открытый протокол связи даёт возможность включать ШУС в общую систему диспетчеризации здания без проприетарных шлюзов. Круглосуточный режим работы и резервирование межшкафных связей обеспечивают непрерывный контроль насосной установки.

Серия представлена шкафом управления и сигнализации ШУС в составе системы приборов БСК.

Шкаф управления насосами ШУН управляет насосами пожарной насосной станции и отображает их состояние, работая в связке со шкафом управления и контроля ШУК. ШУН входит в линейку приборов управления пожарных БСК и отвечает за силовую и логическую часть управления насосными агрегатами.

Шкаф контролирует наличие напряжения на основном и резервном вводах электропитания и передаёт данные о состоянии насосов в ШУК по интерфейсной линии RS-485, одновременно отслеживая исправность самой линии связи. Для каждого насоса предусмотрены режимы «Ручной», «Автоматический» и «Отключён», что позволяет обслуживать один агрегат, не останавливая станцию. Сочетание автоматического и ручного управления отвечает требованиям к надёжности пожарных насосных установок: при отказе автоматики оператор переводит насос в ручной режим прямо со шкафа.

ШУН изготавливается в нескольких модификациях, которые отличаются числом и мощностью управляемых насосов, а также наличием резервного ввода питания. Это позволяет подобрать шкаф под фактическую конфигурацию насосной станции, не закладывая лишний запас по мощности. Серия представлена шкафом управления насосами ШУН в составе системы приборов БСК.
