Модули тонкораспыленной воды МУПТВ

Модули МУПТВ используют тонкораспыленную воду для тушения по площади, локально-поверхностной защиты и открытых проливов. Здесь собраны установки «Тунгус» с разным объемом ОТВ, температурным исполнением и вариантами распылителей.

Серий в категории4

Исполнений31

ПроизводительАО «Источник Плюс»

Серии в категории

МУПТВ-100-ГЗ-ВД

3 исполнений

МУПТВ-30-ГЗ-ВД

8 исполнений

Документация категории

PDF

Инструкция по перезарядке МУПТВ-13,5-ГЗ-В/Ж

Тех. информация

PDF ⤓

PDF

Инструкция по перезарядке МУПТВ-13,5-ГЗ-ВД

Тех. информация

PDF ⤓

PDF

Стандарт организации по проектированию установок пожаротушения тонкораспыленной водой на базе МУПТВ "Тунгус"

Тех. информация

PDF ⤓

МУПТВ-30-ГЗ-ВД

Группа

Модули тонкораспыленной воды МУПТВ

Описание

МУПТВ-30-ГЗ-ВД (30 л ОТВ) выпускаются в базовом исполнении и во взрывозащищённом исполнении МУПТВ(Взр)-30-ГЗ-ВД с Ex-маркировкой РО Ex ia I Ма Х / 0Ex ia IIС (T3) Gа Х / Ex ia IIIС T135 ºC Dа Х. Базовые исполнения подают ОТВ насадками-распылителями «ТРВ-Тунгус-S»/«ТРВ-Тунгус-SG» (по площади, через переходник — насадком «ТРВ-Тунгус-Df») либо, для тушения открытых проливов и оборудования плотной компоновки, насадками «ТРВ-Тунгус-Sf»/«ТРВ-Тунгус-Dс»/«ТРВ-Тунгус-V».

Медиа

30 взр

МУПТВ 30_pip

МУПТВ 30_Df

Область применения

Предназначены для поверхностного, локально-поверхностного тушения пожаров классов А, В и открытых проливов горючих жидкостей.

Взрывозащищённые исполнения МУПТВ(Взр)-30-ГЗ-ВД имеют Ex-маркировку для эксплуатации во взрывоопасных средах.

Преимущества

Инерционность модуля не превышает 2–3 с от подачи пускового импульса до начала выхода ОТВ за счёт источника холодного газа нового поколения. Источник холодного газа поддерживает постоянное давление в корпусе модуля в процессе выпуска ОТВ. Форсунка обеспечивает равномерное распределение тонкораспылённого потока ОТВ с высокой скоростью подачи в очаг пожара для преодоления конвекционных потоков от источника пожара. Модули семейства (13,5–30 л) защищают площади до 30,2 м² при высоте подачи ОТВ до 9 м.

Режим отображения

Плоско (артикулы на серии)

Артикулы

tºC=+5_п МУПТВ-30-ГЗ-ВД(tºC=+5_п) — — — — — — —

tºC=-30 МУПТВ-30-ГЗ-ВД(tºC=-30) — — — — — — —

tºC=-30_п МУПТВ-30-ГЗ-ВД(tºC=-30_п) — — — — — — —

tºC=-50 МУПТВ-30-ГЗ-ВД(tºC=-50) — — — — — — —

tºC=-50_п МУПТВ-30-ГЗ-ВД(tºC=-50_п) — — — — — — —

tºC = +5 МУПТВ(Взр)-30-ГЗ-ВД (tºC = +5) — — — — — — —

tºC = -30 МУПТВ(Взр)-30-ГЗ-ВД (tºC = -30) — — — — — — —

tºC = -50 МУПТВ(Взр)-30-ГЗ-ВД (tºC = -50) — — — — — — —

Read more about МУПТВ-30-ГЗ-ВД

МУПТВ-18,5-ГЗ-ВД

Группа

Модули тонкораспыленной воды МУПТВ

Описание

МУПТВ-18,5-ГЗ-ВД — модуль тонкораспылённой воды «Тунгус» вместимостью 18,5 л. Исполнения без индекса «_п» — для поверхностного и локально-поверхностного тушения пожаров классов А и В; исполнения с индексом «_п» — для тушения открытых проливов горючих жидкостей.

Медиа

МУПТВ 18,5

МУПТВ 18,5 по ЛВЖ

Область применения

Преимущества

Режим отображения

Плоско (артикулы на серии)

Артикулы

tºC = +5_п МУПТВ-18,5-ГЗ-ВД (tºC = +5_п) — — — — — — —

tºC = -30 МУПТВ-18,5-ГЗ-ВД (tºC = -30) — — — — — — —

tºC = -30_п МУПТВ-18,5-ГЗ-ВД (tºC = -30_п) — — — — — — —

tºC = -50 МУПТВ-18,5-ГЗ-ВД (tºC = -50) — — — — — — —

tºC = -50_п МУПТВ-18,5-ГЗ-ВД (tºC = -50_п) — — — — — — —

Read more about МУПТВ-18,5-ГЗ-ВД

МУПТВ-13,5-ГЗ-ВД

Группа

Модули тонкораспыленной воды МУПТВ

Описание

Серия объединяет три линейки исполнений модуля тонкораспылённой воды вместимостью 13,5 л: стандартное МУПТВ-13,5-ГЗ-ВД, самосрабатывающее МУПТВ(С)-13,5-ГЗ-ВД с электронным узлом запуска и взрывозащищённое МУПТВ(Взр)-13,5-ГЗ-ВД. Исполнения без индекса «_п» — для поверхностного и локально-поверхностного тушения классов А и В; с индексом «_п» — для тушения открытых проливов горючих жидкостей (для стандартного и самосрабатывающего исполнений — класс 233B).

Примечание: температурный диапазон эксплуатации МУПТВ с электронным узлом запуска не должен выходить за пределы от минус 40ºС до плюс 50ºС (ограничение обусловлено температурным диапазоном эксплуатации автономного источника питания электронного узла запуска).

Ex-маркировка для взрывоопасных сред (только исполнения МУПТВ(Взр)): РО Ex ia I Ма Х / 0Ex ia IIС T4 Gа Х / Ex ia IIIС T135 ºC Dа Х.

Медиа

МУПТВ 13,5 взр

МУПТВ 13,5

МУПТВ 13,5С

Область применения

Исполнения с электронным узлом запуска МУПТВ(С)-13,5-ГЗ-ВД обретают функцию самосрабатывания и используются в качестве автономной модульной установки пожаротушения. Взрывозащищённые исполнения МУПТВ(Взр)-13,5-ГЗ-ВД имеют Ex-маркировку для эксплуатации во взрывоопасных средах.

Преимущества

Режим отображения

Плоско (артикулы на серии)

Артикулы

tºC = +5 п МУПТВ(С)-13,5-ГЗ-ВД (tºC = +5 п) — — — — — — —

tºC = -30 п МУПТВ(С)-13,5-ГЗ-ВД (tºC = -30 п) — — — — — — —

tºC = -30 МУПТВ(С)-13,5-ГЗ-ВД (tºC = -30) — — — — — — —

tºC = -50 п МУПТВ(С)-13,5-ГЗ-ВД (tºC = -50 п) — — — — — — —

tºC = -50 МУПТВ(С)-13,5-ГЗ-ВД (tºC = -50) — — — — — — —

tºC = +5 п МУПТВ-13,5-ГЗ-ВД (tºC = +5 п) — — — — — — —

tºC = -30 п МУПТВ-13,5-ГЗ-ВД (tºC = -30 п) — — — — — — —

tºC = -30 МУПТВ-13,5-ГЗ-ВД (tºC = -30) — — — — — — —

tºC = -50 п МУПТВ-13,5-ГЗ-ВД (tºC = -50 п) — — — — — — —

tºC = -50 МУПТВ-13,5-ГЗ-ВД (tºC = -50) — — — — — — —

tºC = +5_п МУПТВ(Взр)-13,5-ГЗ-ВД (tºC = +5_п) — — — — — — —

tºC = -30 МУПТВ(Взр)-13,5-ГЗ-ВД (tºC = -30) — — — — — — —

tºC = -30_п МУПТВ(Взр)-13,5-ГЗ-ВД (tºC = -30_п) — — — — — — —

tºC = -50 МУПТВ(Взр)-13,5-ГЗ-ВД (tºC = -50) — — — — — — —

tºC = -50_п МУПТВ(Взр)-13,5-ГЗ-ВД (tºC = -50_п) — — — — — — —

Read more about МУПТВ-13,5-ГЗ-ВД

МУПТВ-100-ГЗ-ВД

Группа

Модули тонкораспыленной воды МУПТВ

Описание

МУПТВ-100-ГЗ-ВД — модуль установки пожаротушения тонкораспыленной водой автоматической вместимостью 100 л. Три температурных исполнения (tºC = +5, −30, −50) отличаются только диапазоном рабочих температур; конструкция и комплектация модулей идентичны.

Модуль комплектуется насадками-распылителями «ТРВ-Тунгус-S» в количестве 10…16 шт. (по заявке заказчика).

Медиа

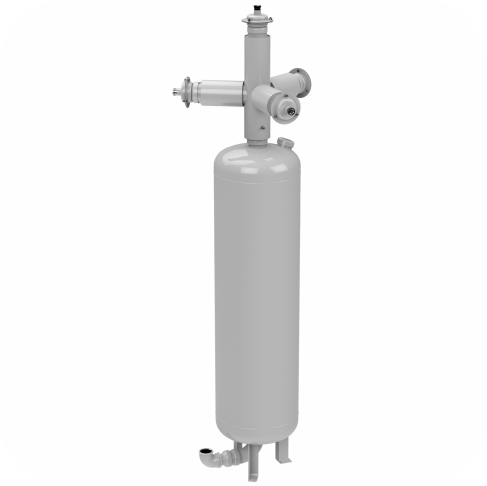

МУПТВ 100

Область применения

Модули установок пожаротушения тонкораспыленной водой автоматических МУПТВ-100-ГЗ-ВД (tºC = +5;-30;-50) предназначены для поверхностного и локально-поверхностного тушения пожаров классов А и В и электроустановок под напряжением до 1000 В.

Режим отображения

Плоско (артикулы на серии)

Артикулы

tºC = +5 МУПТВ-100-ГЗ-ВД(tºC = +5) — — — — — — —

tºC = -30 МУПТВ-100-ГЗ-ВД(tºC = -30) — — — — — — —

tºC = -50 МУПТВ-100-ГЗ-ВД(tºC = -50) — — — — — — —

Read more about МУПТВ-100-ГЗ-ВД
