Узел управления "Спринт" и Эксгаустер

Узел управления «Спринт» и эксгаустер обслуживают воздушные спринклерные установки, где распределительная сеть до пожара заполнена сжатым воздухом, а не водой. В таких системах есть задержка: после вскрытия оросителя воздух должен стравиться, прежде чем подойдёт вода. Эксгаустер ускоряет сброс воздуха из сети, сокращая это запаздывание, а узел «Спринт» управляет впуском воды и выдачей сигнала о пуске. Термочехол защищает узел от промерзания в неотапливаемых помещениях. Вместе они уменьшают время доставки воды к очагу в воздушных системах. Применяют такие узлы на неотапливаемых складах, в паркингах и на эстакадах. Подбор ведут по диаметру и объёму защищаемой сети.

Серий в категории2

Исполнений5

ПроизводительЗАО «ПО «Спецавтоматика»

СтандартГОСТ Р 51052

Серии в категории

Узел управления "Спринт"

2 исполнений от 290 950 ₽

Эксгаустер, термочехол

3 исполнений

Узел управления "Спринт"

Группа

Узел управления "Спринт" и Эксгаустер

Описание

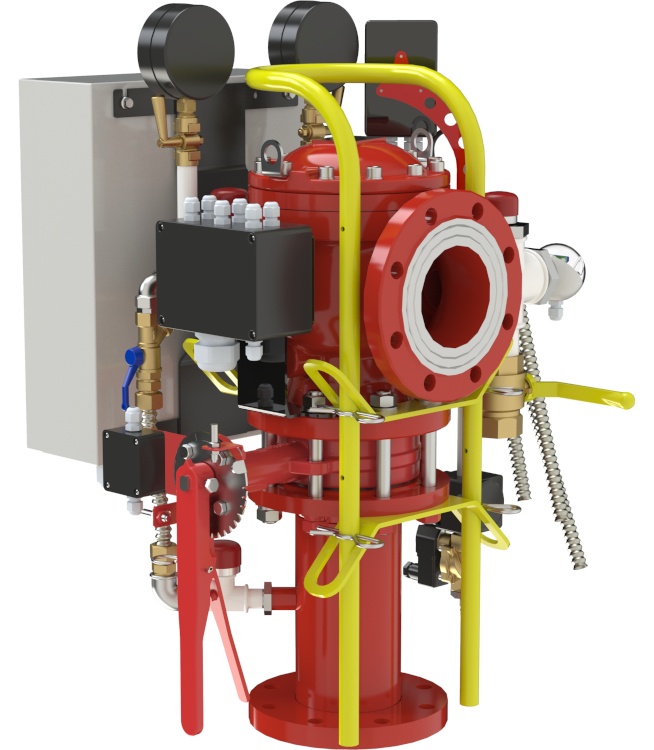

Узел управления «Спринт» — фланцевый узел для спринклерно-дренчерных автоматических установок пожаротушения, работающих по алгоритму предварительного действия. После срабатывания пожарных извещателей или спринклерного оросителя узел заполняет питающие и распределительные трубопроводы огнетушащим веществом, поэтому магистраль в дежурном режиме остаётся сухой. Такая схема предотвращает ложную подачу воды при случайном повреждении трубопровода.

Узел управления «Спринт» выпускают в двух исполнениях: по алгоритму предварительного действия и по алгоритму предварительного действия с контролем пуска — второй вариант дополнительно подтверждает фактический запуск установки. Рабочее положение вертикальное, присоединение фланцевое, номинальное напряжение питания 220 В. Узел «Спринт» связывает шлейф сигнализации и трубопроводную часть установки, объединяя электрическую и гидравлическую логику пуска. Спринклерно-дренчерное исполнение позволяет применять узел «Спринт» и в системах с побудительной сетью, и в установках с принудительным пуском оросителей. Контроль пуска выводят на приёмно-контрольный прибор, что подтверждает работу установки дежурному персоналу.

В серию входят два типоразмера: «Спринт-100» с номинальным диаметром DN 100 и «Спринт-150» с номинальным диаметром DN 150, оба на рабочее давление 1,6 МПа. Диаметр узла подбирают под расход системы и сечение магистрали защищаемого объекта.

Медиа


Область применения

Узел подходит для объектов, где протечка недопустима, — архивов, серверных, музейных хранилищ. Проектирование систем с узлом выполняется по СП 5.13130.2009 (инерционность установки — не более 180 с).

Преимущества

Питание от сети 220 В или встроенного аккумулятора 12 В / 2,3 А·ч обеспечивает работоспособность при отключении электричества Три алгоритма управления — предварительного действия, с контролем пуска и двойного контроля — выбираются при проектировании без замены оборудования Цифровой дифференциальный сигнализатор давления «Стресс» в связке с эксгаустерами позволяет использовать практически неограниченный объём воздушной секции трубопровода ШКУЗ постоянно контролирует целостность пусковых цепей, состояние запорного органа и давление на входе и выходе — без дополнительных датчиков КПУУ «Спринт» применяется на объектах с риском механического повреждения трубопровода: производственных цехах, нефтехимических объектах, морозильных камерах, военных сооружениях

{"DN": ["DN100", "DN150"], "Габаритные размеры упаковки LxBxH, мм, не более": ["900x700x790"], "Масса УУ «Спринт» с упаковкой, кг, не более": ["135", "185"]}

Видео (RuTube)

Узел управления "Спринт". Установка в дежурный режим и принцип работы

Узел управления "Спринт". Алгоритмы работы

Режим отображения

Сгруппировано (страницы типов)

Read more about Узел управления "Спринт"

Эксгаустер, термочехол

Группа

Узел управления "Спринт" и Эксгаустер

Описание

Эксгаустер с электроприводом (Ду50) обеспечивает автоматический сброс воздуха из воздухозаполненных спринклерных систем после поступления управляющего сигнала, до момента заполнения питающего и распределительных трубопроводов огнетушащим веществом.

Воздух из камеры объёмом 1 м³ под давлением 0,35 МПа стравливается до 0,20 МПа не более чем за 3 с. Управляющий сигнал — 12 В при токе 55 мА; питание идёт от сети 220 В или встроенного аккумулятора 12 В, 2,3 А·ч. Максимальное пневматическое давление составляет 0,60 МПа, гидравлическое — 1,2 МПа, масса узла не превышает 31 кг. Для работы при низких температурах эксгаустер комплектуется термочехлом с саморегулирующимся греющим кабелем и термостатом: он держит внутри плюс 5 °C при наружных минус 40 °C и рассчитан на диапазон от минус 55 до плюс 110 °C.

В поставку входят эксгаустер в сборе, два переходных патрубка L=140 мм и две разъёмные муфты DN50 для присоединения к трубопроводу.

Медиа




Область применения

Применяют эксгаустер в составе установок водяного и пенного пожаротушения на воздушных и воздушно-водяных секциях, где требуется быстро освободить трубопровод перед подачей ОТВ.

Преимущества

Встроенный аккумулятор 12 В / 2,3 А·ч обеспечивает работу при отключении сетевого питания 220 В — установка сохраняет боеготовность при авариях в электросети Быстросъёмные муфты DN50 позволяют подключить и отключить эксгаустер без сварочных работ и без демонтажа смежных участков трубопровода Термочехол с саморегулирующимся греющим кабелем РИЗУР-СГЛ поддерживает внутреннюю температуру не ниже +5 °C при наружных −40 °C — эксгаустер работает в неотапливаемых помещениях и на открытых площадках Сброс воздуха из камеры объёмом 1 м³ под давлением 0,35 МПа до 0,20 МПа занимает не более 3 с, что минимизирует задержку подачи огнетушащего вещества

{"Габаритные размеры упаковки LхВхН термочехла, мм, не более": ["760х300х610"], "Масса термочехла с упаковкой, кг, не более": ["6"], "Габаритные размеры упаковки LхВхН эксгаустера, мм, не более": ["910х260х660"], "Масса эксгаустера с упаковкой, кг, не более": ["45"]}

Время сброса воздуха из воздушной камеры объемом 1 м3, находящейся под давлением (0,35 ± 0,05) МПа, до достижения давления (0,20 ± 0,02) МПа не более 3 с. Напряжение управляющего сигнала 12 В, при токе 55 мА. Питание от сети переменного тока напряжением 220 B либо от встроенного аккумулятора (12 В, 2,3 A∙ч.) Максимальное пневматическое давление 0,60 МПа, гидравлическое - 1,2 МПа. Масса не более 31 кг.

Режим отображения

Плоско (артикулы на серии)

Артикулы

Эксгаустер в сборе Эксгаустер в сборе — — — — — — —

Патрубок переходной L=140 мм Патрубок переходной L=140 мм — — — — — — —

DN50 Муфта трубопроводная разъемная DN50 — — — — — — —
