Оповещатель «Шмель-12» — взрывозащищённый звуковой оповещатель с маркировкой взрывозащиты 0ExiasIICT6. По команде системы пожарной сигнализации он выдаёт звуковые сигналы, предупреждая людей о пожаре или необходимости эвакуации в зонах, где возможно образование взрывоопасной среды.

Искробезопасное исполнение позволяет включать его в цепи систем оповещения через соответствующие барьеры, не создавая риска воспламенения окружающей среды. Искробезопасные параметры устройства: Ui — 25 В, Ii — 600 мА, Pi — 3 Вт, Ci — 20 пФ, Li — 10 мкГн. Уровень громкости звуковых сигналов на расстоянии 1 м составляет не менее 95 дБ, чего достаточно для перекрытия производственного шума. Напряжение питания — 12 В, потребляемый ток не превышает 63 мА, степень защиты оболочкой — IP67, что допускает эксплуатацию в условиях пыли и влаги. Предусмотрены выбор тональности сигнала (звонок, сирена, трель) и кронштейн с регулировкой угла наклона; конструкция допускает встраивание в технологическое оборудование и элементы интерьера.

Серия представлена одним исполнением — оповещателем «Шмель-12» 0ExiasIICT6 на три сигнала с напряжением питания 12 В, которое подбирают под схему системы оповещения объекта.

Ороситель дренчерный эвольвентный «ОЭ» во взрывозащищённом исполнении тушит и локализует возгорания оборудования, механизмов, ёмкостей и помещений. Тушит он водой и пеной низкой кратности; эвольвентная форма канала даёт более интенсивный поток огнетушащего вещества, чем у розеточных оросителей.

Взрывозащищённый ороситель сохраняет интенсивность орошения горящих поверхностей и подаёт огнетушащее вещество прямо на очаг во взрывоопасной зоне, не создавая источников искрения. Изделие устанавливают в любом пространственном положении и в любой климатической зоне, внутри помещений и снаружи. Дренчерная схема означает групповой пуск секции по сигналу установки, без термоколбы, поэтому орошение всей зоны начинается одновременно. Российских аналогов у оросителя нет. По заказу его поставляют с приварной муфтой и декоративным покрытием.

В серию входят два типоразмера: ОЭ-16 с коэффициентом производительности 0,28 и резьбой R1/2, а также ОЭ-25 с коэффициентом 0,85 и резьбой G1-B.

Сигнализатор уровня жидкости контролирует наличие или отсутствие огнетушащего вещества в резервуаре или трубопроводе и сообщает об этом сухими контактами. Взрывозащищённое исполнение с маркировкой 1Exd[ib]IICT4 и кабельным вводом допускает установку на взрывоопасных объектах.

Сигнализатор уровня жидкости формирует три сигнала. «Норма» и «Авария» выводятся на контактную группу «Норма/Авария»: в норме контакты замкнуты, при аварии размыкаются, поэтому обрыв линии тоже воспринимается как авария. Сигнал «Уровень» выдаётся отдельными контактами при достижении электродом заданного состояния. Режим срабатывания — по затоплению или по осушению электрода — задаётся миниджампером, что позволяет применять прибор и для контроля наполнения, и для контроля опорожнения. Реле коммутируют цепи переменного и постоянного тока до 0,1 А при напряжении до 250 В, время срабатывания — не более 2 с. Питание подаётся в диапазоне от 8 до 30 В, потребляемый ток не превышает 20 мА, мощность — 0,6 Вт. Чувствительность настраивается под конкретный вид огнетушащего вещества перестановкой миниджамперов, так как электропроводность воды, раствора пенообразователя и других сред различается. Прибор сертифицирован в составе взрывозащищённого узла управления с комбинированным приводом УУ-Д100(150).

Серия представлена одним исполнением взрывозащищённого сигнализатора уровня жидкости.

Клапан электромагнитный электрического привода с соленоидом типа «100.383.100» — взрывозащищённый исполнительный элемент, который открывает подачу огнетушащего вещества по электрическому сигналу. Маркировка 1ExdIICT4X допускает его установку во взрывоопасных зонах.

Клапан управляется соленоидом, пусковое напряжение которого выбирается при заказе: 24 В постоянного тока или 220 В переменного тока. Потребляемая мощность соленоида не превышает 12 Вт для исполнения 24 В и 32 В·А для исполнения 220 В, а пусковой ток — соответственно не более 0,6 А и 0,2 А. Эти параметры закладывают в расчёт цепей управления и выбор источника питания установки. Взрывозащита вида «взрывонепроницаемая оболочка» позволяет ставить его на спецпроизводствах, где обычная электромагнитная арматура неприменима. Выбор пускового напряжения при заказе позволяет согласовать клапан с источником питания установки без дополнительных преобразователей.

Клапан сертифицирован в составе взрывозащищённого узла управления с комбинированным приводом УУ-Д100(150), то есть применяется как штатный электрический привод этого узла, а не как самостоятельное изделие. В серию входят два исполнения клапана — под пусковое напряжение 24 В и 220 В.

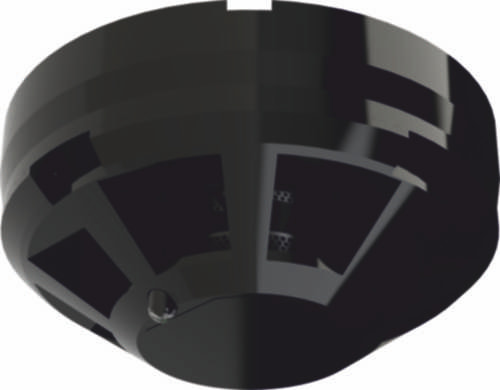

Извещатель пожарный дымовой оптико-электронный точечный ИП 212-1 «ДМС» — взрывозащищённый датчик, реагирующий на появление дыма в защищаемой зоне. Чувствительный элемент работает на оптико-электронном принципе: рассеяние света на частицах дыма вызывает срабатывание и выдачу тревожного извещения в систему пожарной сигнализации.

Чувствительность извещателя лежит в диапазоне 0,05–0,2 дБ/м, порог срабатывания — 0,125±0,075 дБ/м. Радиус зоны контроля составляет не более 6,4 м и зависит от высоты защищаемого помещения. Взрывозащита выполнена по виду «искробезопасная электрическая цепь ia» с параметрами: Ci не более 20 пФ, Li не более 10 мкГн, Ii не более 60 мА, Ui не более 28 В. Эти значения проектировщик учитывает при расчёте искробезопасных цепей.

Серия представлена одним исполнением — дымовым извещателем ИП 212-1 «ДМС» во взрывозащищённом корпусе, который подбирают под параметры искробезопасного шлейфа конкретного объекта.

Сигнализатор давления взрывозащищённый — исполнение универсального сигнализатора «СДУ-М» с маркировкой 1ExdIICT4 и кабельным вводом. Он фиксирует изменение давления рабочей среды относительно атмосферного: контактная группа замыкается или размыкается, и установка получает сигнал о срабатывании.

Взрывозащита вида «взрывонепроницаемая оболочка» локализует возможное воспламенение внутри корпуса и не передаёт его в окружающую атмосферу. Сигнализатор формирует команду о прохождении огнетушащего вещества и передаёт её в приёмно-контрольный прибор автоматики. Диапазон контролируемых давлений под мембраной — от 0 до 15,0 МПа, что охватывает большинство схем водяного и пенного пожаротушения, включая линии высокого давления. Кабельный ввод обеспечивает герметичный и взрывозащищённый подвод линии связи к контактной группе. При этом сигнализатор сохраняет совместимость по присоединительным и электрическим параметрам с обычным «СДУ-М» и закладывается в проект без переработки схемы.

В серию входят сам взрывозащищённый сигнализатор давления и приварная муфта с прокладкой для его монтажа на трубопровод.

Извещатель тепловой ИП 114-5 — максимальный пожарный извещатель для обнаружения возгорания по повышению температуры в помещениях зданий и сооружений. Извещатель ИП 114-5 выпускают по ТУ 26.30.50-043-00226827-2020 для работы в составе автоматических установок пожаротушения и пожарной сигнализации, в том числе во взрывоопасных зонах. Прибор построен на термореле с нормально-замкнутыми контактами и при достижении порога размыкает шлейф, выдавая извещение о пожаре.

Маркировка взрывозащиты 0Ex ia IIC T6 Ga относит извещатель к группе особовзрывобезопасного оборудования, поэтому его подключают в искробезопасные цепи шлейфов во взрывоопасных зонах. Чувствительный элемент использует эффект памяти формы: при перегреве он меняет геометрию и размыкает контакты реле, а после остывания возвращается в исходное положение, поэтому в дежурном режиме извещатель не потребляет ток. Класс выбирают по температуре в защищаемом помещении: чем выше фоновый нагрев, тем выше должен быть порог срабатывания, иначе извещатель даёт ложные сработки.

По ГОСТ Р 53325-2012 извещатель выпускают двух классов. Класс А2 срабатывает при температуре от 54 до 70 °C; отдельное исполнение А2 с прецизионной температурой срабатывания не выше 54 °C предназначено для прихожих квартир в зданиях высотой более 28 м. Класс А3 рассчитан на срабатывание при температуре от 64 до 76 °C. При расчёте числа извещателей в шлейфе учитывают переходное сопротивление — не более 0,5 Ом. Извещатель поставляется упаковкой по 180 штук, наклейки идут отдельными листами.

Узел управления дренчерный с комбинированным приводом во взрывозащищённом исполнении управляет подачей воды или пены в дренчерной установке пожаротушения. Комбинированный привод объединяет три способа пуска — ручной, электрический и гидравлический, — поэтому секцию можно запустить и автоматически по команде, и вручную на месте.

Узел рассчитан на размещение во взрывоопасных зонах: входящие электротехнические устройства имеют маркировку 1ExdIICT4. В состав входят сигнализатор давления универсальный «СДУ-М», электромагнитный клапан с соленоидом типа 100.383.100 и взрывозащищённая коробка соединений; напряжение питания цепей управления — 24 В. Узел монтируется вертикально на фланцах. Наличие ручного, электрического и гидравлического пуска в одном узле повышает живучесть установки: при отказе одного канала секцию запускают другим, что важно для ответственных производств с непрерывным технологическим циклом.

В линейку входят четыре типоразмера с условным проходом DN 100 и DN 150 под разную производительность секции и схему обвязки.
