Извещатели

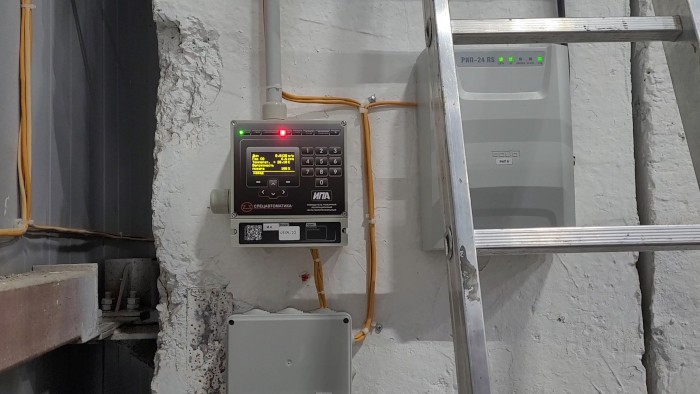

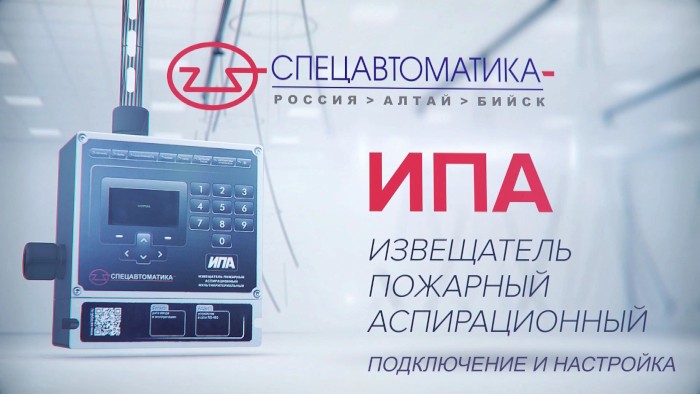

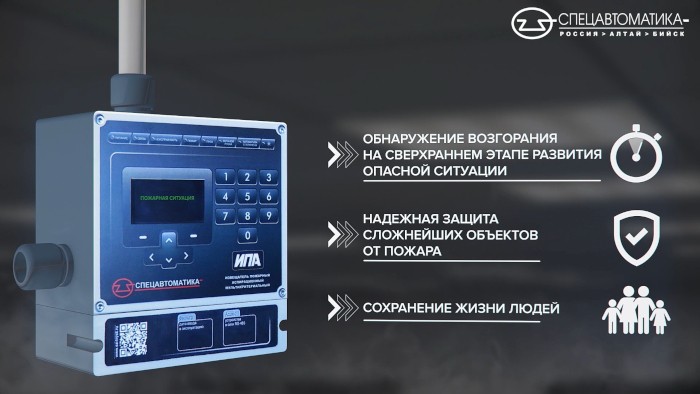

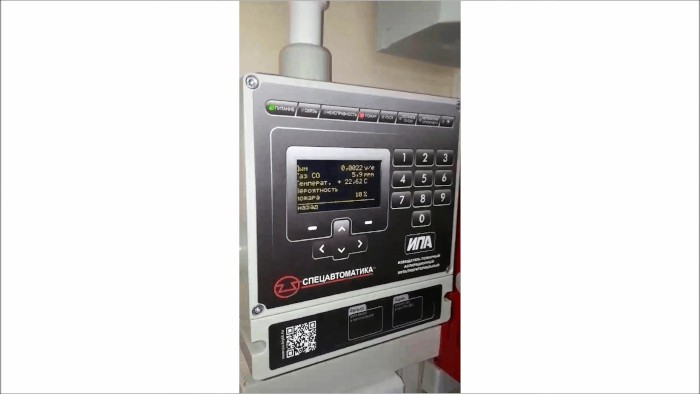

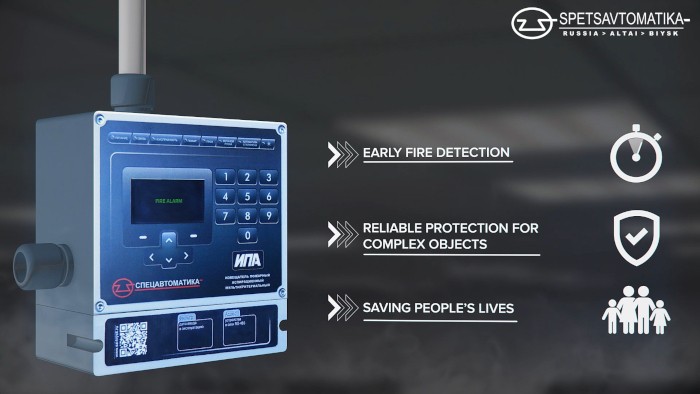

Извещатель аспирационный ИПА-СЕЛЕКТ — пожарный извещатель с активным отбором воздуха через систему труб с отверстиями, проложенную в защищаемой зоне. Прибор анализирует отобранную пробу по концентрации дыма, угарного газа и температуре и формирует во внешние цепи сигналы «Дежурный режим», «Пожар 1», «Пожар 2», «Пуск», «Останов пуска» и «Неисправность».

Активный отбор пробы помогает отстроиться от помех — пара, мелкодисперсной пыли, сценического дыма. Прибор выпускается в нескольких вариантах обнаружения. Дымовой реагирует только на дым. Комбинированный сочетает контроль дыма и газа CO. Мультикритериальный анализирует дым как профилирующий фактор вместе с температурой и газом CO, что повышает достоверность обнаружения и снижает риск ложных срабатываний. Трубная разводка извещателя позволяет вынести точки отбора пробы в труднодоступные зоны, сохранив прибор в доступном для обслуживания месте.

Серия представлена исполнением ИП 212-4 ИПА-СЕЛЕКТ; конкретный вариант обнаружения подбирают под условия и риски защищаемого объекта.

Устройство для продувки трубопровода работает совместно с аспирационными пожарными извещателями ИПА-Селект и ИПА v5 и автоматизированно удаляет пыль с внутренних стенок и заборных отверстий трубопровода аспирационной системы.

Устройство для продувки имеет снизу два ввода для подключения извещателя ИПА и пылесоса и сверху один вывод для воздухозаборного трубопровода. Внутри корпуса стоят шаровые краны с электроприводом, которые переключают режимы «дежурный» и «продувка», а также контактор управления питанием пылесоса; сам пылесос подключают к розетке на стенке устройства. В дежурном режиме воздухозаборный канал работает на извещатель, а в режиме продувки краны перенаправляют поток и включают пылесос, который вытягивает осевшую пыль. После очистки устройство автоматически возвращается в дежурное состояние и восстанавливает контроль канала. Автоматизация продувки избавляет от ручной чистки трубопровода и продлевает межсервисный интервал аспирационной системы, сохраняя её чувствительность к дыму на запылённых объектах.

Линейка представлена одним исполнением, рассчитанным на штатную обвязку аспирационной системы на базе извещателей ИПА производства «Спецавтоматики»; пылесос в комплект поставки не входит и подбирается отдельно.

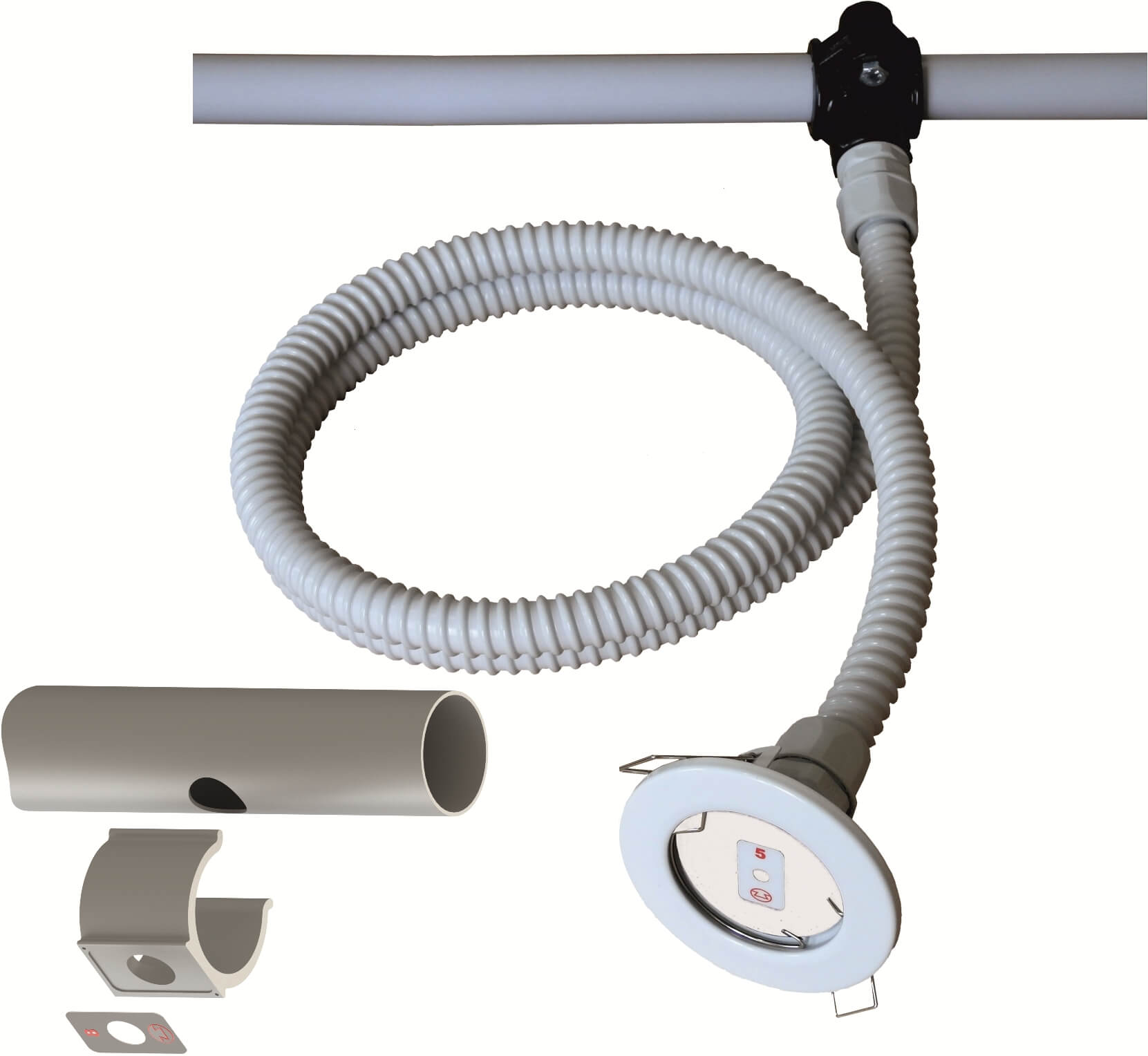

Аксессуары для аспирационного извещателя ИПА — расходные и монтажные элементы воздухозаборного тракта. Аспирационный извещатель забирает воздух через сеть трубок с калиброванными отверстиями, и эти аксессуары обеспечивают правильную работу и обслуживание тракта.

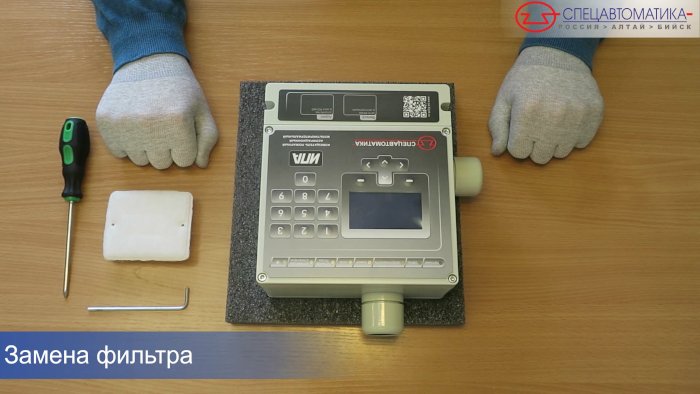

Наклейки задают равномерный забор воздуха по длине воздухозаборного трубопровода: их подбирают по диаметру отверстия так, чтобы каждая точка тракта давала сопоставимый поток. Клипсы фиксируют наклейки на отверстиях, а центровочное сверло 12,1–12,6 мм готовит под них посадочные отверстия в трубе. Картридж-фильтр защищает измерительную камеру извещателя от пыли; его меняют по сигналу «Авария» канала «Поток» у ИПА v3 или по сообщению о замене фильтра у ИПА v4, v5 и ИПА-Селект. Капилляр применяют для скрытой установки или забора воздуха из замкнутого объёма — серверного шкафа, шкафа автоматики, а устройство сброса конденсата отводит влагу из труб.

В линейку входят комплекты наклеек с калиброванными отверстиями диаметром от 2,5 до 9 мм, клипсы для их крепления, картриджи-фильтры, капилляры, центровочное сверло, уплотнители крышек и устройство сброса конденсата — сопутствующие монтажные принадлежности для извещателя ИПА.

Комплект для обслуживания собирает в одном наборе инструмент и расходные материалы для пусконаладки, профилактики и проверки аспирационного пожарного извещателя ИПА. Аспирационный извещатель постоянно прокачивает воздух через сеть воздухозаборных трубок, поэтому его обслуживание отличается от обслуживания точечных извещателей и требует специнструмента.

Готовый комплект упрощает пусконаладочные и профилактические работы: монтажнику не приходится собирать инструмент по позициям и искать совместимый интерфейсный адаптер. Регулярная чистка камеры и проверка воздухозаборного тракта наклейками с калиброванными отверстиями поддерживают чувствительность извещателя на проектном уровне и снижают число ложных срабатываний.

В набор входят чистящее средство для оптических экранов, тестовая трубка для проверки на срабатывание, антистатические перчатки и кисточка, отвёртка и имбусовый ключ, фитиль, преобразователь интерфейса USB-485, три клипсы и комплект наклеек с калиброванными отверстиями. Тестовая трубка проверяет реакцию извещателя и исправность трубопроводной системы, а антистатические перчатки и кисточка защищают оптическую камеру при чистке от статики и пыли. Клипсы и наклейки восполняют расходные элементы воздухозаборных отверстий. Преобразователь USB-485 нужен для подключения к извещателю с ноутбука при настройке и считывании параметров. Серия представлена одним комплектом для обслуживания аспирационного извещателя ИПА.

Аспирационный извещатель ИПА v5 относится к классу пожарных извещателей с принудительным отбором проб воздуха из защищаемого помещения. Внутри серии представлен пожарный извещатель ИП 212-5 ИПА — устройство, которое непрерывно прокачивает воздух через систему воздухозаборных трубок и анализирует его на наличие продуктов горения. Такой принцип отличает аспирационный извещатель от точечных дымовых датчиков: контроль ведётся не в одной точке, а по всей трассе забора воздуха, что позволяет раньше обнаружить задымление на стадии тления, когда видимого пламени ещё нет.

Извещатель ИПА v5 включается в шлейф пожарной сигнализации и взаимодействует с приёмно-контрольным прибором по принятой на объекте схеме. Точки забора проб распределяют по площади защищаемой зоны согласно проекту. Конкретные характеристики исполнения уточняются по технической документации производителя — ЗАО ПО «Спецавтоматика».

Серия рассчитана на стационарную установку и постоянный режим контроля воздушной среды охраняемого помещения.

Извещатель тепловой ИП 114-5 — максимальный пожарный извещатель для обнаружения возгорания по повышению температуры в помещениях зданий и сооружений. Извещатель ИП 114-5 выпускают по ТУ 26.30.50-043-00226827-2020 для работы в составе автоматических установок пожаротушения и пожарной сигнализации, в том числе во взрывоопасных зонах. Прибор построен на термореле с нормально-замкнутыми контактами и при достижении порога размыкает шлейф, выдавая извещение о пожаре.

Маркировка взрывозащиты 0Ex ia IIC T6 Ga относит извещатель к группе особовзрывобезопасного оборудования, поэтому его подключают в искробезопасные цепи шлейфов во взрывоопасных зонах. Чувствительный элемент использует эффект памяти формы: при перегреве он меняет геометрию и размыкает контакты реле, а после остывания возвращается в исходное положение, поэтому в дежурном режиме извещатель не потребляет ток. Класс выбирают по температуре в защищаемом помещении: чем выше фоновый нагрев, тем выше должен быть порог срабатывания, иначе извещатель даёт ложные сработки.

По ГОСТ Р 53325-2012 извещатель выпускают двух классов. Класс А2 срабатывает при температуре от 54 до 70 °C; отдельное исполнение А2 с прецизионной температурой срабатывания не выше 54 °C предназначено для прихожих квартир в зданиях высотой более 28 м. Класс А3 рассчитан на срабатывание при температуре от 64 до 76 °C. При расчёте числа извещателей в шлейфе учитывают переходное сопротивление — не более 0,5 Ом. Извещатель поставляется упаковкой по 180 штук, наклейки идут отдельными листами.

Извещатель пожарный газовый ИП 435-1 реагирует на угарный газ (CO), который выделяется при тлении и на ранней стадии горения. Газовый канал обнаружения дополняет тепловой и позволяет распознать очаг раньше, чем появляется открытое пламя или плотный дым.

Прибор работает в нескольких режимах: мультикритериальном, комбинированном, пороговом газовом и пороговом тепловом — режим выбирается под характер защищаемого помещения. Чувствительность настраивается отдельно по CO и по температуре, по шесть диапазонов на каждый параметр. Встроенный контроль работоспособности следит за исправностью каналов и позволяет включать ИП 435-1 в системы с автоматическим тестированием шлейфов, а защита от переполюсовки исключает выход извещателя из строя при ошибке в полярности подключения.

Серия выпускается в двух исполнениях корпуса — белом и сером; электрические и функциональные характеристики у них одинаковы.
