Как расшифровать маркировку оросителя: обозначения по ГОСТ Р 51043

Строка вида СВО0-РНо0,42-R1/2/Р57.В3-«СВН-К80» стоит в проектной спецификации, накладной и паспорте оросителя. Это не складской артикул, а паспорт изделия в одну строку: из неё читаются тип оросителя, вид огнетушащего вещества, направление розетки, коэффициент производительности, резьба и температура срабатывания. Структуру обозначения задаёт ГОСТ Р 51043-2002 (с изм. 1, действует), и техинфо «Спецавтоматики» приводят обозначения каждой серии именно по этой схеме.

Ниже — полная структура обозначения, таблица-шпаргалка и разбор пяти реальных обозначений серий из нашего каталога.

Из чего состоит обозначение по ГОСТ Р 51043

Общий шаблон:

[С|Д][В|П|У][О|S][0|1]-[Р][В|Н|Г|У][о|д] К -Rразмер /[Р]Т .В3 -«торговое имя»

Посимвольный разбор на примере из заводского техинфо — СВО0-РНо0,42-R1/2/Р57.В3-«СВН-К80»:

1. С — ороситель спринклерный, с тепловым замком. Первая буква делит любой ороситель надвое: Д — дренчерный, замка нет.
2. В — водяной. Та же позиция кодирует вид ОТВ: П — пенный, У — универсальный (вода и пена).
3. О — общего назначения; S — специального назначения.
4. 0 — направленность потока: концентричная. 1 — односторонняя, например у «Бриз-Горизонт».
5. Р — конструктивное исполнение: розеточный.
6. Н — монтажное положение розеткой вниз. Другие буквы позиции: В — вверх, Г — горизонтально, У — универсальное.
7. о — без покрытия; д — декоративное полиэфирное.
8. 0,42 — коэффициент производительности, дм³/(с·10·МПа^0,5).
9. R1/2 — присоединительный размер по ГОСТ 6211-81; у крупных моделей R3/4 и R1.
10. Р57 — вид теплового замка (разрывная стеклянная колба) и номинальная температура срабатывания, °С.
11. В3 — климатическое исполнение и категория размещения по ГОСТ 15150-69.
12. «СВН-К80» — заводское торговое имя модели.

В проекте и накладной обозначение и торговое имя идут парой — пример записи при заказе из техинфо завода выглядит именно так: СВО0-РНо0,42-R1/2/Р57.В3-«СВН-К80». При приёмке сверяйте и то и другое.

В техинфо завода кириллические С, В, Д, О соседствуют с латинской S у специальных моделей — так в первоисточнике. При заказе ориентируйтесь на паспорт конкретной позиции, а не на скриншот чужой карточки.

Таблица-шпаргалка: символ → что значит

Позиция 10 есть только у спринклерных (первая буква С). У дренчерных после резьбы сразу идёт В3 — блока температуры нет, потому что нет теплового замка.

Разбор реальных обозначений

СВО0-РНо0,42-R1/2/Р57.В3-«СВН-К80» — базовый спринклер вниз

Водяной спринклер общего назначения розеткой вниз: К 0,42, резьба R1/2, колба на 57 °С. Семейство СВВ/СВН выпускается с К от 0,35 до 0,84 и всеми температурами ряда 57–182 °С. Соседние строки техинфо серии отличаются ровно двумя позициями — РВо/РНо (розетка вверх/вниз) и значением К, читаются по той же схеме. Позиция В/Н — не косметика: по техинфо завода, ороситель розеткой вверх попутно охлаждает потолочное перекрытие и повышает его огнестойкость, розеткой вниз льёт сразу на защищаемую зону; эпюры орошения у исполнений разные.

СУS0-РНо1,28-R3/4/Р68.В3-«СОБР-17-Н» — складской универсальный

С — спринклерный, У — универсальный по ОТВ (вода и пена низкой кратности), S — специального назначения: быстродействующий ороситель повышенной производительности для складов. РНо — розеткой вниз, К 1,28, резьба R3/4, колба на 68 °С. Старшая модель записывается как СУS0-РВо1,91-R1/Р93.В3-«СОБР-25-В»: та же логика, но К 1,91, резьба R1, температура 93 °С. Блок после слэша кодирует и скорость реакции: номинальное время срабатывания СОБР — не более 300 с при 68 °С, 380 с при 93 °С, 600 с при 141 °С. У дренчерной версии серии меняется первая буква и исчезает температурный блок. Характеристики и цена — на карточке СОБР.

СВS0-ПВо 0,08-R1/2/Р57.В3-«Бриз-В» — ТРВ розеткой вверх

Спринклерный водяной специальный ороситель ТРВ розеткой вверх с колбой 57 °С и К 0,08 — так записан «Бриз-Вертикаль» в нашем объявлении о поставке. Пятая позиция здесь «П», а не «Р»: в заводских техинфо для неё расшифровано только «Р — розеточный», а у «Бриз» поток формирует винт-рассекатель со втулкой, без классической розетки-дефлектора. Отдельной заводской расшифровки буквы «П» в открытых документах нет — при заказе сверяйтесь с паспортом модели. Горизонтальная версия серии читается по той же схеме: СВS1-РГо 0,120-R1/2/Р68.В3-«Бриз-Горизонт» — односторонний поток (1), горизонтальный монтаж (Г), розеточный (Р). Карточка серии — «Бриз» ТРВ.

СВS0-ПНо 0,07-R1/2/Р57.В3-«РС-Н» — распылитель ТРВ вниз

Распылитель спринклерный специальный розеткой вниз, К 0,07 — минимальный коэффициент в нашем каталоге, исполнение бронза. От «Бриз-В» отличаются только две позиции: Н вместо В и значение К.

ДВО0-РВд0,42-R1/2/В3-«ДВВ-К80»-белый — дренчерный контраст

Пример из техинфо: дренчерный водяной общего назначения, розеткой вверх, с декоративным покрытием (д), белый. После резьбы сразу В3: блока Р57 нет, потому что теплового замка у дренчерного оросителя нет — открытие потока идёт по команде с узла управления. Отсутствие температуры в обозначении — признак дренчерной серии, а не недопечатка.

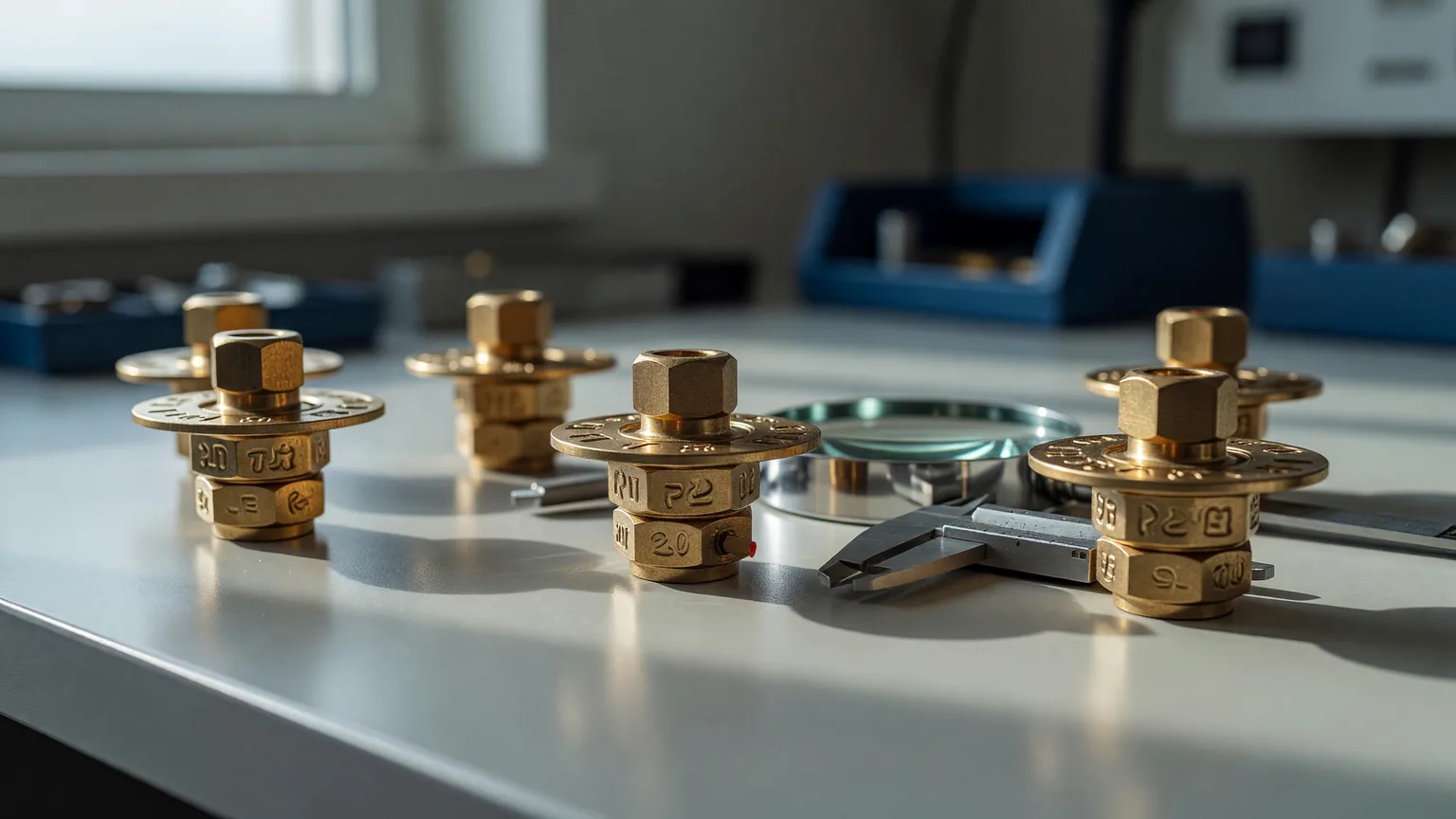

Что выбито на самом оросителе

Полное обозначение — для проекта и заказа. На розетках и корпусах завод ставит короткую маркировку:

• СВВ/СВН: СО-В - 0,42 – t°С – дата (серия – монтаж – К – температура – дата);
• СОБР: СУS-Н – 1,28 – 68° С – дата;
• «Бриз-Горизонт»: CS-Г – Бриз-Г – 0,120 – t°С – дата;
• ДВВ/ДВН: ДО-В – 0,35 – дата — температуры в корпусной маркировке дренчера нет, как и в полном обозначении.

Цвет жидкости в стеклянной колбе — температурный код: оранжевый, красный, жёлтый, зелёный, голубой, фиолетовый по ряду температур 57–182 °С. Полное соответствие температур и цветов — в статье «Температура срабатывания спринклера и цвет колбы». Наличие маркировки входит в обязательный осмотр перед установкой — вместе с проверкой розетки, корпуса и присоединительной резьбы.

Типичные ошибки прочтения

• 0,42 — не диаметр. Это коэффициент производительности для гидравлического расчёта. Диаметр выходного отверстия — отдельная характеристика: у СОБР-17 он 19,5 мм при индексе «17» в имени модели.
• Р57 — не давление. Р — вид теплового замка (разрывная колба), 57 — температура, °С. Рабочее давление приводят в характеристиках: у СОБР диапазон 0,1–1,2 МПа.
• В3 — не про колбу. Это климатическое исполнение и категория размещения по ГОСТ 15150-69. Диаметра колбы в обозначении нет — он в характеристиках: колбы 3 мм быстродействующие (коэффициент тепловой инерционности ниже 50 (м·с)^0,5 против 80 и выше у колб 5 мм у СВВ/СВН).
• Нет /Р57 у дренчерного — норма. Первая буква Д уже сообщила: теплового замка нет.
• В и Н не взаимозаменяемы. Направление факела задано конструкцией: «перевернуть» ороситель вместо заказа нужного исполнения нельзя.
• Две разные «Р» в одной строке. Пятая позиция (РВо) — конструктивное исполнение, розеточный; буква Р в температурном блоке (/Р57) — вид теплового замка, разрывная колба. Совпадение букв — типичный источник путаницы.
• Смешение латиницы и кириллицы — норма. У завода С, В, Д — кириллица, S — латиница. На карточках агрегаторов обозначения искажаются при наборе — сверяйтесь с паспортом.

Как сверить обозначение с проектом

1. Прочитайте первые семь символов: тип, ОТВ, назначение, поток, конструктивное исполнение, монтаж, покрытие.
2. Сверьте К и резьбу с гидравлическим расчётом: число после седьмого символа — расходная характеристика оросителя.
3. Сверьте температурный блок: номинал подбирается под температуру защищаемой среды, таблица температур — по ссылке выше.
4. Проверьте по заводским документам: ряды обозначений серии — в техинфо СВВ/СВН/ДВВ/ДВН, общие требования к монтажу и обслуживанию — в техинфо «Общие требования», норматив — ГОСТ Р 51043-2002.

Параметры серий продублированы фильтрами на карточках каталога — коэффициент, резьба, колба, монтаж, температура: СВВ/СВН — от 360 ₽, СОБР — от 1372 ₽, «Бриз» — от 603 ₽ (по каталогу на дату публикации).

Семь символов до первого дефиса отвечают, что за изделие перед вами; число после дефиса — расходная характеристика; блок после слэша — когда ороситель сработает. Расхождение хотя бы в одной позиции — повод не подписывать приёмку, пока обозначение не сверено с паспортом.
