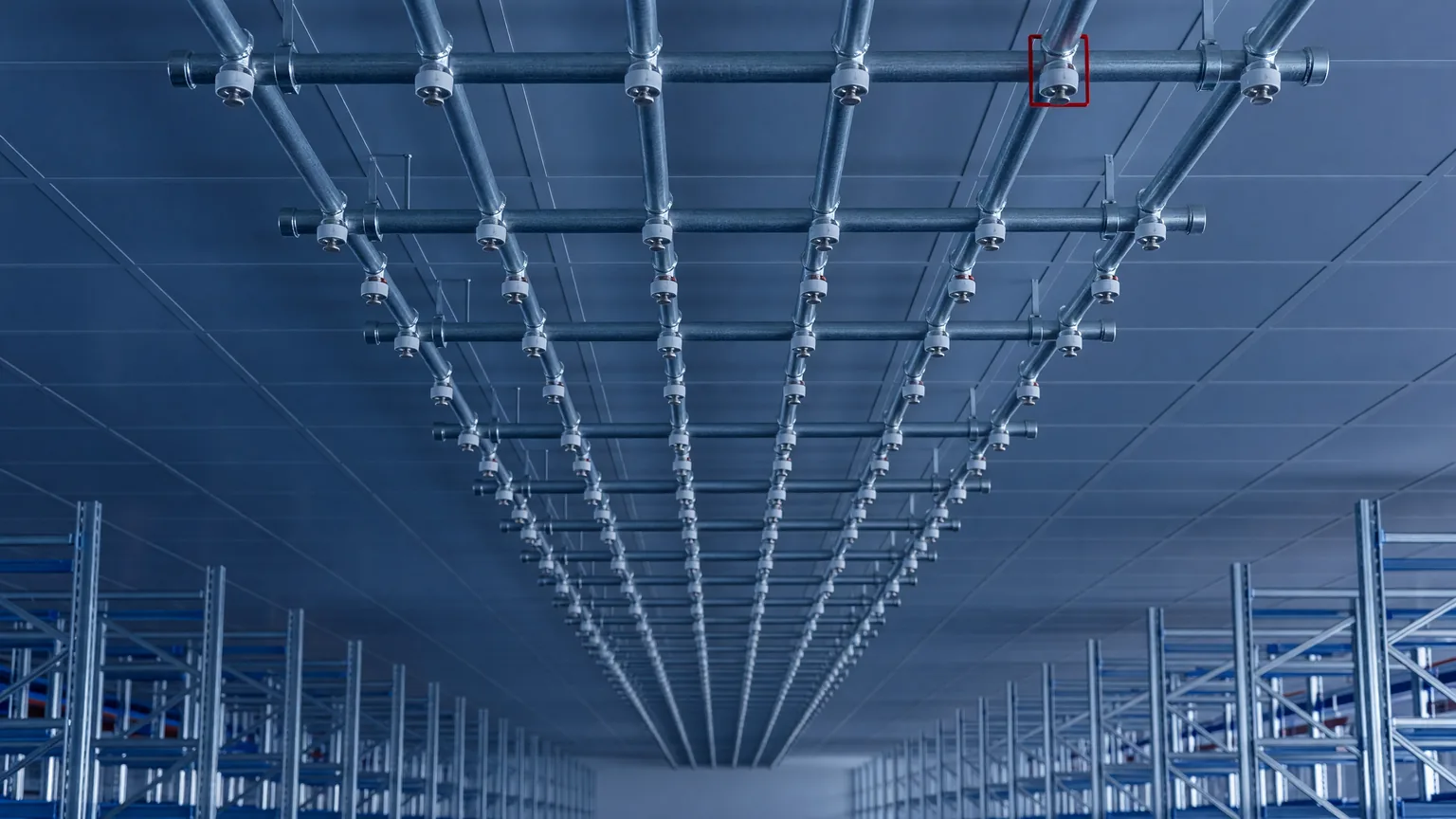

Шаг оросителей определяет метраж трубопровода и цену монтажа. Рамку задаёт СП 485.1311500.2020 «Установки пожаротушения автоматические. Нормы и правила проектирования»: минимум 1,5 м и максимум 3,5 м между оросителями, отступ до стен в половину шага, отметка теплового замка 0,08–0,30 м от перекрытия. Конкретную сетку под объект принимают по эпюрам орошения из технической документации производителя — свод правил даёт предельные значения, а не готовую расстановку. Ниже — все линейные величины с номерами пунктов, сводный чек-лист приёмки и узлы, которых в своде правил нет: затяжка и ЗИП.
Шаг между оросителями: максимум 3,5 метра
Пункт 6.1.4 ограничивает расстояние между оросителями тремя с половиной метрами для групп помещений 1–4.1 — это основной диапазон административных, торговых и производственных зданий. В действовавшем ранее СП 5.13130.2009 (утратил силу — приказ МЧС России от 17.02.2021 № 87; действующий документ — СП 485.1311500.2020) предельный шаг составлял 4,0 м.
Для действующих установок это превращается в практическое следствие: при капитальном ремонте, реконструкции или смене функционального назначения здания установку приводят к действующим нормам, и старая сетка с шагом 4,0 м требует переустройства — дополнительных оросителей, узлов и трубопровода. Заказчику это проще знать до начала ремонта, чем во время предписания.
Минимальный шаг в той же сетке — 1,5 м, о нём ниже. Внутри диапазона 1,5–3,5 м расстановку ведут по эпюрам орошения конкретной модели: у серии СВВ/СВН двенадцать типоразмеров с коэффициентом производительности от 0,35 до 0,84, и эпюра у каждого своя — плотная сетка с малым шагом и разреженная с большим закрываются разными исполнениями одной серии.
Минимум 1,5 метра и отступ до стен
Пункт 6.2.21 устанавливает два требования: расстояние между спринклерными (и дренчерными) оросителями по горизонтали — не менее 1,5 м, а расстояние от оросителя до стены или перегородки — не более половины расстояния между соседними оросителями.
Для стен из горючих материалов правило ужесточается: если конструкции имеют класс пожарной опасности К2, К3 или выше, отступ принимают не более 1,2 м, независимо от шага.
| Конструкция стен | Максимальный отступ оросителя до стены | Пункт |
|---|---|---|
| К0, К1 | не более ½ расстояния между оросителями | 6.2.21 |
| К2, К3 и более горючие | не более 1,2 м | 6.2.21 |
Измеряют обе величины по горизонтали: между осями соседних оросителей и от оси оросителя до плоскости стены. Отступ до стены — требование «не более»: с уменьшенным отступом угол получает орошение с запасом, с превышением — вдоль стены остаётся непроливаемая полоса.
От теплового замка до перекрытия
Пункт 6.2.11 задаёт отметку: расстояние от центра термочувствительного элемента теплового замка до плоскости перекрытия или покрытия — от 0,08 до 0,30 м.
Увеличение свыше 0,30 м и до 0,40 м допускается только с обоснованием: конструктивными решениями или расчётом, подтверждающим, что при срабатывании оросителя пожар не выйдет за пределы площади его орошения при требуемой интенсивности. Под конструктивным решением на практике понимают металлический экран над оросителем, который аккумулирует тепло и сокращает время вскрытия замка; расчётный путь — оценка пожарного риска. Такую практику отступлений разбирает ФГБУ ВНИИПО МЧС России в письме № 3281-12-1-02 от 21.07.2014 о расстановке спринклерных оросителей.
Настенные оросители
Для оросителей настенной установки тот же свод правил даёт отдельную вилку: расстояние от теплового замка до перекрытия — от 0,07 до 0,15 м (пункт 6.2.12).
Скатные крыши
На зданиях с односкатными и двускатными бесчердачными покрытиями с уклоном более 30° работает пункт 6.2.15: расстояние по проекции на горизонтальную плоскость от оросителей до стен и до конька — не более 1,5 м при конструкциях класса К0 и не более 0,8 м в остальных случаях. Конёк и примыкания к стенам — места, где сетка «по площади» чаще всего оставляет непроливаемую зону, поэтому здесь норматив жёстче.
Если отметка выше 0,40 м
Поднять ороситель выше 0,40 м от перекрытия обычным проектом нельзя. Путь один: обоснование через расчёт — подтвердить, что при принятой отметке замок вскрывается в нормативное время и установка локализует пожар в расчётной площади. Так оформляют отступления в высоких помещениях: со сценарием пожара, экранными решениями над оросителями и расчётом пожарного риска.
Воздуховоды и другие препятствия
Пункт 6.2.14 закрывает случай, когда под перекрытием висит широкая инженерная конструкция: воздуховод, технологический лоток, трубопроводный пучок шириной более 0,75 м с нижней отметкой 0,7 м и выше от пола. Препятствие экранирует орошение под собой, поэтому под ним предусматривают дополнительные оросители.
Подвесные потолки с ячейками — «грильято» — отдельный случай: ячейка пропускает тепло, но экранирует воду. Для них у завода есть готовые рекомендации по проектированию за потолками грильято, где расписан выбор оросителей и их привязка к ячейкам.
Чек-лист монтажника: все расстояния в одной таблице
| Параметр | Норма | Пункт СП 485 |
|---|---|---|
| Шаг между оросителями, группы помещений 1–4.1 | не более 3,5 м | 6.1.4 |
| Шаг между оросителями, минимум | не менее 1,5 м | 6.2.21 |
| Отступ до стен (К0, К1) | не более ½ шага | 6.2.21 |
| Отступ до стен (К2, К3 и горючие) | не более 1,2 м | 6.2.21 |
| Тепловой замок — перекрытие | 0,08–0,30 м | 6.2.11 |
| То же с конструктивным решением/расчётом | до 0,40 м | 6.2.11 |
| Настенные оросители — перекрытие | 0,07–0,15 м | 6.2.12 |
| Воздуховод шире 0,75 м, низ на 0,7 м и выше от пола | доп. оросители под препятствием | 6.2.14 |
| Скатная кровля с уклоном >30°, отступ до стен и конька | не более 1,5 м (К0) / 0,8 м (остальные) | 6.2.15 |
| ЗИП на объект | 5 / 10 / 15 шт. | 6.1.15 |
Таблица закрывает приёмку смонтированной сетки: монтажнику — перед сдачей, проектировщику — при проверке чужого проекта, заказчику — при спорах с подрядчиком.
Чем затягивать ороситель: «под ключ» и спецключ
ГОСТ Р 51043-2002 в пункте 5.1.4.4 требует монтировать ороситель торцевым специальным ключом, «под ключ»: усилие идёт в корпус, а не в розетку и колбу. Значения момента затяжки ГОСТ не нормирует — эта величина живёт в технической документации завода на конкретную серию, и брать цифру из сторонней таблицы нельзя: узлы уплотнения у производителей разные.
Ороситель по тому же ГОСТу неразборный и ремонту не подлежит (пункт 5.1.4.5): если при затяжке сорвана резьба, треснул корпус или повреждена колба — изделие идёт под замену целиком, дотягивать и герметизировать его нельзя. Затяжку выполняют ключом специальным универсальным; в каталоге он стоит от 664 ₽ (по каталогу на дату публикации).
ЗИП: сколько оросителей закладывать в спецификацию
Пункт 6.1.15 обязывает иметь на объекте запас оросителей из расчёта количества в системе: до 100 штук включительно — не менее 5, свыше 100 до 1000 — не менее 10, свыше 1000 — не менее 15. Снабженцу это означает, что запас — не «перестраховка», а требование свода правил, и закупать его нужно вместе с основной партией, тем же типоразмером и тем же исполнением.
Ориентир по деньгам: объект на 200 оросителей СВВ/СВН требует ЗИП 10 штук, при цене серии от 360 ₽ (по каталогу на дату публикации) это порядка 3 600 ₽ — несопоставимо со стоимостью простоя системы из-за одного сработавшего оросителя без замены.
Что СП 485 не нормирует
Два практических вопроса остаются за рамками свода правил:
- Расстояние до светильников, тепловых пушек и отопительных приборов. Цифры в СП 485 нет; нагретый корпус рядом с оросителем — риск ускоренного вскрытия замка, поэтому в проекте такие зоны разводят, а при невозможности — подбирают ороситель по номинальной температуре срабатывания.
- Фиксация гибких подводок. СП 485 допускает гибкие соединители без ограничения длины, но подводка не удерживает розетку в проектном положении: без кронштейна ороситель может отклониться после монтажа и увести эпюру от расчётной. Для углублённого и скрытого монтажа в потолках «Армстронг» применяется кронштейн с гибкой подводкой — от 86 ₽ (по каталогу на дату публикации).
Скрытый монтаж добавляет свою тонкость: плоская розетка ставится строго вниз, заподлицо с декоративной крышкой. В потолках из ГКЛ ороситель крепится на упор для монтажа скрытого оросителя (от 195 ₽), вместе с комплектом для скрытого монтажа (от 274 ₽); порядок работы показан в видео завода «Монтаж скрытого оросителя в потолке из ГКЛ». Полный обзор конструкций и типоразмеров — в статье о видах оросителей пожаротушения.
FAQ
Как измеряется расстояние между оросителями — по осям или по краям? Между осями, по горизонтали; отступ до стены — от оси оросителя до плоскости стены (пункт 6.2.21).
Можно ли поставить ороситель выше 0,30 м от перекрытия? До 0,40 м — с экраном или расчётом локализации пожара в площади орошения (пункт 6.2.11), выше — только отдельным обоснованием.
Чем затягивать ороситель и с каким моментом? Ключом «под ключ» (пункт 5.1.4.4 ГОСТ Р 51043-2002); момент затяжки — из техдокументации завода.
Сколько оросителей закладывать в ЗИП? Не менее 5 при системе до 100 штук, не менее 10 — до 1000, не менее 15 — свыше 1000 (пункт 6.1.15 СП 485).
Нормативная база статьи: СП 485.1311500.2020 (с изменениями № 1 и № 2) и ГОСТ Р 51043-2002. Общие требования к оросителям завод «Спецавтоматика» изложил в документе «Техническая информация. Оросители: общие требования» — он открыт в разделе документации на нашем сайте.
