Техническая информация («СВВ», «СВН», «ДВВ», «ДВН»)
Тех. информацияОроситель спринклерный и дренчерный водяной «СВВ», «СВ Н», «ДВВ», «ДВН»
СВО0-РВо(д)0,35-R1/2/Р57(68, 79, 93, 141, 182).В3-«СВВ-10»
СВО0-PВо(д)0,42-R1/2/P57(68, 79, 93, 141, 182).В3-«СВВ-К80»
СВО0-РВо(д)0,47-R1/2/P57(68, 79, 93, 141, 182).В3-«СВВ-12»
СВО0-РВо(д)0,60-R1/2/Р57(68, 79, 93, 141, 182).В3-«СВВ-К115»
СВО0-PВо(д)0,77-R1/2/P57(68, 79, 93, 141, 182).В3-«СВВ-15»
СВО0-РВо(д)0,84-R1/2/P57(68, 79, 93, 141, 182).В3-«СВВ-К160»
СВО0-РНо(д)0,35-R1/2/P57(68, 79, 93, 141, 182).В3-«СВН-10»
СВО0-РНо(д)0,42-R1/2/Р57(68, 79, 93, 141, 182).В3-«СВН-К80»
СВО0-PНо(д)0,47-R1/2/P57(68, 79, 93, 141, 182).В3-«СВН-12»
СВО0-РНо(д)0,60-R1/2/P57(68, 79, 93, 141, 182).В3-«СВН-К115»
СВО0-РНо(д)0,77-R1/2/Р57(68, 79, 93, 141, 182).В3-«СВН-15»
СВО0-РНо(д)0,84-R1/2/Р57(68, 79, 93, 141, 182).В3-«СВН-К160»
Рекомендуем в качестве альтернативы рассмотреть применение в проектах оросителей «СУУ», «ДУУ», которые могут устанавливаться как вертикально розеткой вверх, так и вниз, что делает возможным использование в пределах одного помещения оросителей одного типа с разным монтажным положением. В качестве ОТВ может быть вода, вода со смачивателем или пена низкой кратности.
ДВО0-РВо(д)0,35-R1/2/В3-«ДВВ-10»
ДВО0-РВо(д)0,42-R1/2/В3-«ДВВ-К80»
ДВО0-РВо(д)0,47-R1/2/В3-«ДВВ-12»
ДВО0-РВо(д)0,60-R1/2/В3-«ДВВ-К115»
ДВО0-РВо(д)0,77-R1/2/В3-«ДВВ-15»
ДВО0-РВо(д)0,84-R1/2/В3-«ДВВ-К160»
ДВО0-РНо(д)0,35-R1/2/В3-«ДВН-10»
ДВО0-РНо(д)0,42-R1/2/В3-«ДВН-К80»
ДВО0-РНо(д)0,47-R1/2/В3-«ДВН-12»
ДВО0-РНо(д)0,60-R1/2/В3-«ДВН-К115»
ДВО0-РНо(д)0,77-R1/2/В3-«ДВН-15»
ДВО0-РНо(д)0,84-R1/2/В3-«ДВН-К160»
Назначение и область применения
Оросители спринклерные и дренчерные водяные предназначены для тушения очагов пожара, их локализации водой или водой со смачивателем из водного раствора пенообразователя общего назначения углеродистого синтетического типа «S». Рабочую концентрацию смачивателя следует уточнять по нормативной документации.
Оросители могут применяться при проектировании водяных завес (пример расчёта см. в разд. Ороситель дренчерный для водяных завес «ЗВН-180).
Оросители предназначены для использования в составе систем водяного пожаротушения в любых помещениях, соответствующих климатическому исполнению В и категории размещения 3 по ГОСТ 15150-69 - в закрытых помещениях, например в металлических, каменных, бетонных, деревянных.
По монтажному расположению оросители подразделяются на устанавливаемые вертикально розеткой вверх («СВВ» и «ДВВ») и устанавливаемые вертикально розеткой вниз («СВН» и «ДВН»).
Исходя из различных условий эксплуатации оросители подвергаются декоративной отделке – полимерному покрытию. Оросители, устанавливаемые вертикально розеткой вниз, можно монтировать совместно с отражателем, с устройством углубленного монтажа и с решеткой защитной.
Функциональные возможности
и особенности
-
Исполнение в любом цвете.
-
Изготовление с резьбовым уплотнителем (герметиком).
-
Возможность поставки в комплекте с приварной муфтой.
Технические характеристики*
| Наименование параметра | Значение параметра для оросителей | |||||
|---|---|---|---|---|---|---|
| СВВ(Н)-10 ДВВ(Н)-10 |
СВВ(Н)-К80 ДВВ(Н)-К80 |
СВВ(Н)-12 ДВВ(Н)-12 |
СВВ(Н)-К115 ДВВ(Н)-К115 |
СВВ(Н)-15 ДВВ(Н)-15 |
СВВ(Н)-К160 ДВВ(Н)-К160 |
|
| Диаметр выходного отверстия, мм | 10,50 | 11,10 | 12,10 | 13,30 | 15,20 | 15,94 |
| Диапазон рабочего давления, МПа | 0,05 – 1,00 | |||||
| Коэффициент производительности, дм3/ (с×10×МПа0,5) |
0,35 | 0,42 | 0,47 | 0,60 | 0,77 | 0,84 |
| Защищаемая площадь, м2 | 12 | |||||
| Средняя интенсивность орошения при высоте уста- новки оросителя 2,5 м и давлении 0,1 (0,3) МПа, дм3/(с×м2)** - «СВН» - «СВВ» |
0,070 (0,120) 0,070 (0,120) |
0,078 (0,130) 0,078 (0,130) |
0,090 (0,150) 0,090 (0,150) |
0,100 (0,165) 0,100 (0,165) |
0,130 (0,214) 0,150 (0,240) |
0,160 (0,250) 0,160 (0,250) |
| Масса, не более, кг | 0,07 | |||||
| Габаритные размеры, не более, мм: - «СВН» - «СВВ» |
59×28 | 57×28 | ||||
| 57×33 | 57×31 | 57×39 | ||||
| Присоединительная резьба | R1/2 | |||||
| К-фактор, LPM/bar0,5 | 66 | 80 | 89 | 115 | 146 | 160 |
| Номинальная температура срабатывания, °С | 57±3/68±3/79±3/93±3/141±5/182±5 | |||||
| Номинальное время срабатывания, не более, с | 300/300/330/380/600/600 | |||||
| Предельно допустимая рабочая температура, °С | до 38 вкл./до 50 вкл./от 51 до 58 вкл./от 53 до 70 вкл./от 71 до 100 вкл./от 101 до 140 вкл. | |||||
| Маркировочный цвет жидкости в стеклянной колбе | оранжевый/красный/желтый/зеленый/голубой/фиолетовый | |||||
| Коэффициент тепловой инерционности спринклерного оросителя Кт.и., (м×с)0,5***: - с колбой Ø 3 мм - с колбой Ø 5 мм |
<50 ≥80 |
|||||
Технические характеристики сверяйте с паспортом. Предельное отклонение значения средней интенсивности орошения на защищаемой площади 12 м[2] – ± 5 %. **По технической документации производителя колб.
Структура обозначения оросителей по ГОСТ Р 51043-2002
Тип «СВВ», «СВН», Наличие теплового замка «ДВВ», «ДВН» (С - спринклерный, Д - дренчерный) Категория размещения Вид ОТВ по ГОСТ 15150-69 (3) (В - вода) Назначение Климатическое исполнение по (О - общее) ГОСТ 15150-69 (В) Направленность потока ОТВ Номинальная температура срабатывания, (0 - концентричная) °С, из ряда 57, 68, 79, 93, 141, 182 Вид теплового замка Конструктивное исполнение (Р - разрывной) (Р - розеточный) Монтажное расположение - вертикально Присоединительный размер (В - вверх; Н - вниз) (R1/2) по ГОСТ 6211-81 Вид покрытия Коэффициент производительности (о - без покрытия; д - декоративное) (0,35; 0,42; 0,47; 0,60; 0,77; 0,84)
Обозначение и маркировка спринклерных оросителей по ГОСТ Р 51043-2002
Обозначение СВО0-РВо(д)0,35-R1/2/Р57(68,79,93,141,182).В3-«СВВ-10»
СВО0-РВо(д)0,42-R1/2/Р57(68,79,93,141,182).В3-«СВВ-К80»
СВО0-РВо(д)0,47-R1/2/Р57(68,79,93,141,182).В3-«СВВ-12»
СВО0-РВо(д)0,60-R1/2/Р57(68,79,93,141,182).В3-«СВВ-К115»
СВО0-РВо(д)0,77-R1/2/Р57(68,79,93,141,182).В3-«СВВ-15»
СВО0-РВо(д)0,84-R1/2/Р57(68,79,93,141,182).В3-«СВВ-К160»
СВО0-РНо(д)0,35-R1/2/Р57(68,79,93,141,182).В3-«СВН-10»
СВО0-РНо(д)0,42-R1/2/Р57(68,79,93,141,182).В3-«СВН-К80»
СВО0-РНо(д)0,47-R1/2/Р57(68,79,93,141,182).В3-«СВН-12»
СВО0-РНо(д)0,60-R1/2/Р57(68,79,93,141,182).В3-«СВН-К115»
СВО0-РНо(д)0,77-R1/2/Р57(68,79,93,141,182).В3-«СВН-15»
СВО0-РНо(д)0,84-R1/2/Р57(68,79,93,141,182).В3-«СВН-К160»
Маркировка Покрытие СО-В - 0,35 – tºС – дата СО-В - 0,42 – tºС – дата СО-В - 0,47 – tºС – дата о – без покрытия СО-В - 0,60 – tºС – дата д – декоративное СО-В - 0,77 – tºС – дата полиэфирное СО-В - 0,84 – tºС – дата (полиэстеровое) СО-Н - 0,35 – tºС – дата СО-Н - 0,42 – tºС – дата СО-Н - 0,47 – tºС – дата СО-Н - 0,60 – tºС – дата СО-Н - 0,77 – tºС – дата СО-Н - 0,84 – tºС – дата
Обозначение и маркировка дренчерных оросителей по ГОСТ Р 51043-2002
Обозначение Маркировка Покрытие ДВО0-РВо(д)0,35-R1/2/В3-«ДВВ-10»
ДО-В – 0,35 – дата ДВО0-РВо(д)0,42-R1/2/В3-«ДВВ-К80»
ДО-В – 0,42 – дата ДВО0-РВо(д)0,47-R1/2/В3-«ДВВ-12»
ДО-В – 0,47 – дата ДВО0-РВо(д)0,60-R1/2/В3-«ДВВ-К115»
ДО-В – 0,60 – дата ДВО0-РВо(д)0,77-R1/2/В3-«ДВВ-15»
ДО-В – 0,77 – дата о – без покрытия ДВО0-РВо(д)0,84-R1/2/В3-«ДВВ-К160»
ДО-В – 0,84 – дата д – декоративное ДВО0-РНо(д)0,35-R1/2/В3-«ДВН-10»
ДО-Н – 0,35 – дата ДВО0-РНо(д)0,42-R1/2/В3-«ДВН-К80»
ДО-Н – 0,42 – дата ДВО0-РНо(д)0,47-R1/2/В3-«ДВН-12»
ДО-Н – 0,47 – дата ДВО0-РНо(д)0,60-R1/2/В3-«ДВН-К115»
ДО-Н – 0,60 – дата ДВО0-РНо(д)0,77-R1/2/В3-«ДВН-15»
ДО-Н – 0,77 – дата ДВО0-РНо(д)0,84-R1/2/В3-«ДВН-К160»
ДО-Н – 0,84 – дата
Маркировка проставляется на розетках и корпусах оросителей.
Пример записи обозначения оросителей при заказе и в другой документации в соответствии с ГОСТ Р 51043-2002: СВО0-РНо0,42-R1/2/Р57.В3-«СВН-К80»; ДВО0-РВд0,42-R1/2/В3-«ДВВ-К80»-белый.

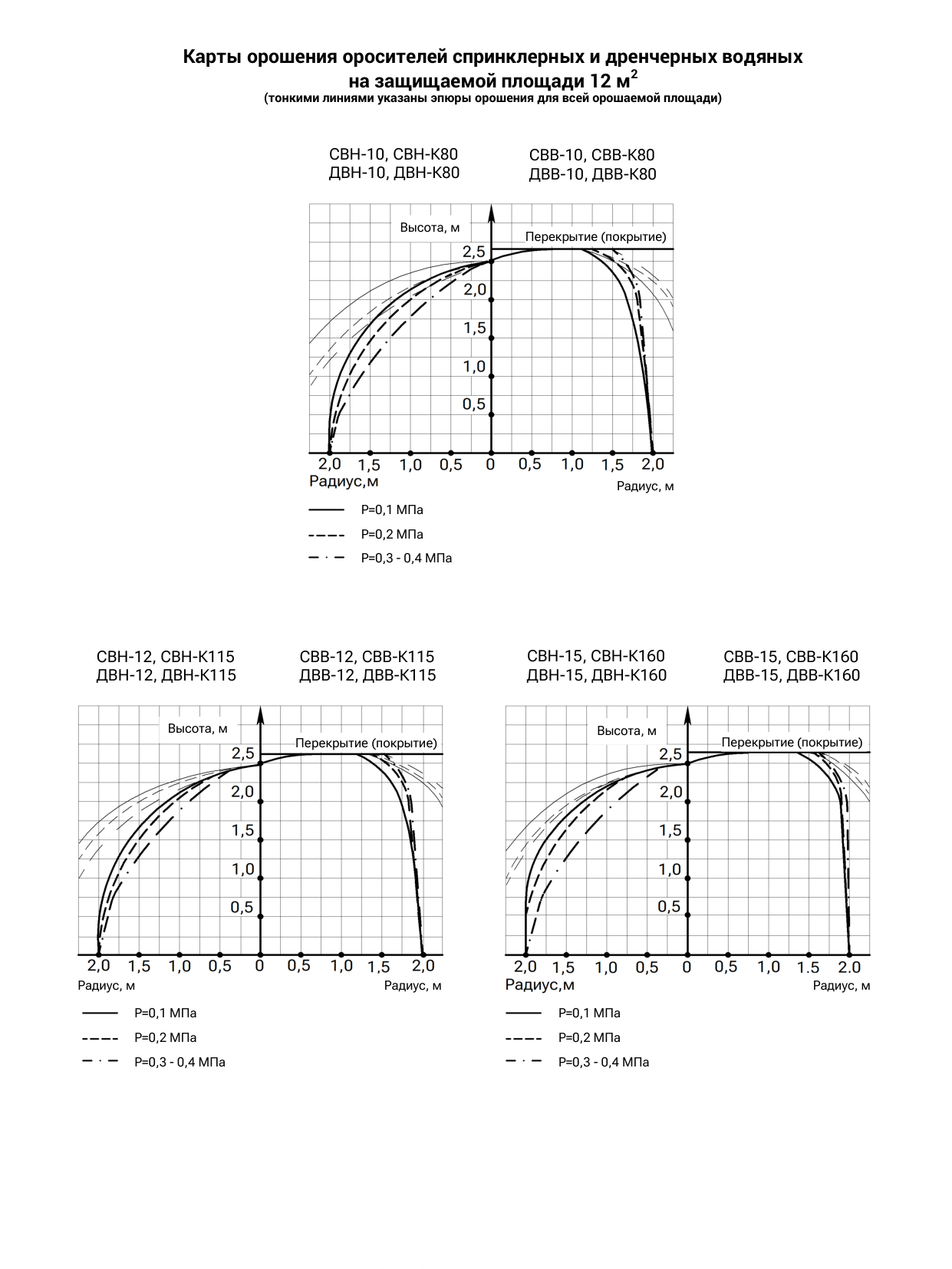

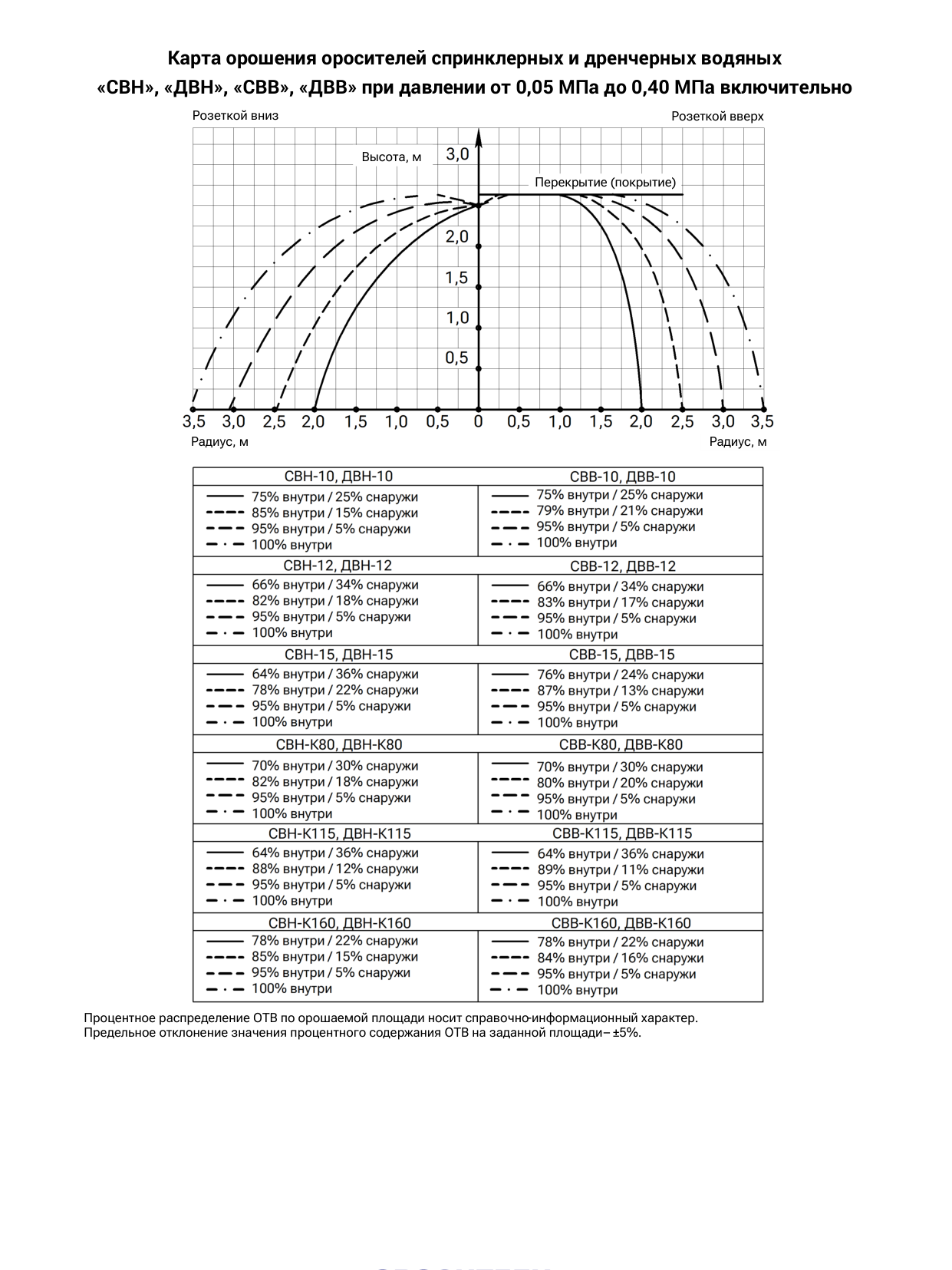

Графики (эпюры) зависимости средней интенсивности орошения от давления на защищаемой площади 12 м[2 ] при высоте установки 2,5 м
-
Графическая зависимость интенсивности орошения от давления носит справочно-информационный характер и предназначена для предварительного подбора оросителя перед проведением гидравлического расчета.
-
Предельное отклонение значения интенсивности орошения на защищаемой площади 12 м[2] – ±5%.

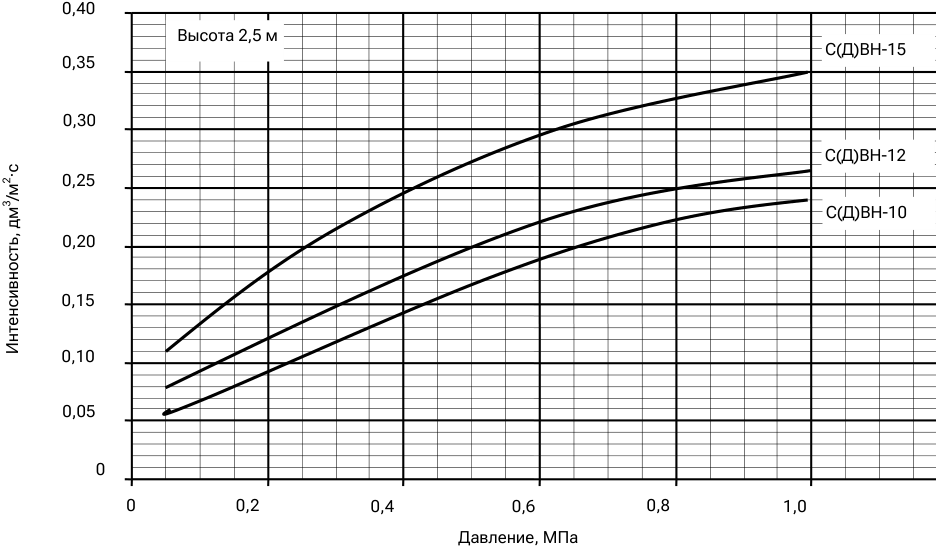

Оросители, устанавливаемые вертикально вниз «СВН-10», «СВН-12», «СВН-15» «ДВН-10», «ДВН-12», «ДВН-15»

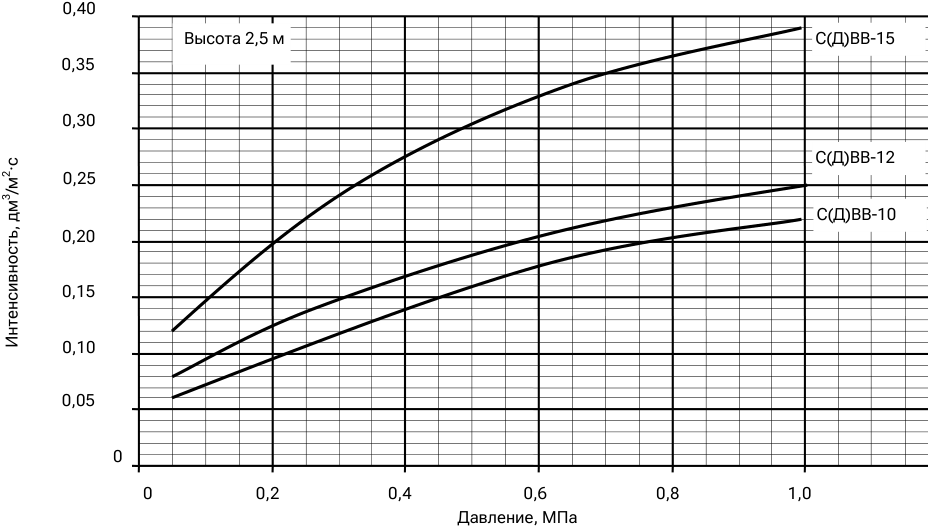

Оросители, устанавливаемые вертикально вверх «СВВ-10», «СВВ-12», «СВВ-15» «ДВВ-10», «ДВВ-12», «ДВВ-15»
Графики (эпюры) зависимости средней интенсивности орошения от давления на защищаемой площади 12 м[2 ] при высоте установки 2,5 м
-
Графическая зависимость интенсивности орошения от давления носит справочно-информационный характер и предназначена для предварительного подбора оросителя перед проведением гидравлического расчета.
-
Предельное отклонение значения интенсивности орошения на защищаемой площади 12м[2] – (±5)%.

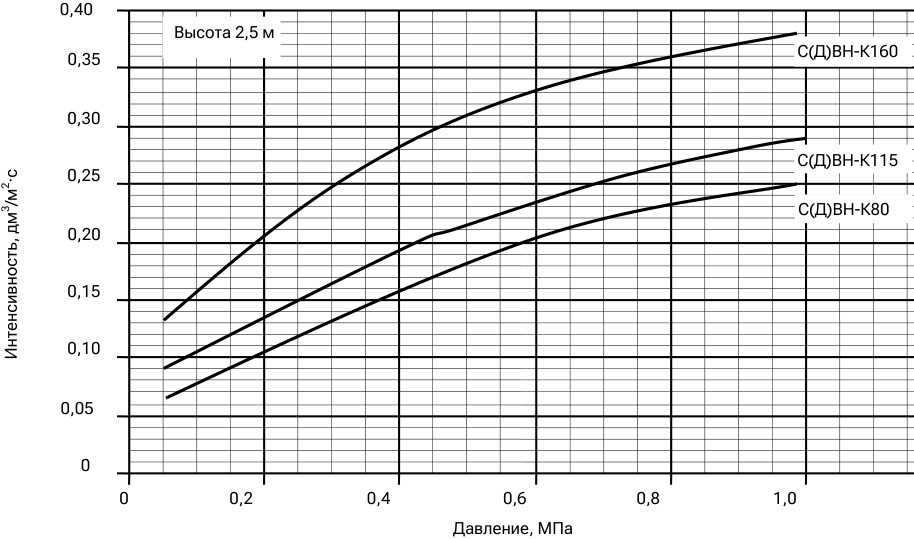

Оросители, устанавливаемые вертикально вниз «СВН-К80», «СВН-К115», «СВН-К160» «ДВН-К80», «ДВН-К115», «ДВН-К160»

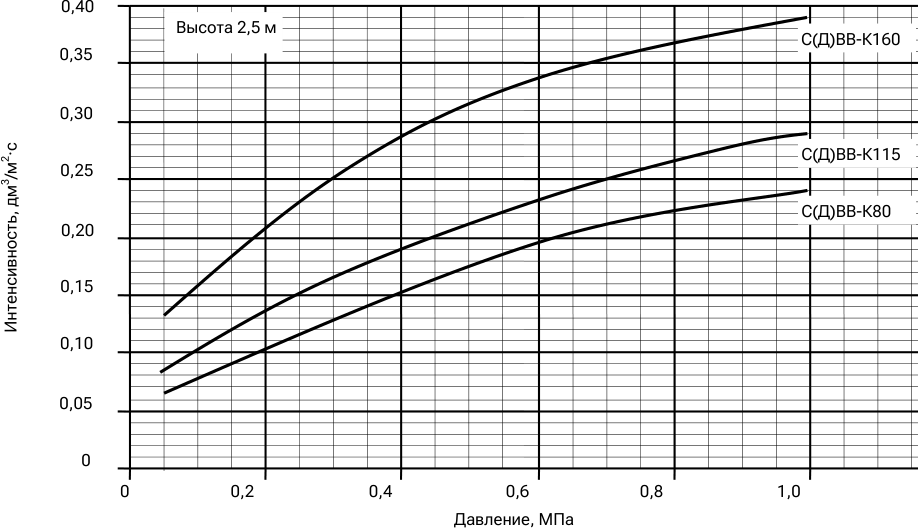

Оросители, устанавливаемые вертикально вверх «СВВ-К80», «СВВ-К115», «СВВ-К160» «ДВВ-К80», «ДВВ-К115», «ДВВ-К160»
