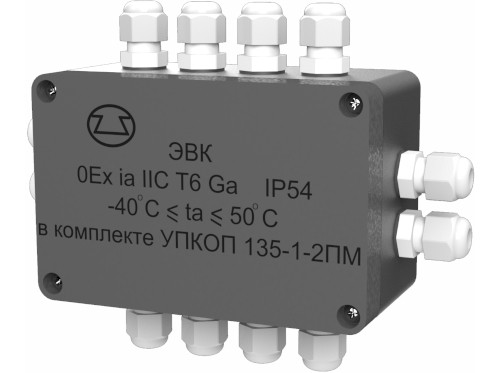

Элемент выносной коммутирующий ЭВК УПКОП 135-1-2ПМ
Элемент выносной коммутирующий ЭВК входит в состав устройства УПКОП 135-1-2ПМ и расширяет его возможности по подключению и управлению нагрузкой. ЭВК устанавливается на удалении от блока импульсного выпрямителя БИВ и обеспечивает коммутацию потребителей импульсной энергии к этому блоку.
За счёт выноса коммутирующего элемента линии к потребителям прокладываются короче, а сам блок остаётся в защищённом месте. ЭВК ведёт контроль подключения и управление потребителями, передавая состояние линий на устройство УПКОП 135-1-2ПМ. Совместная работа БИВ и выносного коммутирующего элемента позволяет разнести по объекту источник энергии и точки её распределения, что удобно при сложной топологии помещений. Элемент рассчитан на работу в шлейфах УПКОП и сохраняет контроль целостности линий связи с подключёнными потребителями.
Подбор и количество ЭВК определяются схемой подключения нагрузки на конкретном объекте и числом коммутируемых направлений. При проектировании число и расположение ЭВК увязывают со схемой шлейфов и размещением исполнительных устройств, чтобы минимизировать длину линий от блока БИВ до потребителей. Изделие поставляется как функциональная часть комплекта УПКОП 135-1-2ПМ и отдельно от него обычно не применяется.
Область применения
Элемент применяют в составе систем противопожарной защиты, где требуется управление исполнительными устройствами по импульсным цепям, а также при сложной топологии помещений, где источник энергии и точки её распределения нужно разнести по объекту.
Преимущества
- Подключение до десяти электровоспламенителей или пиропатронов с током запуска каждого до 150 мА — в одном элементе, без внешних усилителей
- Раздельный контроль и управление каждой пусковой цепью: неисправность одной цепи фиксируется индивидуально, остальные остаются рабочими
- Маркировка 0Ex ia IIC T6 допускает установку ЭВК во взрывоопасных зонах любого класса согласно требованиям ПУЭ
- Подключается к искробезопасному выходу БИВ УПКОП 135-1-2ПМ как оконечный элемент — схема не требует дополнительных барьеров искробезопасности
