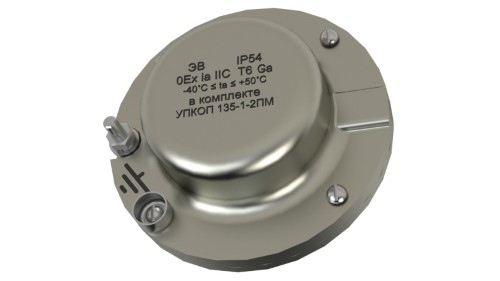

Элемент выносной ЭВ УПКОП 135-1-2ПМ

Элемент выносной ЭВ — взрывозащищённый оконечный элемент шлейфа для системы УПКОП 135-1-2ПМ. Маркировка взрывозащиты 0Ex ia IIC T6 Ga допускает установку во взрывоопасных зонах любого класса. ЭВ подключается к искробезопасному выходу блока БИВ совместно с контактными датчиками и замыкает шлейф сигнализации как оконечный резистор. ЭВ задаёт контролируемое сопротивление шлейфа, по которому приёмный прибор отличает норму от обрыва или короткого замыкания линии с искробезопасными датчиками.

Искробезопасность обеспечена малыми собственными реактивностями: эквивалентная ёмкость Ci не более 20 пФ, индуктивность Li не более 10 мкГн. Номинальное сопротивление элемента — 2 кОм с допуском ±5 %, степень защиты оболочки IP 54. Эти параметры закладывают в расчёт искробезопасной цепи при проектировании.

Отдельной позицией поставляется только сам элемент — остальные компоненты комплекта УПКОП заказывают дополнительно, что учитывают при формировании спецификации и при точечном расширении уже смонтированной системы. Серия представлена одним исполнением выносного элемента ЭВ для взрывозащищённой системы УПКОП 135-1-2ПМ.
