Устройство контроля положения запорной арматуры для кранов шаровых

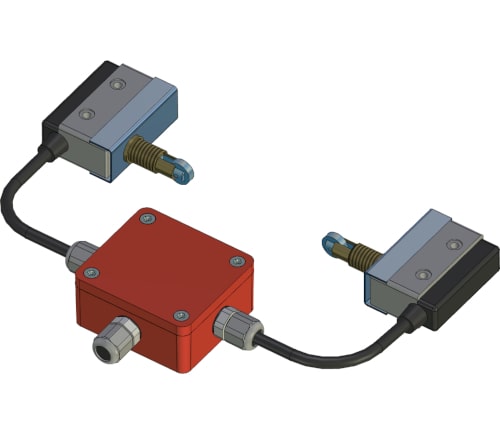

Устройство контроля положения запорной арматуры УКПЗА v1 и v2 предназначено для контроля состояния «Открыто»/«Закрыто» шаровых кранов DN 15–DN 50 с ручкой-рычагом производства «ГАЛЛОП» и аналогичных им. Контроль положения арматуры по п. 6.1.21 СП 485 обязателен для запорных устройств на вводах установок пожаротушения, поэтому УКПЗА закладывают в проект вместе с шаровыми кранами.

УКПЗА монтируется со стороны внутренней резьбы крана и оснащено бесконтактными индукционными датчиками со встроенными светодиодными индикаторами для визуального наблюдения. Напряжение питания обеих модификаций — 9–30 В, потребляемый ток не более 0,05 А. Модификация v1 выдаёт извещения «сухими контактами» двух реле: фиксируются состояния «Открыто», «Закрыто», промежуточное положение и неисправность. Модификация v2 транслирует те же состояния изменением внутреннего сопротивления выхода — 1, 2, 3 и 4 кОм — для подключения в шлейф сигнализации прибора с программируемым технологическим шлейфом. Подключение ведётся в шлейф приёмно-контрольного прибора или к контроллеру с аналоговыми либо дискретными входами.

Для установки УКПЗА на конкретный кран подбирается кронштейн по условному проходу: КШ-15-46-И, КШ-20-46-И, КШ-25-46-И, КШ-32-46-И, КШ-40-46-И или КШ-50-46-И.
