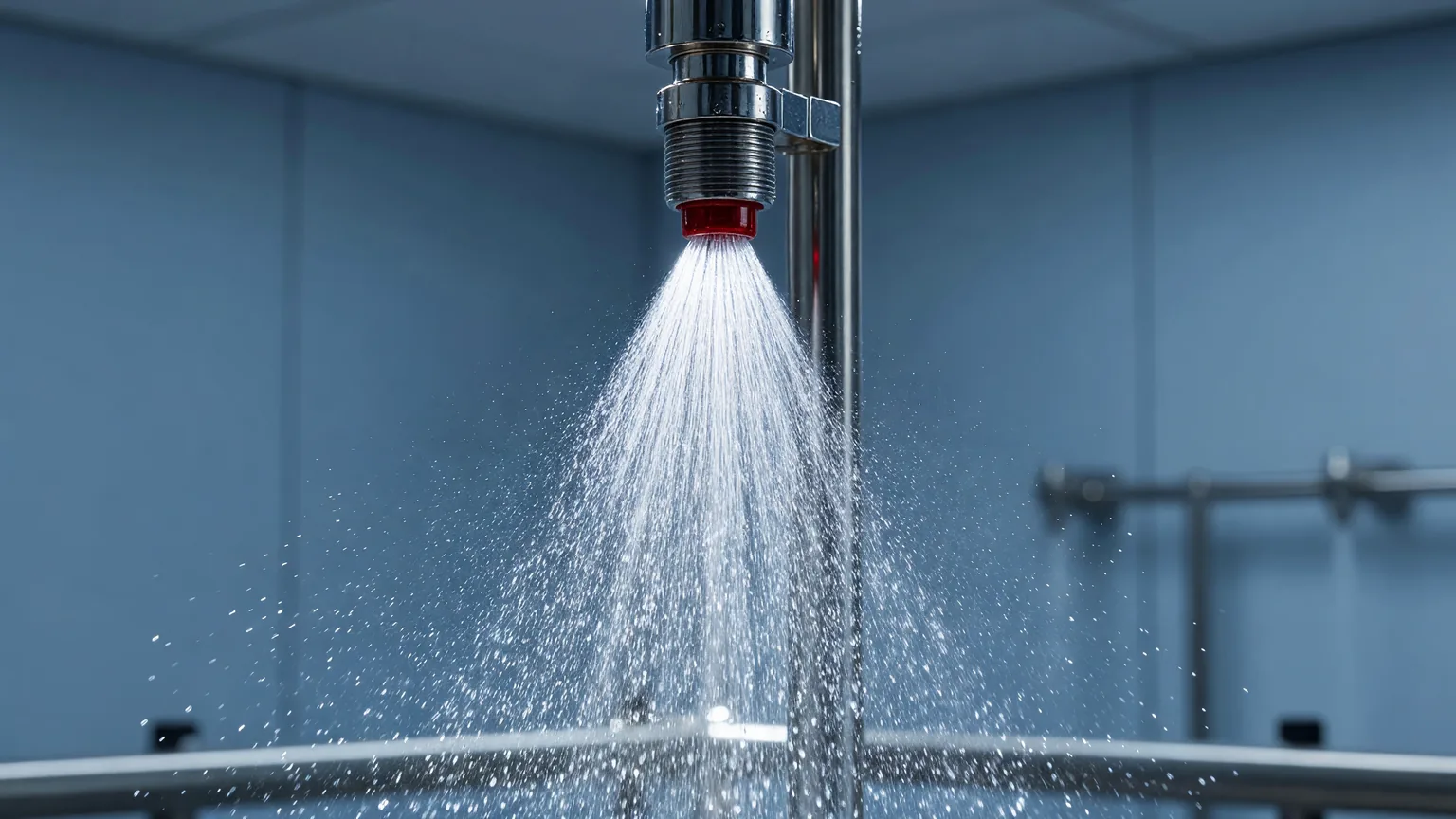

«Бриз» — серия распылителей тонкораспыленной воды ЗАО «ПО «Спецавтоматика» (Бийск). Серия делится на две группы: спринклерный «Бриз» с термоколбой — 74 исполнения в 7 типоразмерах, и дренчерный «Бриз» без колбы — 24 исполнения в тех же типоразмерах. Обе группы распыляют воду каплями не крупнее 150 мкм, поэтому расход воды и ущерб от пролива заметно ниже, чем у оросителей со сплошной струёй. Ниже — механика ТРВ, действующая нормативка, вся линейка с ценами и монтажные сценарии.
Что такое ТРВ и почему это работает
Тонкораспыленной считается вода в потоке со среднеарифметическим диаметром капель 150 мкм и менее. Такие оросители ГОСТ Р 51043 относит к распылителям (п. 3.1.17) — в отличие от разбрызгивателей, дающих крупные капли.
Механика тушения у ТРВ другая, чем у классического спринклера. Чем мельче капля, тем больше суммарная поверхность испарения при том же объёме воды — отбор тепла из зоны горения ускоряется. Пар вытесняет кислород у очага, капельный шлейф режет тепловое излучение на подходе к горючему материалу и осаждает дым. Слой воды на полу после срабатывания — миллиметры: протечки на нижние этажи и залив дорогого имущества почти исключены.
АУП-ТРВ применяют для поверхностного и локального тушения пожаров классов А и В и электроустановок под напряжением — до значения, указанного в техдокументации на конкретную установку. Модульные АУП-ТРВ с баллонами газа-вытеснителя — отдельный класс оборудования; здесь речь об агрегатных спринклерных и дренчерных установках с оросителями.
Нормативная база: по каким документам проектировать «Бриз»
Три уровня:
- СП 485.1311500.2020, раздел 6.4 и приложение М — базовые требования к АУП-ТРВ и исходные данные для расчёта (с учётом действующего Изм. № 1).
- СТО 7.3-02-2020 «Бриз. Руководство по проектированию» — стандарт организации завода, согласованный и зарегистрированный ДНД МЧС России с присвоением шифра ВНПБ 107-20. В нём — гидравлические параметры установок, число распылителей для расчёта, требования к трубопроводам. Стандарт на проектирование ТРВ «Бриз» и заключение ДНД доступны в нашем разделе документации; о новой редакции стандарта — новость завода.
- ГОСТ Р 51043-2002 (с Изм. № 1) — общие требования к оросителям: дисперсность, неразборность изделия (п. 5.1.4.5), монтаж только спецключом (п. 5.1.4.4), срок службы не менее 10 лет (п. 5.1.2.2).
Требования к воде и трубам у ТРВ жёстче, чем у классических водяных АУП: выходные отверстия распылителя маленькие, поэтому нужен фильтр с ячейкой не менее чем в 5 раз меньше диаметра отверстия, а трубопроводы — оцинкованные или из нержавеющей стали (АВОК). Конкретные параметры гидравлики «Бриза» берите из СТО и технической информации по серии.
Линейка: спринклерный «Бриз»
Спринклерный «Бриз» — 7 типоразмеров, все с термоколбой 3 мм быстрого реагирования и резьбой R1/2. Базовая температура срабатывания 57 °C; в каталоге также исполнения с 68–182 °C. 74 исполнения — это 7 типоразмеров, умноженные на температуры срабатывания и варианты покрытия (без покрытия или белое RAL 9016).
| Типоразмер | K (коэф. производительности) | Розетка | T срабатывания (базовая) | Цена от |
|---|---|---|---|---|
| Бриз-9/К16 | 0,085 | вниз | 57 °C | 603 ₽ |
| Бриз-9/К23 | 0,12 | вниз | 57 °C | 603 ₽ |
| Бриз-12/К16 | 0,085 | вниз | 57 °C | 603 ₽ |
| Бриз-12/К23 | 0,12 | вниз | 57 °C | 603 ₽ |
| Бриз-16/К23 | 0,12 | вниз | 57 °C | 603 ₽ |
| Бриз-В («Бриз-Вертикаль») | 0,08 | вверх | 57 °C | 633 ₽ |
| Бриз-Горизонт | 0,12 | горизонтально | 57 °C | 633 ₽ |
Цены розничные, по каталогу на дату публикации.
Обозначение читается так: СВS0-ПНо 0,085-R1/2/P57.В3 «Бриз-9/К16» — специальный спринклерный ороситель с K 0,085, резьбой R1/2, срабатыванием 57 °C, колбой 3 мм, без покрытия (суффикс «д» — декоративное белое покрытие). Для заказа достаточно двух соответствий: К16 → 0,085, К23 → 0,12.
Дренчерный «Бриз»
Дренчерная версия — те же 7 типоразмеров, но без термоколбы: срабатывание задаёт узел управления, поэтому ороситель открывается по команде, а не от температуры. Это вариант для тушения по всей площади или секции, для дренчерных завес и охлаждения оборудования. K — те же 0,08–0,12, резьба R1/2, монтаж вниз, вверх или горизонтально. Поставка — с резьбовым герметиком или без него, часть исполнений «Бриз-Горизонт» — в декоративном покрытии.
| Типоразмер | K | Розетка | Цена от |
|---|---|---|---|
| Бриз-9/К16 | 0,085 | вниз | 408 ₽ |
| Бриз-9/К23 | 0,12 | вниз | 408 ₽ |
| Бриз-12/К16 | 0,085 | вниз | 469 ₽ |
| Бриз-12/К23 | 0,12 | вниз | 469 ₽ |
| Бриз-16/К23 | 0,12 | вниз | 548 ₽ |
| Бриз-В | 0,08 | вверх | 548 ₽ |
| Бриз-Горизонт | 0,12 | горизонтально | 548 ₽ |
Цены розничные, по каталогу на дату публикации.
Где применяют «Бриз»
Заводская область применения — помещения, где нужен сильный огнетушащий эффект при минимальном проливе: книгохранилища, библиотеки, музеи, картинные галереи, цирки, концертные и кинозалы, магазины, гостиницы, больницы, производственные помещения, автосервисы, гаражи и стоянки.
Логика выбора видна из механики: в книгохранилище или галерее урон от классического спринклерного залпа сопоставим с уроном от самого пожара — миллиметровый слой воды ТРВ снимает эту проблему. В паркинге и гараже важны быстрое осаждение дыма и охлаждение, плюс отсутствие растёкшейся лужи под машинами. В больницах и гостиницах — меньше ущерб отделке и спокойнее эвакуация.
Монтаж: «грильято», углублённая установка, принудительный пуск
Три сценария, которые закрывает серия:
- За потолком «грильято» монтируются «Бриз» и «Бриз-Вертикаль»: мелкая капля проходит сквозь решётку без потери качества орошения. Для таких проектов у завода есть «Рекомендации на проектирование за потолками „грильято“» — документ в открытом доступе.
- Углублённый монтаж в плоскость потолка выполняется с устройством углублённого монтажа и декоративным отражателем (для «Бриз» и «Бриз-Горизонт»).
- Принудительный пуск: спринклерный «Бриз» совместим с устройством УПП «Старт-Т» — срабатывание возможно не только от колбы, но и по команде.
Общие правила монтажа: изделие неразборное и неремонтируемое, затяжка только спецключом, по заказу ороситель идёт с приварной муфтой (L = 20 мм) — муфта снимает перекосы при установке и снижает риск несанкционированных срабатываний. Прежде чем проектировать сетку, посмотрите эпюры орошения — ролики с разбивкой по типоразмерам (RuTube) встроены прямо в карточки серии.
Как подобрать типоразмер
- Группа помещения и требуемая интенсивность орошения — исходные данные из прил. М СП 485 и таблиц СТО 7.3-02-2020.
- Шаг сетки и высота установки — под них берут K: пара 0,085/0,12 внутри серии закрывает и плотную, и разреженную расстановку (подробнее — коэффициент производительности оросителя).
- Монтажное положение — вниз для стандартных подводок, вверх («Бриз-В») при розетке над подводкой, горизонтально («Бриз-Горизонт») вдоль конструкций.
- Температура срабатывания — базово 57 °C; под горячие цеха берите исполнения с более высокой колбой (таблица соответствия — в статье о температуре срабатывания и цвете колбы).
- Видимый потолок — белое исполнение RAL 9016 или отдельная серия скрытого оросителя «Бриз-С».
FAQ
Чем «Бриз» отличается от обычного спринклера? Дисперсностью и нормативкой. «Бриз» даёт капли до 150 мкм при K 0,08–0,12, классический водяной ороситель — крупные капли при K 0,35–0,84. ТРВ проектируется по разд. 6.4 и прил. М СП 485 и СТО завода, а не по общим таблицам для водяных АУП.
Что означает «Бриз-9/К16»? Первое число — типоразмер линейки, индекс после слэша привязан к коэффициенту производительности: К16 → 0,085, К23 → 0,12. Монтажное положение задано версией: «Бриз-В» — розеткой вверх, «Бриз-Горизонт» — горизонтально.
Можно ли поставить «Бриз» за подвесной потолок? За «грильято» — да, для этого предназначены «Бриз» и «Бриз-Вертикаль». В глухой потолок из ГКЛ ставится скрытая серия «Бриз-С».
«Бриз» — это спринклер или дренчер? Оба варианта. Спринклерный срабатывает локально от термоколбы 3 мм, дренчерный открывается от узла управления по всей секции — типоразмеры и K у групп совпадают.
Чем «Бриз» отличается от модульной установки ТРВ? Модуль ТРВ — готовое устройство «баллон с водой плюс газ-вытеснитель» на защищаемый объём. «Бриз» — оросители для трубопроводных спринклерных и дренчерных установок с узлом управления и насосной станцией, расчёт — по СП 485 и СТО 7.3-02-2020.
Итог
«Бриз» — российская ТРВ-серия с закрытым проектировочным контуром: прил. М СП 485 даёт исходные данные, СТО 7.3-02-2020 (ВНПБ 107-20) — гидравлику, а 14 типоразмеров в двух группах покрывают и книгохранилище, и паркинг. Номенклатура, цены и виды оросителей пожаротушения для сравнения — в каталоге оросителей; подбор и КП — по телефону +7 (812) 670-37-38.
