Тех. информацияОроситель спринклерный и дренчерный водяной специальный универсальный «СВУ», «ДВУ»

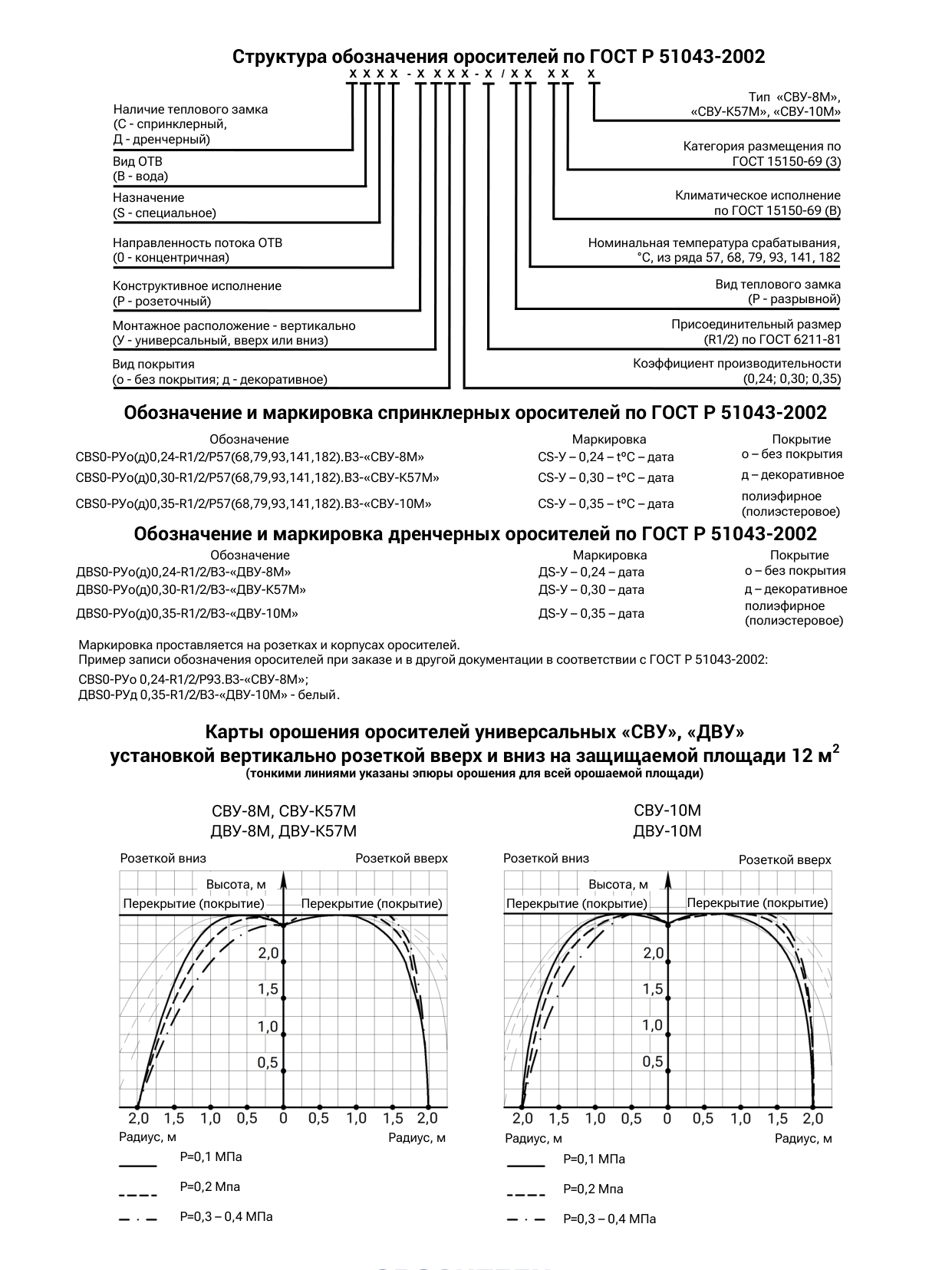

СВS0-PУо(д)0,24-R1/2/P57(68, 79, 93, 141, 182).В3-«СВУ-8М»
СВS0-РУо(д)0,30-R1/2/P57(68, 79, 93, 141, 182).В3-«СВУ-К57М»
СВS0-РУо(д)0,35-R1/2/Р57(68, 79, 93, 141, 182).В3-«СВУ-10М»
ДВS0-РУо(д)0,24-R1/2/В3-«ДВУ-8М»
ДВS0-РУо(д)0,30-R1/2/В3-«ДВУ-К57М»
ДВS0-РУо(д)0,35-R1/2/В3-«ДВУ-10М»
Конструкция розетки – диаметр, степень вогнутости, количество лепестков – рассчитана для работы в рабочем диапазоне давления (от 0,05 до 1,0 МПа) и задает форму водяного потока.
Назначение и область применения
Оросители спринклерные и дренчерные водяные специальные универсальные «СВУ», «ДВУ» устанавливаются в автоматических установках водяного пожаротушения и предназначены для распределения огнетушащего вещества (ОТВ) по защищаемой площади с целью тушения пожара, его локализации или блокирования распространения в зданиях различного назначения, а также на объектах, где отсутствует техническая возможность применить в пределах одного помещения оросители одинакового типа и конструктивного исполнения, например, с монтажным положением только вертикально розеткой вниз или только вертикально розеткой вверх (выступы перекрытия, вентиляционные короба и прочие элементы технического оборудования). Кроме того, оросители могут применяться при проектировании водяных завес (пример расчёта см. в разделе Ороситель дренчерный для водяных завес «ЗВН-180).
В спринклерном оросителе вскрытие выходного отверстия происходит за счет разрушения блокирующей стеклянной колбы при разогреве и расширении наполняющей ее жидкости во время пожара.
При производстве оросителей используются унифицированные корпуса, розетки и запорные устройства.
С целью предотвращения разрушения и деформации оросителей при воздействии высоких температур при пожаре, корпусные детали изготовлены из материалов, обладающих высокой термостойкостью.
Оросители подвергаются декоративной отделке – полиэфирному покрытию.
Оросители, устанавливаемые вертикально розеткой вниз, можно монтировать совместно с отражателем и с решеткой защитной. Не допускается установка оросителей с устройством углубленного монтажа.
Оросители предназначены для использования в составе систем водяного пожаротушения в помещениях, соответствующих климатическому исполнению В и категории размещения 3 по ГОСТ 15150-69.
Функциональные возможности
В качестве ОТВ используется вода или вода со смачивателем из водного раствора пенообразователя общего назначения углеродистого синтетического типа «S». Рабочую концентрацию смачивателя следует уточнять по нормативной документации.
и особенности
По монтажному расположению оросители устанавливаются как вертикально розеткой вверх, так и вертикально розеткой вниз.
-
Возможность применения оросителей в пределах одного помещения вертикально розеткой вниз и вверх.
-
Исполнение в любом цвете.
Оросители состоят из корпуса (штуцер и две дужки как единое целое), розетки и втулки, вмонтированной в верхнюю часть корпуса (в бобышку). Конструкция спринклерного оросителя включает в себя еще и запорное устройство с разрывным термочувствительным элементом – стеклянной колбой.
-
Изготовление с резьбовым уплотнителем (герметиком).
-
Возможность поставки в комплекте с приварной муфтой.
Оросители спроектированы таким образом, что огнетушащее вещество (вода или вода со смачивателем), проходя через спрофилированное отверстие оросителя, подается на розетку, которая формирует однородный поток капель.

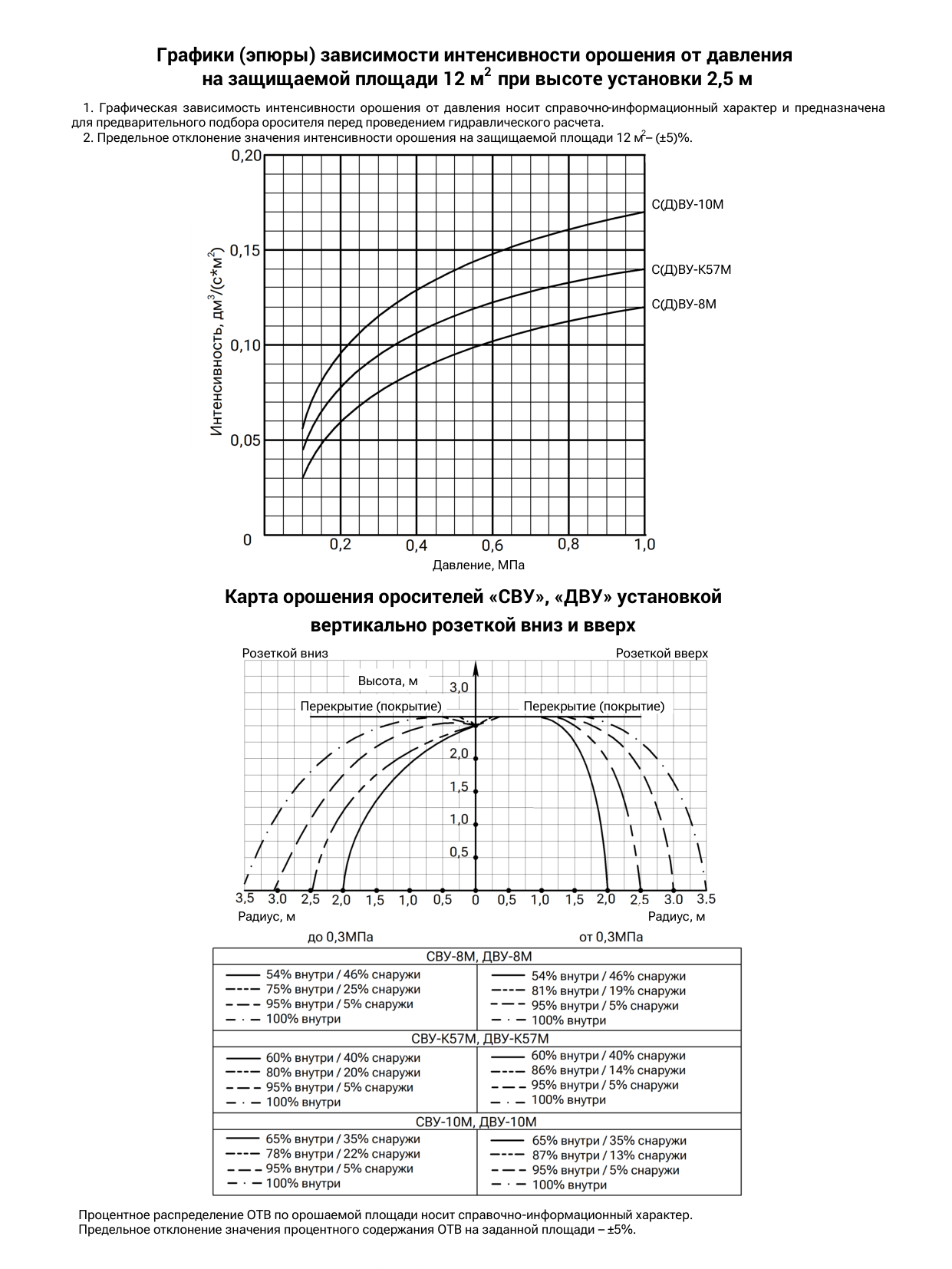

Технические характеристики*
| Наименование параметра | Значение параметра для оросителей | ||
|---|---|---|---|
| СВУ-8М ДВУ-8М |
СВУ-К57М ДВУ-К57М |
СВУ-10М ДВУ-10М |
|
| Диаметр выходного отверстия, мм | 8,20 | 9,25 | 10,50 |
| Диапазон рабочего давления, МПа | 0,05 - 1,00 | ||
| Коэффициент производительности, дм3/ (с×10×МПа0,5) | 0,24 | 0,30 | 0,35 |
| Защищаемая площадь, м2 | 12 | ||
| Средняя интенсивность орошения при давлении 0,1 (0,3) МПа и высоте установки оросителя 2,5 м в любом монтажном положении, дм3/(с×м2)** |
0,030 (0,075) |
0,045 (0,095) |
0,056 (0,115) |
| Габаритные размеры, не более, мм | 60×30×28 | ||
| Масса, не более, кг Присоединительная резьба Коэффициент тепловой инерционности спринклерного оросителя Кт.и., (м×с)0,5*** Номинальная температура срабатывания, °С |
0,055 R1/2 >80 57±3/68±3/79±3/93±3/141±5/182±5 |
||
| Номинальное время срабатывания, не более, с | 300/300/330/380/600/600 | ||
| Предельно допустимая рабочая температура, °С | до 38 включ./до 50 включ./от 51 до 58 включ./от 53 до 70 включ./ от 71 до 100 включ./от 101 до 140 включ. |
||
| Маркировочный цвет жидкости в стеклянной колбе | оранжевый/красный/желтый/зеленый/голубой/фиолетовый | ||
| К-фактор, LPM/bar0,5 | 45,6 | 57,0 | 66,3 |
Технические характеристики сверяйте с паспортом. Предельное отклонение значения средней интенсивности орошения на защищаемой площади 12 м[2] – ± 5 %. **По технической документации производителя колб.
