ОРОСИТЕЛЬ СПРИНКЛЕРНЫЙ ВОДЯНОЙ «СВВ», «СВН»

Паспорт ДАЭ 100.203.000-02 ПС

Бийск 2020

1 НАЗНАЧЕНИЕ

1.1 Ороситель спринклерный водяной «СВВ», «СВН» (далее – ороситель) предназначен для разбрызгивания воды и распределения ее по защищаемой площади с целью тушения очагов пожара или их локализации, а также для создания водяных завес в автоматических установках пожаротушения.

1.2 Ороситель – изделие неразборное и неремонтируемое.

1.3 По монтажному расположению оросители подразделяют на устанавливаемые вертикально розеткой вверх («СВВ») и устанавливаемые вертикально розеткой вниз («СВН»).

1.4 По устойчивости к климатическим воздействиям окружающей среды ороситель соответствует исполнению В категории размещения 3 по ГОСТ 15150-69 с нижним температурным пределом в водозаполненной системе плюс 5 ºС.

1.5 Ороситель изготавливается:

  • без покрытия (в обозначении буква «о»);

  • с декоративным полиэфирным (полиэстеровым) покрытием (в обозначении буква «д»).

1.6 Ороситель изготавливается:

  • без резьбового герметика;

  • с резьбовым герметиком (на присоединительную резьбу нанесен герметик).

1.7 Пример записи обозначения оросителя в соответствии с требованиями ГОСТ Р 51043-2002 и ТУ 28.29.22-166-00226827-2020 (в скобках указана маркировка):

СВО0-РВд0,35-R1/2/Р93.В3-«СВВ-10»-металлик (СО-В – 0,35 – 93 ºС – дата) СВО0-РНд0,42-R1/2/Р68.В3-«СВН-К80»-белый (СО-Н – 0,42 – 68 ºС – дата) СВО0-РНо0,60-R1/2/Р57.В3-«СВН-К115»-бронза (СО-Н – 0,60 – 57 ºС – дата).

2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1 Технические характеристики указаны в таблице 1.

Наименование параметра Значение для оросителя с коэффициентом производительности,
дм3/ (с×10×МПа0,5)
0,35 0,42 0,47 0,60 0,77 0,84
Диаметр выходного отверстия, мм 10,5 11,1 12,1 13,3 15,2 15,94
Диапазон рабочего давления, МПа 0,05 – 1,00
Защищаемая площадь, м2 12
Средняя интенсивность орошения при
высоте установки оросителя 2,5 м и
давлении 0,1 (0,3) МПа, дм3/(с×м2) *:
- «СВН»

- «СВВ»		 0,070
(0,120)
0,070
(0,120)		 0,078
(0,130)
0,078
(0,130)		 0,090
(0,150)
0,090
(0,150)		 0,100
(0,165)
0,100
(0,165)		 0,130
(0,214)
0,150
(0,240)		 0,160
(0,250)
0,160
(0,250)
Габаритные размеры, не более, мм:
- «СВН»
- «СВВ»		 59×28 57×28
57×33 57×31 57×39
Масса, не более, кг 0,07
Присоединительная резьба R1/2
Коэффициент тепловой инерционно-
сти оросителя Кт.и., (м∙с)0,5**:
- с колбой Ø3 мм
- с колбой Ø5 мм		 <50
>80
Номинальная температура срабаты-
вания, °С		 57±3/68±3/79±3/93±3/141±5/182±5
Номинальное время срабатывания, не
более, с		 300/300/330/380/600/600
Предельно допустимая рабочая тем-
пература, °С		 до 38 включ./до 50 включ./от 51 до 58 включ./от 53 до 70 включ./от 71 до
100 включ./от 101 до 140 включ.
Маркировочный цвет жидкости в
стеклянной колбе		 оранжевый/красный/желтый/зеленый/голубой/фиолетовый
К-фактор, GPM/PSI0,5 (LPM/bar0,5) 4,6
(66)		 5,6
(80)		 6,1
(89)		 8,0
(115)		 10,1
(146)		 11,0
(160)
*Предельное отклонение значения средней интенсивности орошения на защищаемой площади 12 м2 – ± 5 %.
**По технической документации производителя колб.

|Предельное отклонение значения средней интенсивности орошения на защищаемой площади 12 м2– ± 5 %.
*По техническойдокументации производителя колб.||||||||

3 УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

3.1 Оросители рекомендуется монтировать в приварные муфты ЗАО «ПО «Спецавтоматика» (внутренняя цилиндрическая резьба по ГОСТ 6357-81).

Предприятие не несет ответственности за повреждения при монтаже и нарушение работоспособности оросителей, вызванные ненадлежащим качеством муфт других производителей.

3.2 Перед установкой оросителя следует провести визуальный осмотр:

  • на наличие маркировки;

  • на отсутствие разрушения колбы или трещин в колбе и утечки из нее жидкости;

  • на отсутствие механических повреждений розетки, дужек корпуса и присоединительной резьбы;

  • на отсутствие засорения проточной части.

3.3 Для оросителей без резьбового герметика герметичность соединения обеспечивается с помощью уплотнительного материала (лен сантехнический чесаный, лента ФУМ, анаэробные герметики). Для оросителей с резьбовым герметиком дополнительных уплотнительных материалов не требуется.

3.4 Герметичность резьбового соединения оросителя при монтаже обеспечивается закручиванием оросителя в приварную муфту (фитинг) до получения зазора не менее 1,5 мм между торцом муфты (фитинга) и фланцем оросителя (момент затяжки оросителя должен быть не более 30 Н·м).

Затяжка оросителя с меньшим зазором или без зазора может привести к выходу оросителя из строя (деформация, механические повреждения).

Внимание!

Резьбовой герметик имеет свойство самоуплотнения при контакте с водой (раствором пенообразователя).

В случае обнаружения капель воды по месту соединения оросителя с муфтой (фитингом) при проведении гидравлических испытаний трубопроводов с установленными оросителями следует довернуть ороситель на ¼ оборота.

3.5 Во избежание механических повреждений затяжку оросителей на распределительном трубопроводе рекомендуется проводить специальным ключом.

3.6 Оросители, устанавливаемые вертикально розеткой вниз, можно монтировать совместно с отражателем ДАЭ 100.210.000. Ороситель ввернуть в отражатель и с помощью монтажного ключа присоединить вместе с отражателем к трубопроводу посредством приварной муфты или гибкой подводки вымеренной длины таким образом, чтобы края отражателя прилегали к потолку без зазора.

3.7 Оросители, устанавливаемые вертикально розеткой вниз, можно монтировать совместно с устройством углубленного монтажа ДАЭ 100.285.000:

  • ороситель ввернуть в держатель лепестками от розетки и с помощью монтажного ключа присоединить вместе с держателем к трубопроводу посредством приварной муфты или гибкой подводки вымеренной длины;

  • на держатель надеть патрон так, чтобы края патрона прилегали к потолку без зазора, и расстояние от наружного торца розетки до подвесного потолка было не менее 22 мм.

3.8 Оросители, устанавливаемые розеткой вниз, можно монтировать совместно с устройством углубленного монтажа ДАЭ 100.425.000:

  • патрон надеть на гибкую подводку (отрезок необходимой длины);

  • ороситель вкрутить в держатель до упора, при этом лепестки держателя должны быть направлены от розетки ;

  • соединить отрезок гибкой подводки с оросителем и надеть патрон на держатель (до упо-

ра);

  • завести свободный конец подводки в подвесной потолок через отверстие под патрон диаметром 48 мм и соединить его с трубопроводом;

  • зафиксировать подводку таким образом, чтобы края патрона прилегали к потолку без за-

зора.

3.9 Оросители, устанавливаемые вертикально розеткой вниз, можно монтировать совместно с решеткой защитной ДАЭ 100.418.000. Порядок сборки указан в документе «Порядок сборки решетки защитной» (вложен в упаковку на Решетку защитную).

3.10 Оросители можно монтировать за подвесными потолками «грильято» согласно Рекомендациям «Проектирование распределительных трубопроводов спринклерных установок пожаротушения за потолками «грильято» с применением оросителей «СВН», «СВВ», «СВУ», «СУУ», «SSP», «SSU» и распылителей «Бриз[®] ».

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

4.1 Работы, связанные с монтажом и эксплуатацией оросителя, должны проводиться персоналом, имеющим право на проведение работ с изделиями трубопроводной арматуры, работающими под давлением, изучившим настоящий паспорт и при соблюдении требований ГОСТ 12.2.003-91.

5 КОМПЛЕКТ ПОСТАВКИ

5.1 Комплект поставки (шт.): ороситель – 1; паспорт – 1 на упаковку; ключ специальный универсальный – 1 на упаковку; муфта приварная – по количеству оросителей. *Определяются заказом в качестве дополнительной поставки.

6 ЭПЮРЫ ЗАВИСИМОСТИ

СРЕДНЕЙ ИНТЕНСИВНОСТИ ОРОШЕНИЯ ОТ ДАВЛЕНИЯ защищаемая площадь – 12 М[2] , высота установки – 2,5 М

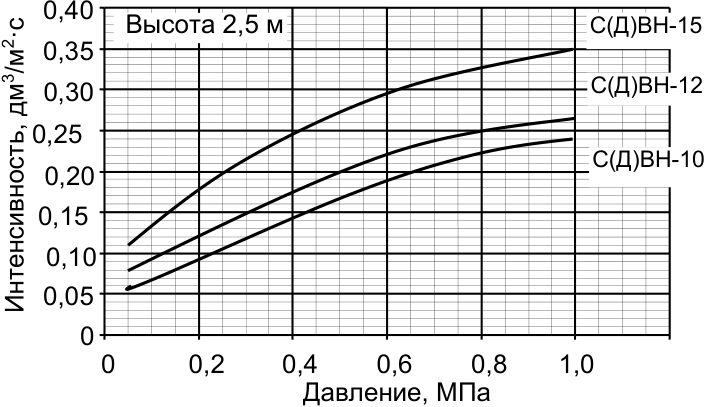

Оросители, устанавливаемые вертикально розеткой вниз «СВН-10», «СВН-12», «СВН-15» «ДВН-10», «ДВН-12», «ДВН-15»

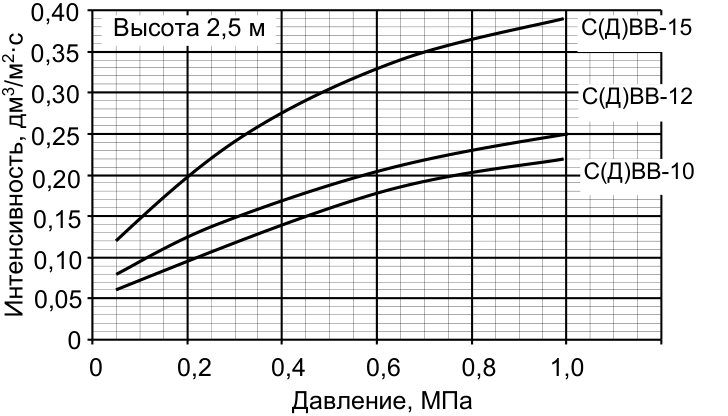

  • Оросители, устанавливаемые вертикально розеткой вверх «СВВ-10», «СВВ-12», «СВВ-15»

  • «ДВВ-10», «ДВВ-12», «ДВВ-15»

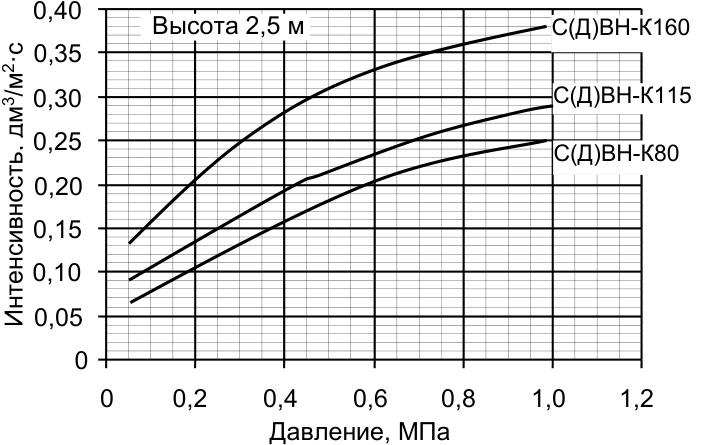

Оросители, устанавливаемые вертикально розеткой вниз «СВН-К80», «СВН-К115», «СВН-К160» «ДВН-К80», «ДВН-К115», «ДВН-К160»

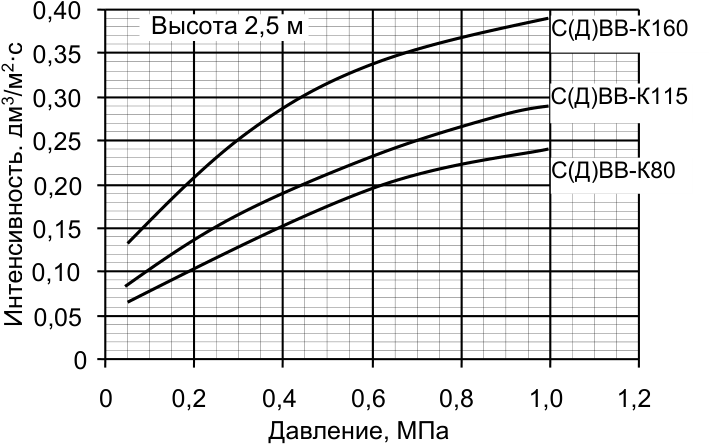

  • Оросители, устанавливаемые вертикально розеткой вверх «СВВ-К80», «СВВ-К115», «СВВ-К160»

  • «ДВВ-К80», «ДВВ-К115», «ДВВ-К160»

Примечания:

  1. Графическая зависимость интенсивности орошения от давления носит справочно-информационный характер и предназначена для предварительного подбора оросителя перед проведением гидравлического расчета.

  2. Предельное отклонение значения интенсивности орошения на защищаемой площади 12 м[2] – ± 5 %.

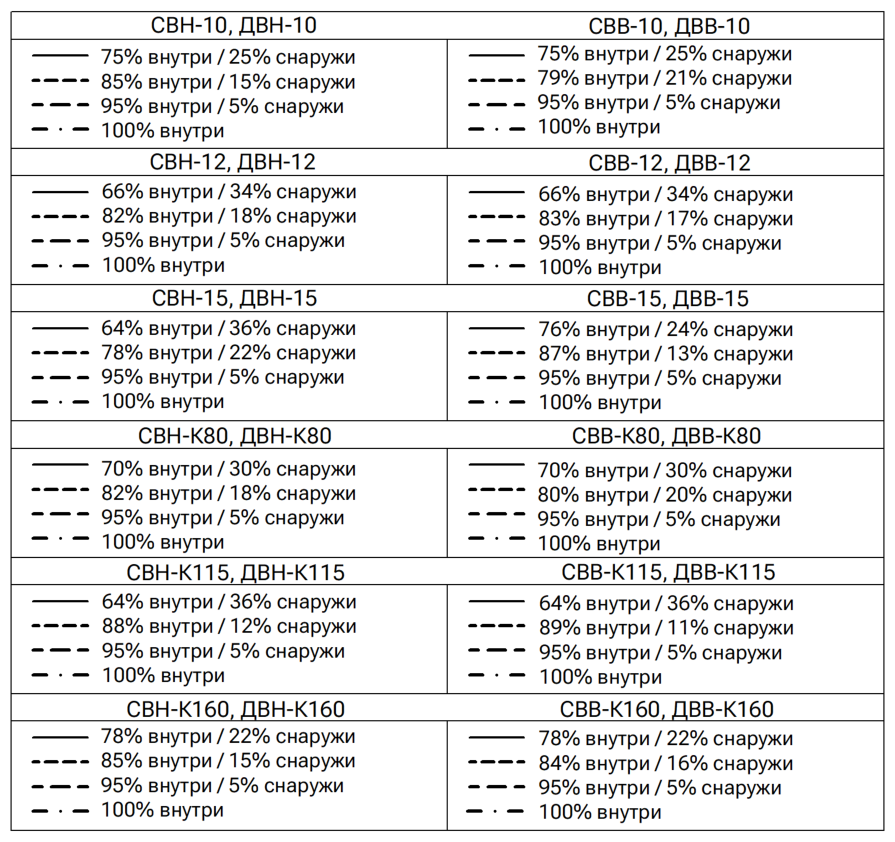

7 КАРТА ОРОШЕНИЯ ОРОСИТЕЛЕЙ

СПРИНКЛЕРНЫХ И ДРЕНЧЕРНЫХ ВОДЯНЫХ «СВН», «ДВН», «СВВ», «ДВВ»

при давлении от 0,05 МПа до 0,40 МПа включительно

Примечание - Предельное отклонение значения процентного содержания воды на заданной площади – ± 5 %.

8 СВИДЕТЕЛЬСТВО О ПРИЁМКЕ

8.1 Ороситель СВО0-Р_ _-R1/2/Р.В3-«СВ-_»-__, партия №_ (№ ТП_) соответствует требованиям, ГОСТ Р 51043-2002, ТУ 28.29.22-166-00226827-2020 и признан годным для эксплуатации.

ОТК __ штамп ОТК _____ личная подпись число, месяц, год

9 СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ

ТУ 28.29.22-166-00226827-2020.

10.1 Транспортирование оросителей должно осуществляться в крытых транспортных средствах в соответствии с правилами, действующими на данном виде транспорта.

10.2 Ящики с упакованными оросителями должны транспортироваться и храниться в помещении при температуре не выше 38  С, в условиях, исключающих непосредственное влияние на них атмосферных осадков и солнечной тепловой радиации.

10.3 При транспортировании оросителей в районы Крайнего Севера и труднодоступные районы должны соблюдаться требования ГОСТ 15846-2002.

11 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

11.1 Изготовитель гарантирует соответствие оросителей требованиям ГОСТ Р 51043-2002, ТУ 28.29.22-166-00226827-2020 при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.

11.2 Гарантийный срок эксплуатации оросителей – 36 месяцев со дня ввода в эксплуатацию, но не более 48 месяцев со дня приёмки ОТК.

11.3 Гарантийный срок хранения оросителей с резьбовым герметиком составляет 24 месяца с момента приёмки ОТК.

11.4 Установленный производителем срок службы оросителей – не менее 10 лет с момента ввода в эксплуатацию.

Решение о соответствии ОС «ПОЖТЕСТ» ФГБУ ВНИИПО МЧС России, RA.RU.10ЧС13 № 15618 от 15.12.2023. Сертификат соответствия № ЕАЭС RU С-RU.ЧС13.В.00160/21, действителен по 23.06.2026. СМК сертифицирована на соответствие требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015).

Адрес производителя:

Сделано в России
