Паспорт («ДВВ», «ДВН»)

ОРОСИТЕЛЬ ДРЕНЧЕРНЫЙ ВОДЯНОЙ «ДВВ», «ДВН»

Паспорт

ДАЭ 100.202.000-02 ПС

Бийск 2020

1 НАЗНАЧЕНИЕ

1.1 Ороситель дренчерный водяной «ДВВ», «ДВН» (далее – ороситель) предназначен для разбрызгивания воды и распределения ее по защищаемой площади с целью тушения очагов пожара или их локализации, а также для создания водяных завес в автоматических установках пожаротушения.

1.2 Ороситель – изделие неразборное и неремонтируемое.

1.3 По монтажному расположению оросители подразделяют на устанавливаемые вертикально розеткой вверх («ДВВ») и устанавливаемые вертикально розеткой вниз («ДВН»).

1.4 По устойчивости к климатическим воздействиям окружающей среды ороситель соответствует исполнению В категории размещения 3 по ГОСТ 15150-69 с предельным значением температуры воздуха при эксплуатации от минус 60 °С до плюс 140 °С.

1.5 Ороситель изготавливается:

• без покрытия (в обозначении буква «о»);

• с декоративным полиэфирным (полиэстеровым) покрытием (в обозначении буква «д»).

1.6 Ороситель изготавливается:

• без резьбового герметика;

• с резьбовым герметиком (на присоединительную резьбу нанесен герметик).

1.7 Пример записи обозначения оросителя в соответствии с требованиями ГОСТ Р 51043-2002 и ТУ 28.29.22-166-00226827-2020 (в скобках указана маркировка): ДВО0-РВд0,35-R1/2/В3-«ДВВ-10»-металлик (ДО-В – 0,35 – дата) ДВО0-РНд0,42-R1/2/В3-«ДВН-К80»-белый (ДО-Н – 0,42 – дата) ДВО0-РНо0,60-R1/2/В3-«ДВН-К115»-бронза (ДО-Н – 0,60 – дата).

2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1 Технические характеристики указаны в таблице 1.

3 УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

3.1 Перед установкой оросителя следует провести визуальный осмотр:

• на наличие маркировки;

• на отсутствие механических повреждений розетки, дужек и присоединительной резьбы;

• • на отсутствие засорения проточной части.

3.2 Для оросителей без резьбового герметика герметичность соединения обеспечивается с помощью уплотнительного материала (лен сантехнический чесаный, лента ФУМ, анаэробные герметики). Для оросителей с резьбовым герметиком дополнительных уплотнительных материалов не требуется.

3.3 Оросители, устанавливаемые вертикально розеткой вниз можно монтировать с отражателем ДАЭ 100.210.000. Ороситель ввернуть в отражатель и с помощью монтажного ключа присоединить вместе с отражателем к трубопроводу посредством приварной муфты или гибкой подводки вымеренной длины таким образом, чтобы края отражателя прилегали к потолку без зазора.

3.4 Оросители, устанавливаемые вертикально розеткой вниз можно монтировать с устройством углубленного монтажа ДАЭ 100.285.000:

• ороситель ввернуть в держатель лепестками от розетки и с помощью монтажного ключа присоединить вместе с держателем к трубопроводу посредством приварной муфты или гибкой подводки вымеренной длины;

• на держатель надеть патрон таким образом, чтобы края патрона прилегали к потолку без за-

зора.

3.5 Оросители, устанавливаемые розеткой вниз, можно монтировать совместно с устройством углубленного монтажа ДАЭ 100.425.000:

• патрон надеть на гибкую подводку (отрезок необходимой длины);

• ороситель вкрутить в держатель до упора, при этом лепестки держателя должны быть

направлены от розетки ;

• соединить отрезок гибкой подводки с оросителем и надеть патрон на держатель (до упора);

• завести свободный конец подводки в подвесной потолок через отверстие под патрон диаметром 48 мм и соединить его с трубопроводом;

• зафиксировать подводку таким образом, чтобы края патрона прилегали к потолку без зазо-

ра.

3.6 Оросители, устанавливаемые вертикально розеткой вниз, можно монтировать совместно с решеткой защитной ДАЭ 100.418.000. Порядок сборки указан в документе «Порядок сборки решетки защитной» (вложен в упаковку на Решетку защитную).

3.7 Оросители можно монтировать за подвесными потолками «грильято» согласно Рекомендациям «Проектирование распределительных трубопроводов спринклерных установок пожаротушения за потолками «грильято» с применением оросителей «СВН», «СВВ», «СВУ», «СУУ», «SSP», «SSU» и распылителей «Бриз[®] ».

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

4.1 Работы, связанные с монтажом и эксплуатацией оросителя, должны проводиться персоналом, имеющим право на проведение работ с изделиями трубопроводной арматуры, работающими под давлением, изучившим настоящий паспорт и при соблюдении требований ГОСТ 12.2.003-91.

5 КОМПЛЕКТ ПОСТАВКИ

5.1 Комплект поставки (шт.): ороситель – 1; паспорт – 1 на упаковку; ключ монтажный – 1 на упаковку; муфта приварная – по количеству оросителей.

*Определяются заказом в качестве дополнительной поставки.

6 СВИДЕТЕЛЬСТВО О ПРИЁМКЕ

ОТК __ штамп ОТК _____

личная подпись число, месяц, год

7 СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ

7.1 Ороситель дренчерный водяной упакован в соответствии с требованиями ТУ 28.29.22-166-00226827-2020.

Упаковщик __

___ _______ расшифровка подписи число, месяц, год

личная подпись

8 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

8.1 Транспортирование оросителей должно осуществляться в крытых транспортных средствах в соответствии с правилами, действующими на данном виде транспорта.

8.2 Ящики с упакованными оросителями должны транспортироваться и храниться при температуре не выше 60 °С в условиях, исключающих непосредственное воздействие на них атмосферных осадков.

8.3 При транспортировании оросителей в районы Крайнего Севера и труднодоступные районы должны соблюдаться требования ГОСТ 15846-2002.

9 ЭПЮРЫ ЗАВИСИМОСТИ СРЕДНЕЙ ИНТЕНСИВНОСТИ ОРОШЕНИЯ ОТ ДАВЛЕНИЯ защищаемая площадь – 12 м[2] высота установки оросителя – 2,5 м

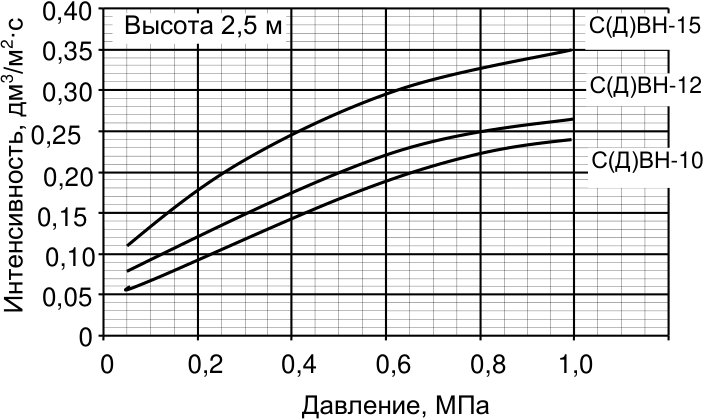

Оросители, устанавливаемые вертикально розеткой вниз «СВН-10», «СВН-12», «СВН-15» «ДВН-10», «ДВН-12», «ДВН-15»

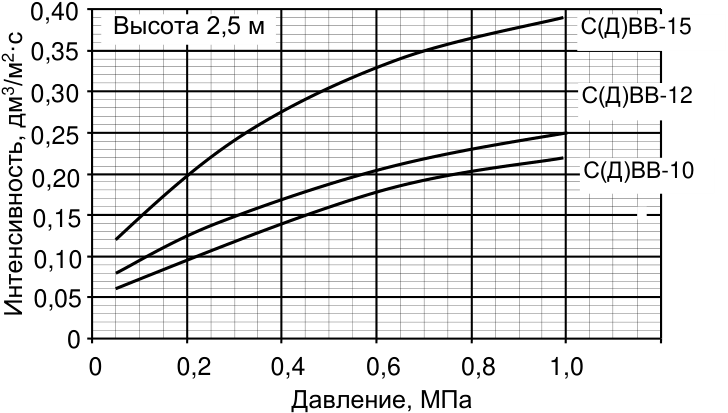

Оросители, устанавливаемые вертикально розеткой вверх «СВВ-10», «СВВ-12», «СВВ-15» «ДВВ-10», «ДВВ-12», «ДВВ-15»

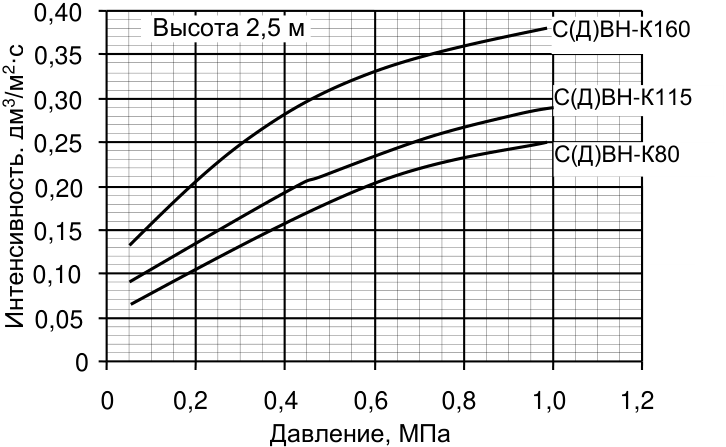

• Оросители, устанавливаемые вертикально розеткой вниз «СВН-К80», «СВН-К115», «СВН-К160»

• «ДВН-К80», «ДВН-К115», «ДВН-К160»

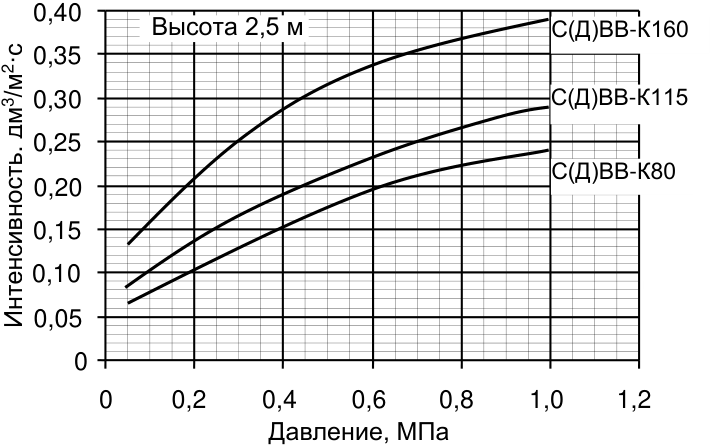

Оросители, устанавливаемые вертикально розеткой вверх «СВВ-К80», «СВВ-К115», «СВВ-К160»

• «ДВВ-К80», «ДВВ-К115», «ДВВ-К160»

Примечания:

1. Графическая зависимость интенсивности орошения от давления носит справочно-информационный характер и предназначена для предварительного подбора оросителя перед проведением гидравлического расчета. 2. Предельное отклонение значения интенсивности орошения на защищаемой площади 12 м[2] – ± 5 %.

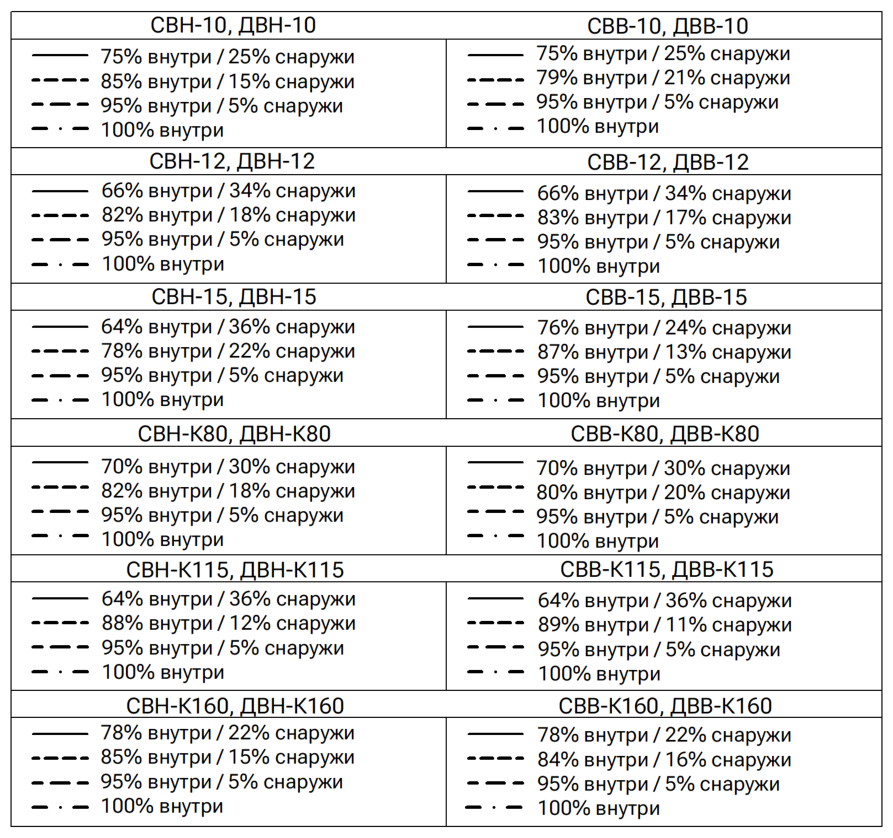

10 КАРТЫ ОРОШЕНИЯ ОРОСИТЕЛЕЙ СПРИНКЛЕРНЫХ И ДРЕНЧЕРНЫХ ВОДЯНЫХ «СВН», «ДВН», «СВВ», «ДВВ» при давлении от 0,05 МПа до 0,40 МПа включительно

"СВН", "ДВН" "СВВ", "ДВВ" Установка вертикально розеткой вниз Установка вертикально розеткой вверх

Примечание - Предельное отклонение значения процентного содержания воды на заданной площади – ± 5 %.

11 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

ТУ 28.29.22-166-00226827-2020 при соблюдении условий эксплуатации, хранения и транспортирования.

11.2Гарантийный срок эксплуатации оросителей – 36 месяцев с момента ввода в эксплуатацию, но не более 48 месяцев со дня приёмки ОТК.

11.3Гарантийный срок хранения оросителей с резьбовым герметиком составляет 24 месяца с момента приёмки ОТК.

11.4Установленный срок службы оросителей – не менее 10 лет с момента ввода в эксплуата-

цию.

Сертификат соответствия № ЕАЭС RU С-RU.ЧС13.В.00160/21, действителен по 23.06.2026. СМК сертифицирована на соответствие требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015).

Адрес производителя:

659316, Россия, Алтайский край, г. Бийск, ул. Лесная, 10 ЗАО «ПО «Спецавтоматика»

Сделано в России
