Пояснения и рекомендации по монтажу изделия УСПАА-1 при организации группового пуска МП с использованием дополнительных модулей

Рекомендация
↓ Скачать PDF
HTML-версия PDF · отрендерено из исходного документа

Габаритные и установочные размеры

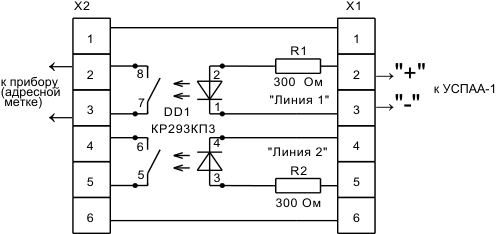

Модуль сопряжения МС-1 v4.1

для трансляции сигналов о срабатывании, коммутируемый ток до 100 мА, при напряжении до 220В

УСПАА-1 v2

Модуль сопряжения МС-1 v4.2 для диодной развязки цепей УСПАА-1 при организации дистанционного пуска

Модули МС-1, МР-1 степень защиты оболочкой IP41

A
1N4001
МОДУЛЬ
МОДУЛЬ
B
C
Д
- УСПАА
+ УСПАА

Релейный модуль МР-1 v2 для управления технологическим оборудованием, системой вентиляции и т.п., коммутируемый ток до 7А, при напряжении до 250В

X1

VD1 +4-6 B
Выход 3 (НрК)
Цепь
Общий
Конт.
5
K
A
VD2
B
1
3
K
2
4
3
Выход 2
Выход 1 (НзК)
2
2
1

Пульт ПДП-1 v2 степень защиты оболочкой IP41

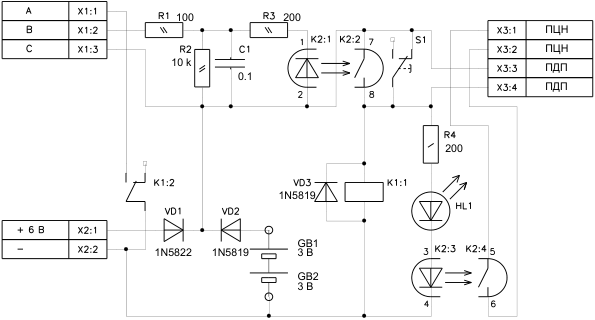

Модуль дистанционного пуска ПДП-1 v2 напряжение питания 6 В, максимальный пусковой ток 7А

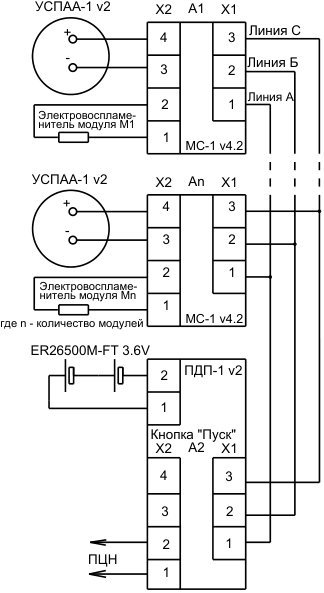

  • Типовая схема подключения УСПАА 1 при организации централизованного пуска от дополнительного автономного источника

Схемы организации дистанционного и группового пуска модулей пожаротушения

Типовые схемы могут быть использованы при организации автоматического группового и дистанционного пуска от одного сработавшего устройства всех установленных в защищаемом помещении модулей пожаротушения с одновременной передачей сигнала о срабатывании установки пожаротушения на ПЦН и сигнала управления технологическим оборудованием. В дежурном режиме все цепи, объединяющие устройства, обесточены. При срабатывании хотя бы одного УСПАА-1, пусковое напряжение с его контактов через развязывающий - диод модулей МС 1 v4.2 прикладывается к цепи оптрона пульта ПДП-1 v2 и приводит к срабатыванию мощного реле. Напряжение от мощного источника питания через замкнутую цепь перекидных контактов и пусковые диоды развязки поступает на все модули пожаротушения и вызывает их срабатывание, на ПЦН транслируется извещение о запуске.

Кроме автоматического пуска, запуск всех модулей может быть выполнен и дистанционно, с помощью встроенной кнопки «Пуск» ПДП-1 v2 либо ручного извещателя.

Примечание – Для ограничения и выравнивания максимального пускового тока через пиропатроны модулей пожаротушения допускается последовательно с каждым модулем устанавливать дополнительные резисторы-ограничители тока. Перед началом испытаний всей установки необходимо проверить правильность подключения всех внешних цепей. Для исключения ложного запуска средств автоматического пожаротушения, связанных с ошибками монтажа, следует при отладке системы вместо пиропатронов включать их имитаторы. С этой целью рекомендуется применять миниатюрные - – лампы накаливания (6 12 В, 23 60 мА). Проверку работоспособности установки в режиме автоматического пуска следует проводить путем инициации срабатывании каждого УСПАА-1. В режиме дистанционного пуска – с помощью нажатия кнопки - «Пуск» пульта ПДП 1 v2. Для инициации срабатывания тепло- вых реле устройств УСПАА 1 рекомендуется использовать промышленный «фен», обеспечивающий тепловой воздушный поток 70-80 °С.

В качестве автономного источника следует использовать батареи с малыми токами утечек и выходным током не менее, чем сумма всех пусковых токов электровоспламенителей. - Например, для запуска 10 15 электровоспламенителей с пусковым током 0,1 А рекомендуется использовать автономный источник из двух литиевых батарей фирмы EEMB Co.Ltd типа ER26500M-FT . Параметры: максимальный ток до 2 A, срок сохранения 10 лет, температура минус 45…+85 °C.

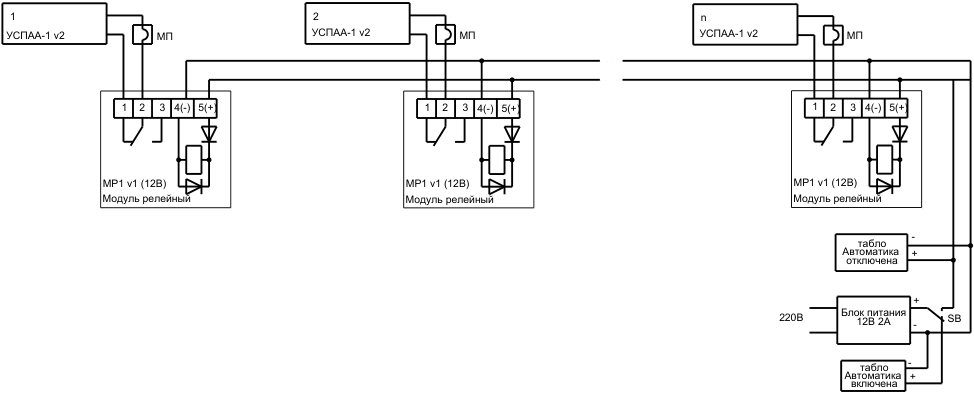

Схема подключения автономной установки с режимом «Автоматика отключена»
