Модуль сопряжения МС-1

2 исполнений 2 типоразмеров

Модуль сопряжения МС-1 расширяет устройство сигнально-пусковое автономное УСПАА-1 v2, обеспечивая согласование его цепей с внешними системами. В отличие от силового релейного модуля, он работает со слаботочными сигнальными линиями.

Область применения

Выбор между трансляцией сигнала и диодной развязкой определяется тем, какую задачу решает узел — вывод извещения о пожаре на внешний приёмный прибор или групповой дистанционный пуск нескольких устройств.

2 фото

Цена серии

от 407 ₽ / шт

Перейти к подбору исполнений →

Описание

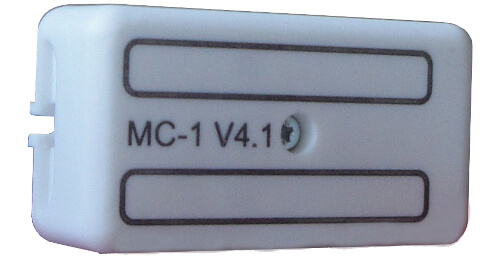

Модуль выпускается в двух функциональных исполнениях. МС-1 v4.1 транслирует сигнал о срабатывании установки во внешнюю цепь, коммутируя ток до 100 мА при напряжении до 220 В — этого достаточно для передачи извещения на приёмный прибор или индикацию. МС-1 v4.2 выполняет диодную развязку цепей УСПАА-1 при организации дистанционного пуска, исключая взаимное влияние параллельно подключённых устройств и ложные срабатывания по общим линиям. Оба исполнения подключаются к УСПАА-1 v2 по штатному интерфейсу и не требуют переработки базовой схемы. Оба модуля занимают минимум места в шкафу и не требуют отдельного источника питания, получая его от базового устройства.

В серию входят два исполнения модуля сопряжения — МС-1 v4.1 и МС-1 v4.2.

Преимущества

Исполнение МС-1 v4.1 транслирует сигнал срабатывания на ПЦН с коммутацией до 100 мА при 220 В — без дополнительного реле в цепи
Исполнение МС-1 v4.2 обеспечивает диодную развязку пусковых цепей УСПАА-1: несколько параллельно подключённых устройств не влияют на цепи друг друга
Оба исполнения подключаются к УСПАА-1 v2 по штатному интерфейсу — никакой переработки базовой схемы не требуется

Модели и исполнения

Показано 2 из 2

Модель	Criterion	Цена,₽
Модуль сопряжения МС-1v4.1 "УСПАА-1v2" Модуль сопряжения МС-1v4.1 "УСПАА-1v2"	версия v4.1	407
Модуль сопряжения МС-1v4.2 " УСПАА-1v2" Модуль сопряжения МС-1v4.2 " УСПАА-1v2"	версия v4.2	407

Документы

PDF

Сертификат РОСС RU.31588.04ОЦН0.ОС05.00793

Сертификат

PDF ⤓

PDF

Руководство по эксплуатации УСПАА-1 v2

other

HTML PDF ⤓

PDF

Рекомендация

HTML PDF ⤓

PDF

Отказное письмо (МС-1, МР-1)

letter

PDF ⤓

PDF

Декларация о соответствии ЕАЭС N RU Д-RU.РА04.В.40150/25

declaration

PDF ⤓
