Техническая информация («SSP», «SSU» и «SP», «SU»)

Тех. информация
↓ Скачать PDF
HTML-версия PDF · отрендерено из исходного документа

Ороситель спринклерный и дренчерный водяной и пенный «SSP», «SSU», «SP», «SU»

СУО0-PНо(д)0,42-R1/2/P57(68, 79, 93, 141, 182).В3-«SSP-K80»

СУО0-РНо(д)0,60-R1/2/P57(68, 79, 93, 141, 182).В3-«SSP-К115»

СУО0-РВо(д)0,42-R1/2/Р57(68, 79, 93, 141, 182).В3-«SSU-K80»

СУО0-РВо(д)0,60-R1/2/Р57(68, 79, 93, 141, 182).В3-«SSU-K115»

ДУО0-РНо(д)0,42-R1/2/В3-«SP-K80»

ДУО0-РНо(д)0,60-R1/2/В3-«SP-К115»

ДУО0-РВо(д)0,42-R1/2/В3-«SU-K80»

ДУО0-РВо(д)0,60-R1/2/В3-«SU-K115»

Назначение и область применения

Оросители предназначены для использования в составе систем водяного и пенного пожаротушения в любых помещениях, соответствующих климатическому исполнению В и категории размещения 3 по ГОСТ 15150-69.

Оросители спринклерные и дренчерные водяные и пенные «SSP-K80», «SSU-K80», «SSP-K115», «SSU-K115», «SU-K80», «SP-K115» и «SU-K115» изготовлены и испытаны в соответствии с требованиями ГОСТ Р 51043-2002 «Оросители. Общие технические требования. Методы испытаний» с учётом требований ISO FDIS 6182-1(Е)-2003 «Противопожарная защита. Автоматические спринклерные системы. Часть 1: Спринклеры. Технические требования и методы испытаний».

«SP-K80»,

Для обеспечения различных условий эксплуатации оросители подвергаются полимерному (полиэстеровому) покрытию любого цвета.

Для удобства и быстроты монтажа оросители могут изготавливаться с нанесенным резьбовым герметиком.

Оросители, устанавливаемые вертикально розеткой вниз, можно монтировать совместно с отражателем, устройством углубленного монтажа и с решеткой защитной.

Оросители предназначены для тушения очагов пожара, их локализации в автоматических системах пожаротушения с помощью воды, пены низкой кратности из водного раствора пенообразователя общего назначения углеродистого синтетического типа «S» при наличии на него обязательного сертификата соответствия требованиям ТР ЕАЭС 043/2017 с указанием в нем концентрации рабочего раствора, а также водой со смачивателем. Рабочую концентрацию смачивателя следует уточнять по нормативной документации. Кроме того, оросители могут применяться при проектировании водяных завес (пример расчёта см. в разд. Ороситель дренчерный для водяных завес «ЗВН-180).

Функциональные возможности и особенности

  • Исполнение в любом цвете.

  • Изготовление с резьбовым уплотнителем (герметиком).

  • Возможность поставки в комплекте с приварной муфтой.

По монтажному расположению оросители подразделяются на устанавливаемые вертикально розеткой вверх (спринклерные «SSU-K80», «SSU-K115» и дренчерные «SU-K80», «SU-K115») и устанавливаемые вертикально розеткой вниз (спринклерные «SSP-K80», «SSP-K115» и дренчерные «SP-K80», «SP-K115»).

Технические характеристики*

Коэффициент производительности, дм3/(с×10×МПа0,5) 0,42 0,60
Защищаемая площадь, м2 12
Средняя интенсивность орошения при давлении 0,1 (0,3) МПа и при
высоте установки оросителя 2,5 м, не менее, дм3/(с×м2) **		 0,059
(0,101)		 0,081
(0,113)		 0,087
(0,149)		 0,117
(0,163)
Габаритные размеры, не более, мм 58×28
Масса, не более, кг 0,070 0,062
Присоединительная резьба R1/2
Номинальная температура срабатывания, °С 57±3/68±3/79±3/93±3/141±5/182±5
Предельно допустимая рабочая температура, °С до 38 включ./до 50 включ./от 51 до 58 включ./от 53 до 70 включ./от 71 до 100
включ./от 101 до 140 включ.
Номинальное время срабатывания, с 300/300/330/380/600/600
Коэффициент тепловой инерционности спринклерного оросителя
Кт.и., (м×с)0,5***:
- с колбой Ø3 мм
- с колбой Ø5 мм		 <50
≥80
Маркировочный цвет жидкости в стеклянной колбе оранжевый/красный/желтый/зеленый/голубой/фиолетовый
Кратность пены, не менее 5
К-фактор, LPM/bar0,5 80 115

Технические характеристики сверяйте с паспортом. Предельное отклонение значения средней интенсивности орошения на защищаемой площади 12 м[2] – ± 5 %. **По технической документации производителя колб.

Структура обозначения оросителей по ГОСТ Р 51043-2002

Х Х Х Х - Х Х Х Х - Х / Х Х. Х Х - Х Наличие теплового замка (С - спринклерный; Д - дренчерный) Вид ОТВ (У - универсальный - вода, пена) Назначение (О - общее) Направленность потока ОТВ (0 - концентричная) Конструктивное исполнение (Р - розеточный) Монтажное расположение - вертикально (В - вверх; Н - вниз) Вид покрытия (о - без покрытия; д - декоративное)

Тип «SSP-K80», «SSU-K80», «SSP-K115», «SSU-K115», «SP-K80», «SU-K80», «SP-K115», «SU-K115»

Категория размещения по ГОСТ 15150-69 (3) Климатическое исполнение по ГОСТ 15150-69(В) Номинальная температура срабатывания, °С, из ряда 57, 68, 79, 93, 141,182 Вид теплового замка (Р - разрывной) Присоединительный размер (R1/2) по ГОСТ 6211-81 Коэффициент производительности (0,42; 0,60)

Обозначение и маркировка спринклерных оросителей по ГОСТ Р 51043-2002 и ISO FDIS 6182-1(Е)-2003

Обозначение СУО0-РВо(д)0,42-R1/2/Р57(68,79,93,141,182).В3-«SSU-К80»

СУО0-РВо(д)0,60-R1/2/Р57(68,79,93,141,182).В3-«SSU-К115»

СУО0-РНо(д)0,42-R1/2/Р57(68,79,93,141,182).В3-«SSP-К80»

СУО0-РНо(д)0,60-R1/2/Р57(68,79,93,141,182).В3-«SSP-К115»

Маркировка Покрытие SSU – SIN – К80 – 0,42 – tºС – дата

о – без покрытия д – декоративное полиэфирное (полиэстеровое)

SSU – SIN – К115 – 0,60 – tºС – дата

SSP – SIN – К80 – 0,42 – tºС – дата SSP – SIN – К115 – 0,60 – tºС – дата

Обозначение и маркировка дренчерных оросителей по ГОСТ Р 51043-2002 и ISO FDIS 6182-1(Е)-2003

Обозначение ДУО0-РВо(д)0,42-R1/2/В3-«SU-К80»

ДУО0-РВо(д)0,60-R1/2/В3-«SU-К115»

ДУО0-РНо(д)0,42-R1/2/В3-«SP-К80»

ДУО0-РНо(д)0,60-R1/2/В3-«SP-К115»

Маркировка оросителей является упрощенным вариантом обозначения.

Маркировка включает в себя:

Условное обозначение оросителей (первая S – спринклерный (у дренчерного буква отсутствует); вторая S – параболоидная форма потока ОТВ; Р – установка вертикально вниз (плоская розетка), U – установка вертикально вверх (вогнутая розетка).

  1. SIN – внутренний идентификационный номер спринклерного оросителя: SB ХХХХ, где:

  2. "S" - ЗАО "ПО "Спецавтоматика";

  3. "B" - г. Бийск;

  4. первая цифра - К-фактор (К80 - "3", К115 - "4");

  5. вторая цифра - монтажное расположение

(присоединительная резьба R1/2) - вертикально розеткой вниз (плоская розетка) - "2" для К80 и "9" для К115, вертикально розеткой вверх (вогнутая розетка) - "1" для К80 и "8" для К115;

  • третья цифра - стандартное "5" и быстрое "3" реагирование;

  • четвертая цифра - назначение - (общего назначения - "1").

  • К-фактор (К80, К115).

  • Коэффициент производительности (0,42; 0,60).

  • Номинальная температура срабатывания для спринклерных

оросителей из ряда 57, 68, 79, 93, 141, 182 ºС.

  1. Дата.

  2. Товарный знак предприятия. Маркировка проставляется на

розетках и корпусах оросителей.

Маркировка Покрытие SU – К80 – 0,42 – дата

о – без покрытия д – декоративное полиэфирное (полиэстеровое)

SU – К115 – 0,60 – дата

SP – К80 – 0,42 – дата

SP – К115 – 0,60 – дата

Пример записи обозначения (маркировки) оросителей при заказе в соответствии с ГОСТ Р 51043-2002 ISO FDIS 6182-1(Е)-2003:

Спринклерные с колбой Ø5 мм установка вверх (вогнутая розетка) СУО0-Р В о0,42-R1/2/Р68.В3-«SS U -K80»; (SSU-SB 3151 -К80-0,42-68ºС-дата) СУО0-Р В д0,60-R1/2/Р93.В3-«SS U -K115»-металлик; (SSU-SB 4851 -К115-0,60-93ºС-дата) Спринклерные с колбой Ø5 мм установка вниз (плоская розетка) СУО0-Р Н о0,42-R1/2/Р57.В3-«SS P -K80»; (SSP-SB 3251 -К80-0,42-57ºС-дата) СУО0-Р Н д0,60-R1/2/Р79.В3-«SS P -K115»-белый; (SSP-SB 4951 -К115-0,60-79ºС-дата)

Спринклерные с колбой Ø3 мм установка вверх (вогнутая розетка) СУО0-Р В о0,42-R1/2/Р68.В3-«SS U -K80»; (SSU-SB 3131 -К80-0,42-68ºС-дата) СУО0-Р В д0,60-R1/2/Р93.В3-«SS U -K115»-металлик; (SSU-SB 4831 -К115-0,60-93ºС-дата) Спринклерные с колбой Ø3 мм установка вниз (плоская розетка) СУО0-Р Н о0,42-R1/2/Р57.В3-«SS P -K80»; (SSP-SB 3231 -К80-0,42-57ºС-дата) СУО0-Р Н д0,60-R1/2/Р79.В3-«SS P -K115»-белый; (SSP-SB 4931 -К115-0,60-79ºС-дата)

Дренчерные установка вверх (вогнутая розетка) ДУО0-Р В д0,42-R1/2/В3-«S U -К80»-белый; (SU-К80-0,42-дата) ДУО0-Р В о0,60-R1/2/В3-«S U -К115»; (SU-К115-0,60-дата) Дренчерные установка вниз (плоская розетка) ДУО0-Р Н д0,42-R1/2/В3-«S Р -К80»-белый; (SP-К80-0,42-дата) ДУО0-Р Н о0,60-R1/2/В3-«S Р -К115»; (SP-К115-0,60-дата)

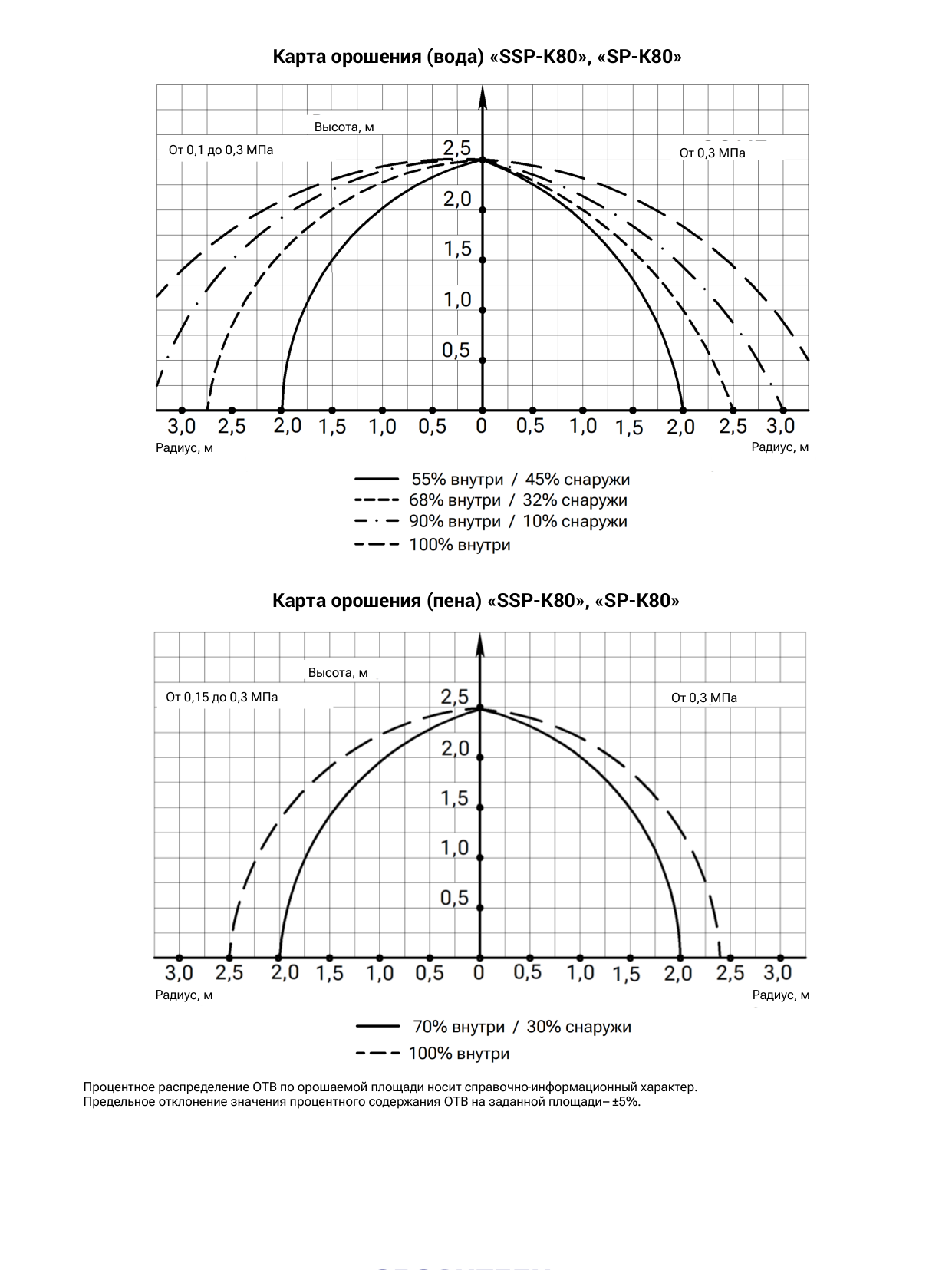

Страница 3

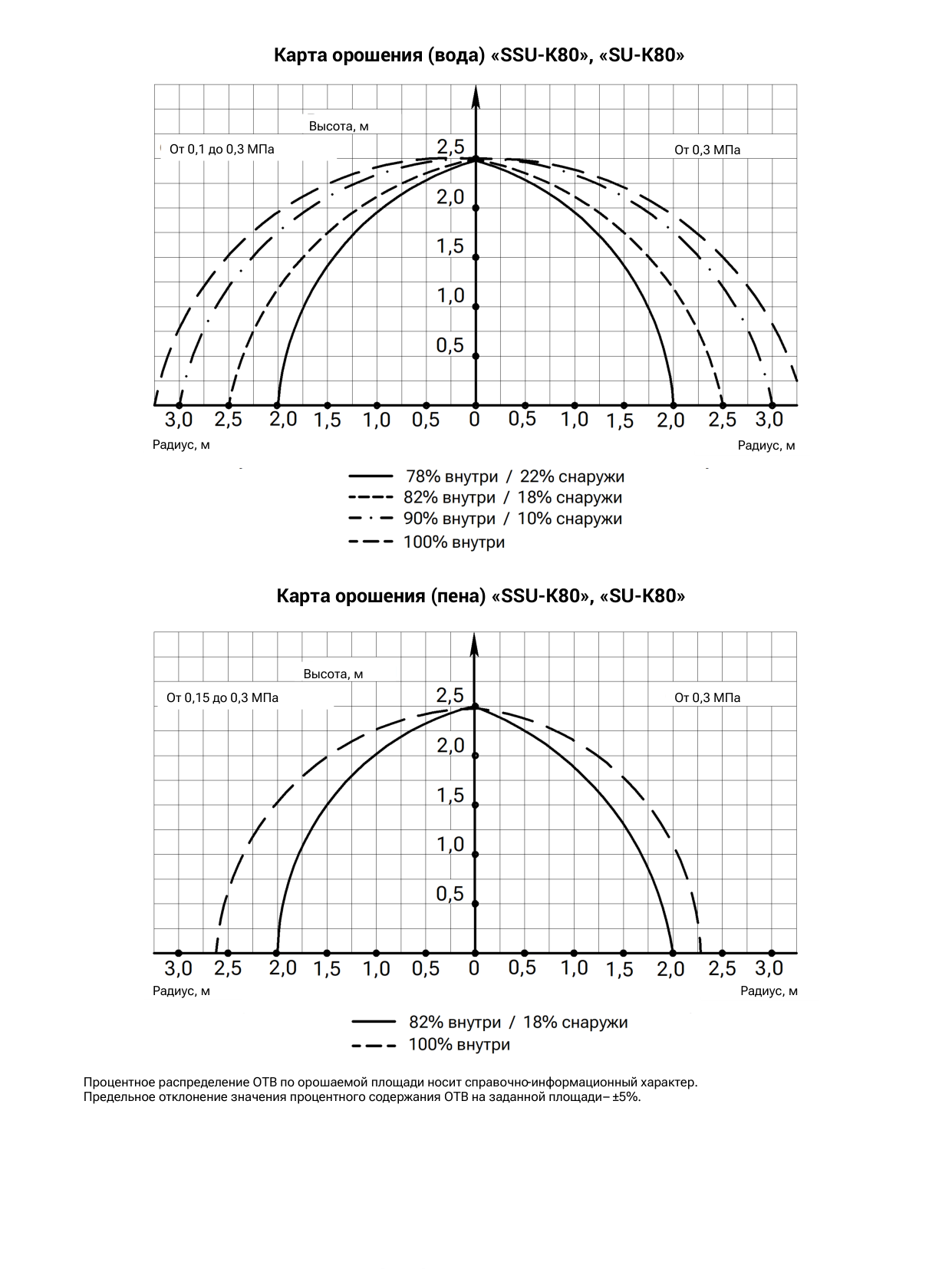

Страница 4

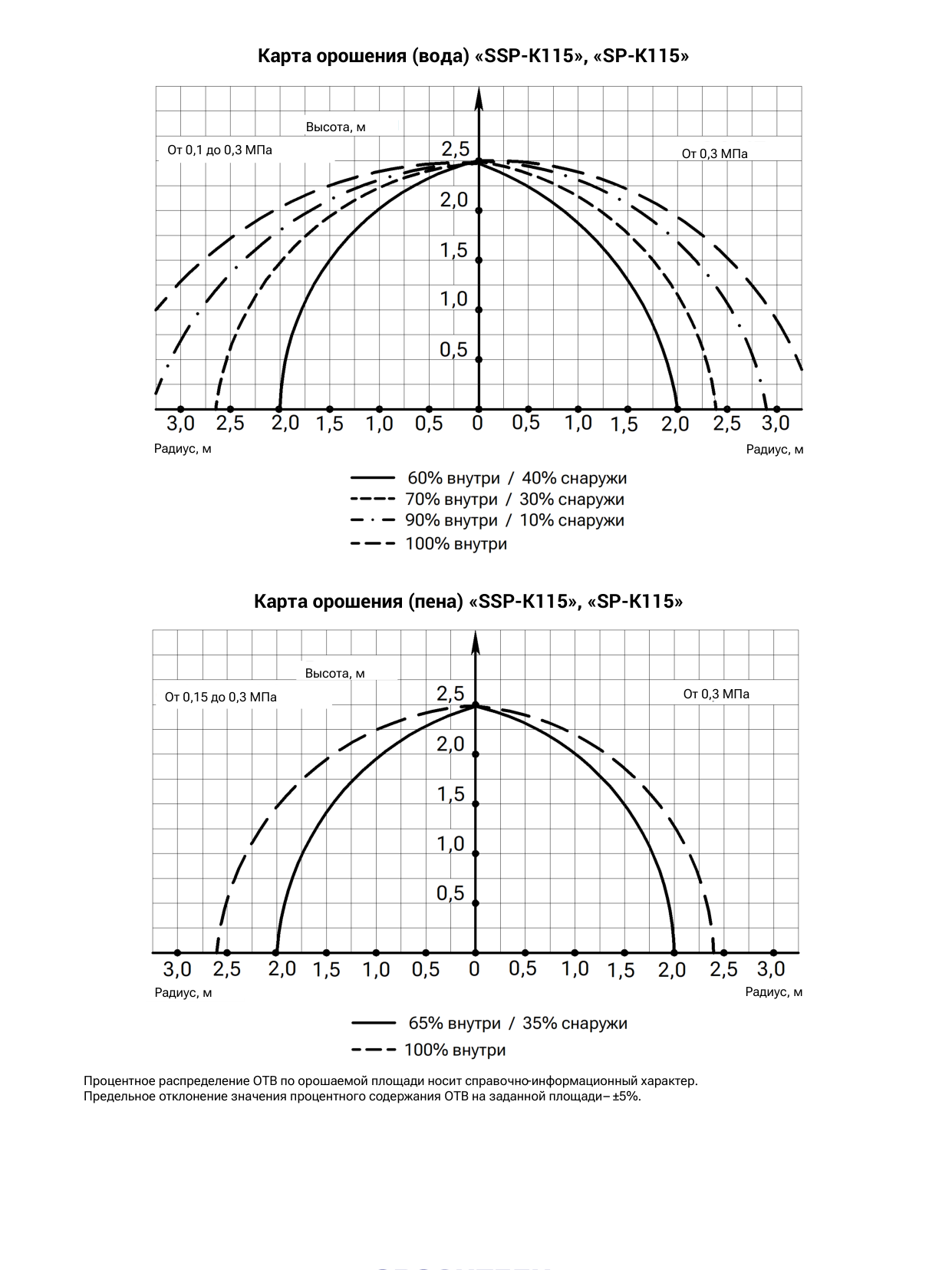

Страница 5

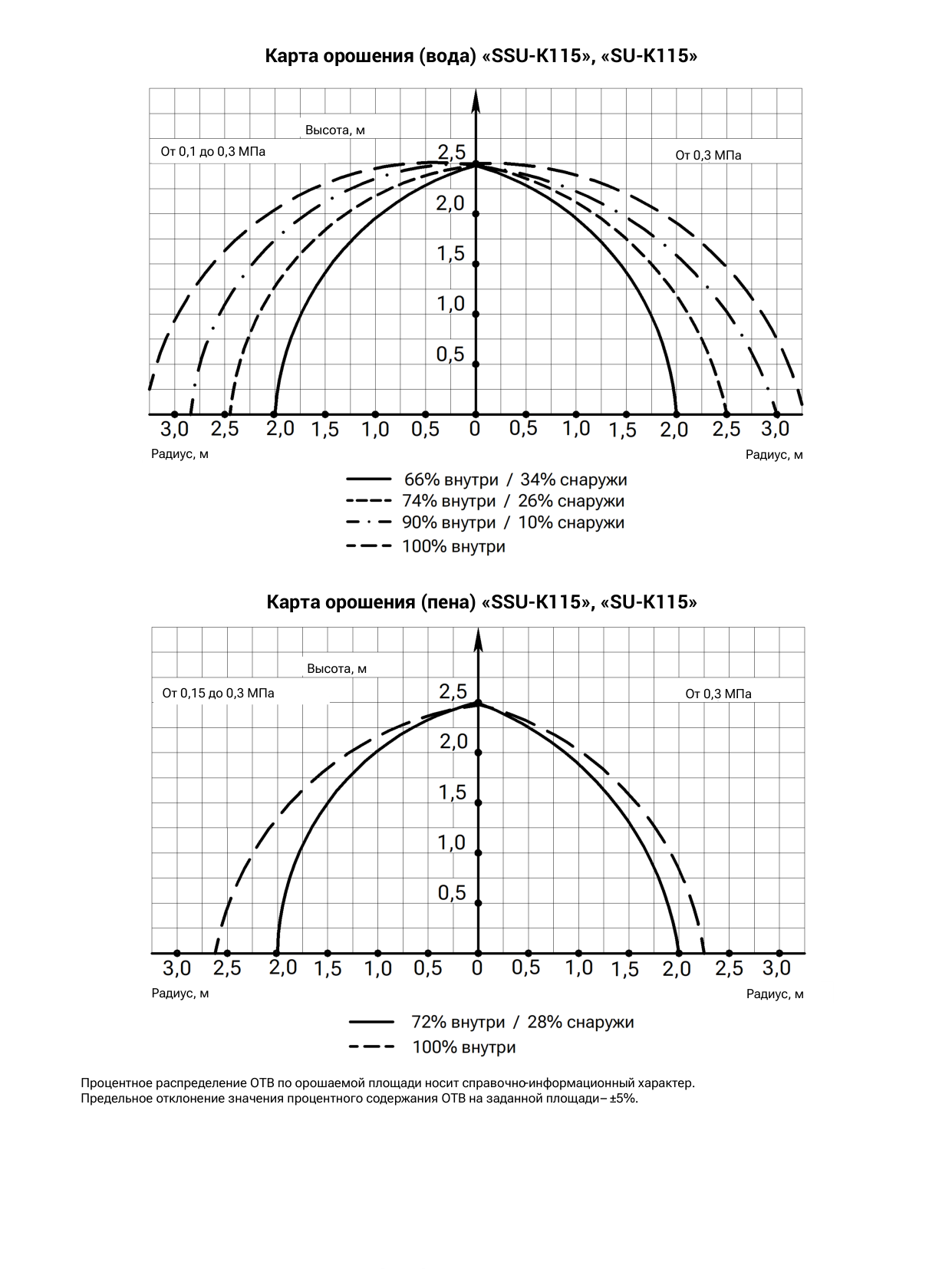

Страница 6

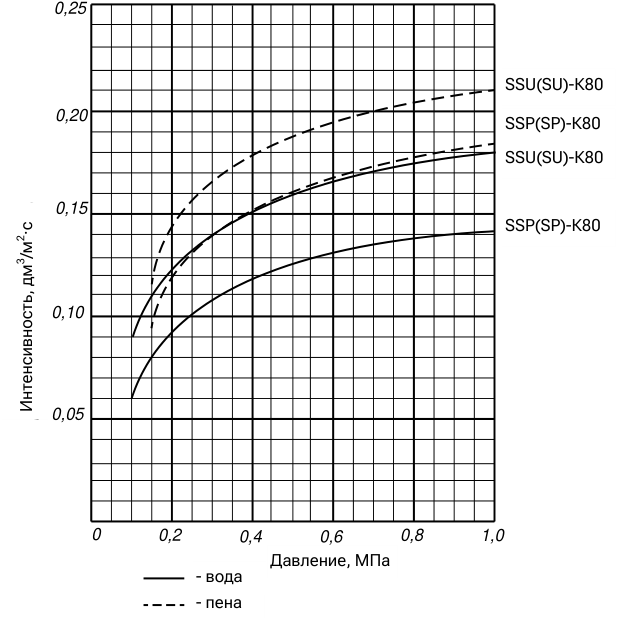

Графики (эпюры) зависимости интенсивности орошения оросителей «SSU(P)-К80», «SU(P)-К80» от давления на защищаемой площади 12 м² при высоте установки оросителя 2,5 м² (ОТВ - вода и пена)

  1. Графическая зависимость интенсивности орошения от давления носит справочно-информационный характер и предназначена для предварительного подбора оросителя перед проведением гидравлического расчета.

  2. Предельное отклонение значения интенсивности орошения на защищаемой площади 12м[2] – (±5)%.

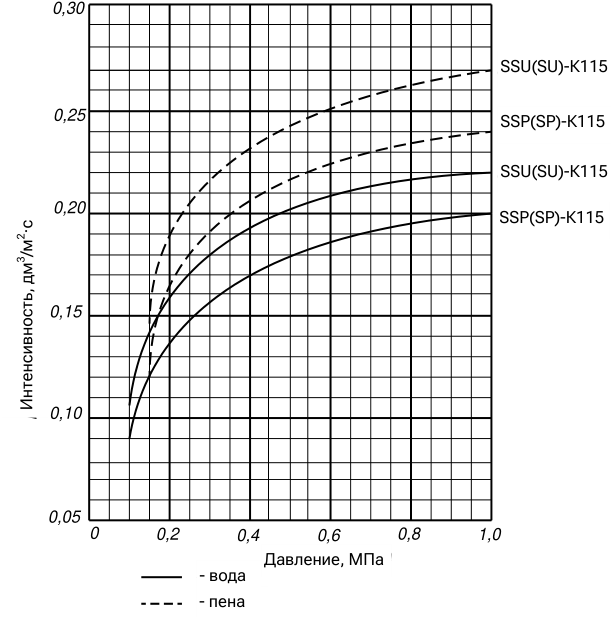

Графики (эпюры) зависимости интенсивности орошения оросителей «SSU(P)-К115», «SU(P)-К115» от давления на защищаемой площади 12 м² при высоте установки оросителя 2,5 м² (ОТВ - вода и пена)
