Паспорт («SP», «SU»)

ОРОСИТЕЛИ ДРЕНЧЕРНЫЕ ВОДЯНЫЕ И ПЕННЫЕ «SP», «SU» Паспорт ДАЭ 100.427.000-01 ПС

Бийск 2020

ДАЭ 100.427.000-01 ПС 2

1 НАЗНАЧЕНИЕ 1.1 Оросители дренчерные водяные и пенные «SP-K80», «SU-K80», «SP-К115», «SU-K115» (далее – Оросители) предназначены для разбрызгивания огнетушащего вещества (ОТВ) и распределения его по защищаемой площади с целью тушения очагов пожара или их локализации, а также для создания водяных завес в автоматических установках пожаротушения с помощью воды, пены низкой кратности из водного раствора пенообразователя общего назначения углеродистого синтетического типа «s» (концентрация от 0,1 до 6%) при наличии на него обязательного сертификата соответствия требованиям ТР ЕАЭС 043/2017 с указанием в нем концентрации рабочего раствора.

1.2 Оросители – изделия неразборные и неремонтируемые.

1.3 По монтажному расположению Оросители подразделяются на устанавливаемые

• вертикально розеткой вниз («SP») и устанавливаемые вертикально розеткой вверх («SU»).

1.4 Оросители изготавливаются:

• без покрытия (в обозначении буква «о»);

• с декоративным полиэфирным (полиэстеровым) покрытием (в обозначении буква «д»).

1.5 Оросители изготавливаются:

• без резьбового герметика;

• с резьбовым герметиком (на присоединительную резьбу нанесен герметик).

1.6 По устойчивости к климатическим воздействиям окружающей среды Оросители соответствует исполнению В, категории размещения 3 по ГОСТ 15150-69 с предельным значением температуры при эксплуатации от минус 60 до плюс 140 ºС.

1.7 Пример записи обозначения Оросителя в соответствии с требованиями

• ГОСТ Р 51043-2002, ТУ 28.29.22-168-00226827-2020 (в скобках указана маркировка): ДУО0-РНд0,42-R1/2/B3-«SP-K80»-белый (ДОУ-H – 0,42 – дата – SP) ДУО0-РВо0,60-R1/2/В3-«SU-K115»-бронза (ДОУ-В – 0,60 – дата – SU)

2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1 Технические характеристики Оросителей представлены в таблице 1.

|*Предельное отклонение значения средней инт|енсивности орошения на защищаемой площади– ±5 %.||||

ДАЭ 100.427.000-01 ПС 3

3 УСТРОЙСТВО И УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

3.1 Установка Оросителей производится в соответствии с требованиями назначения. Ороситель имеет размер «под ключ» по ГОСТ 6424-73 и ГОСТ 13682-80.

3.2 Оросители рекомендуется монтировать в приварные муфты производства ЗАО «ПО «Спецавтоматика» (внутренняя цилиндрическая резьба по ГОСТ 6357-81). Предприятие не несет ответственности за повреждения при монтаже и нарушение работоспособности Оросителей, вызванные ненадлежащим качеством муфт других производителей.

3.3 Перед установкой Оросителей следует провести визуальный осмотр:

• на отсутствие механических повреждений розетки, дужек корпуса и присоединительной резьбы;

• на наличие маркировки;

• на отсутствие засорения входного канала;

• для Оросителей с покрытием – на отсутствие повреждения покрытия.

3.4 Для Оросителей без резьбового герметика герметичность соединения обеспечивается с помощью уплотнительного материала (лен сантехнический чесаный, лента ФУМ, анаэробные герметики). Для Оросителей с резьбовым герметиком дополнительных уплотнительных материалов не требуется.

3.5 Герметичность резьбового соединения Оросителей при монтаже обеспечивается закручиваем Оросителей в приварную муфту (фитинг) до получения зазора 1-3 мм между торцом муфты (фитинга) и фланцем Оросителей.

Затяжка Оросителей с меньшим зазором или без зазора может привести к выходу Оросителей

из строя (деформация, механические повреждения).

Внимание!

Резьбовой герметик имеет свойство самоуплотнения при контакте с водой (раствором пенообразователя).

В случае обнаружения капель воды по месту соединения Оросителей с муфтой (фитингом) при проведении гидравлических испытаний трубопроводов с установленными Оросителями следует довернуть Оросители на ¼ оборота.

3.6 Во избежание механических повреждений затяжку Оросителей на распределительном трубопроводе рекомендуется проводить специальным ключом.

3.7 Оросители, устанавливаемые вертикально розеткой вниз, можно монтировать совместно с отражателем ДАЭ 100.210.001. Для этого Ороситель ввернуть в отражатель и с помощью монтажного ключа присоединить вместе с отражателем к трубопроводу посредством приварной муфты или гибкой подводки вымеренной длины таким образом, чтобы края отражателя прилегали к потолку без зазора.

3.8 Оросители, устанавливаемые вертикально розеткой вниз, можно монтировать совместно с устройством углубленного монтажа ДАЭ 100.285.000:

• Ороситель ввернуть в держатель лепестками от розетки и с помощью монтажного ключа присоединить вместе с держателем к трубопроводу посредством приварной муфты или гибкой подводки вымеренной длины;

• на держатель надеть патрон так, чтобы края патрона прилегали к потолку без зазора, и расстояние от наружного торца розетки до подвесного потолка было не менее 22 мм.

3.9 Оросители, устанавливаемые розеткой вниз, можно монтировать совместно с устройством углубленного монтажа ДАЭ 100.435.000:

• патрон надеть на гибкую подводку (отрезок необходимой длины);

• Ороситель вкрутить в держатель до упора, при этом лепестки держателя должны быть

направлены от розетки ;

• соединить отрезок гибкой подводки с Оросителем и надеть патрон на держатель (до упора);

• завести свободный конец подводки в подвесной потолок через отверстие под патрон диаметром 48 мм и соединить его с трубопроводом;

• зафиксировать подводку таким образом, чтобы края патрона прилегали к потолку без

зазора.

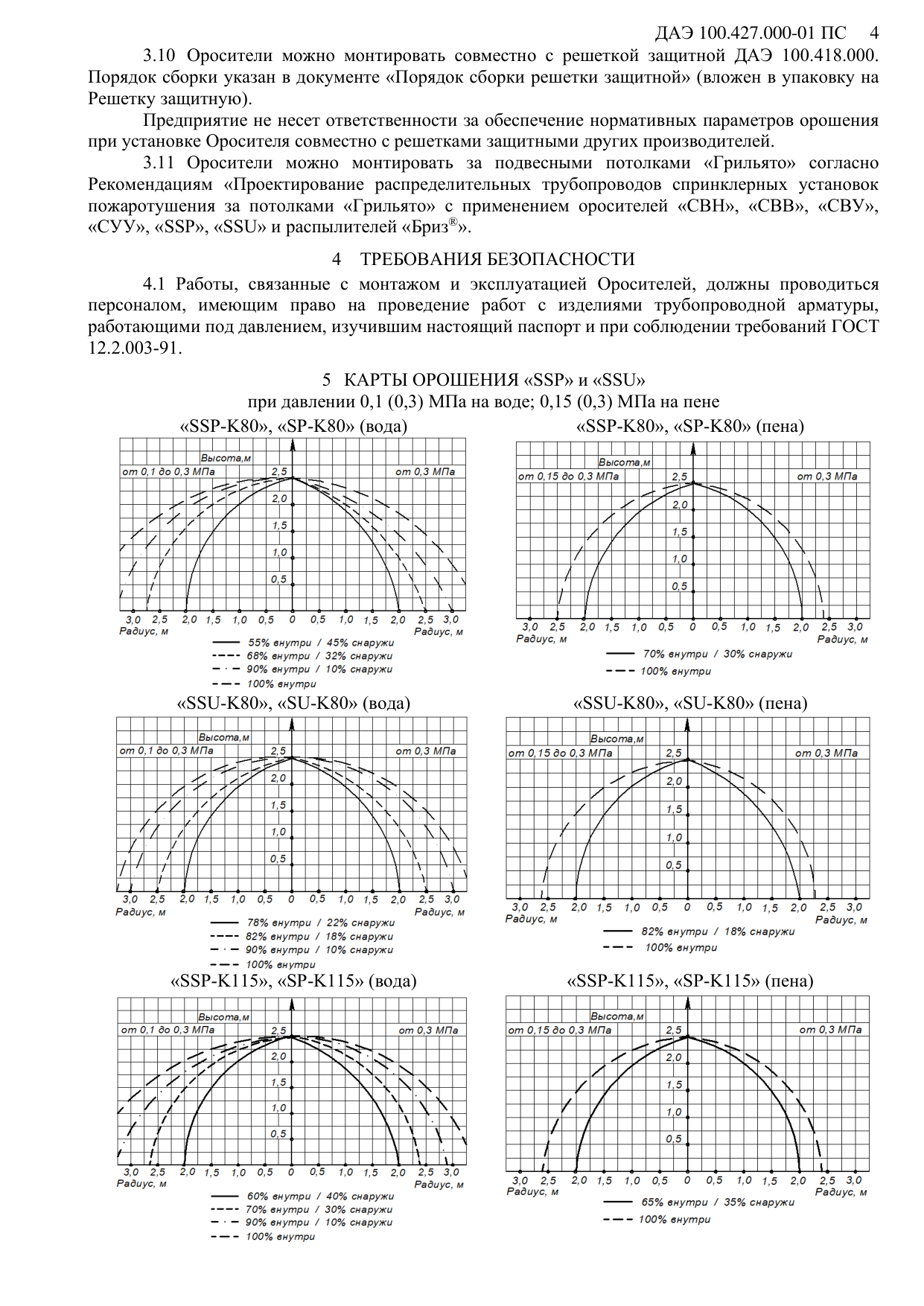

ДАЭ 100.427.000-01 ПС 6

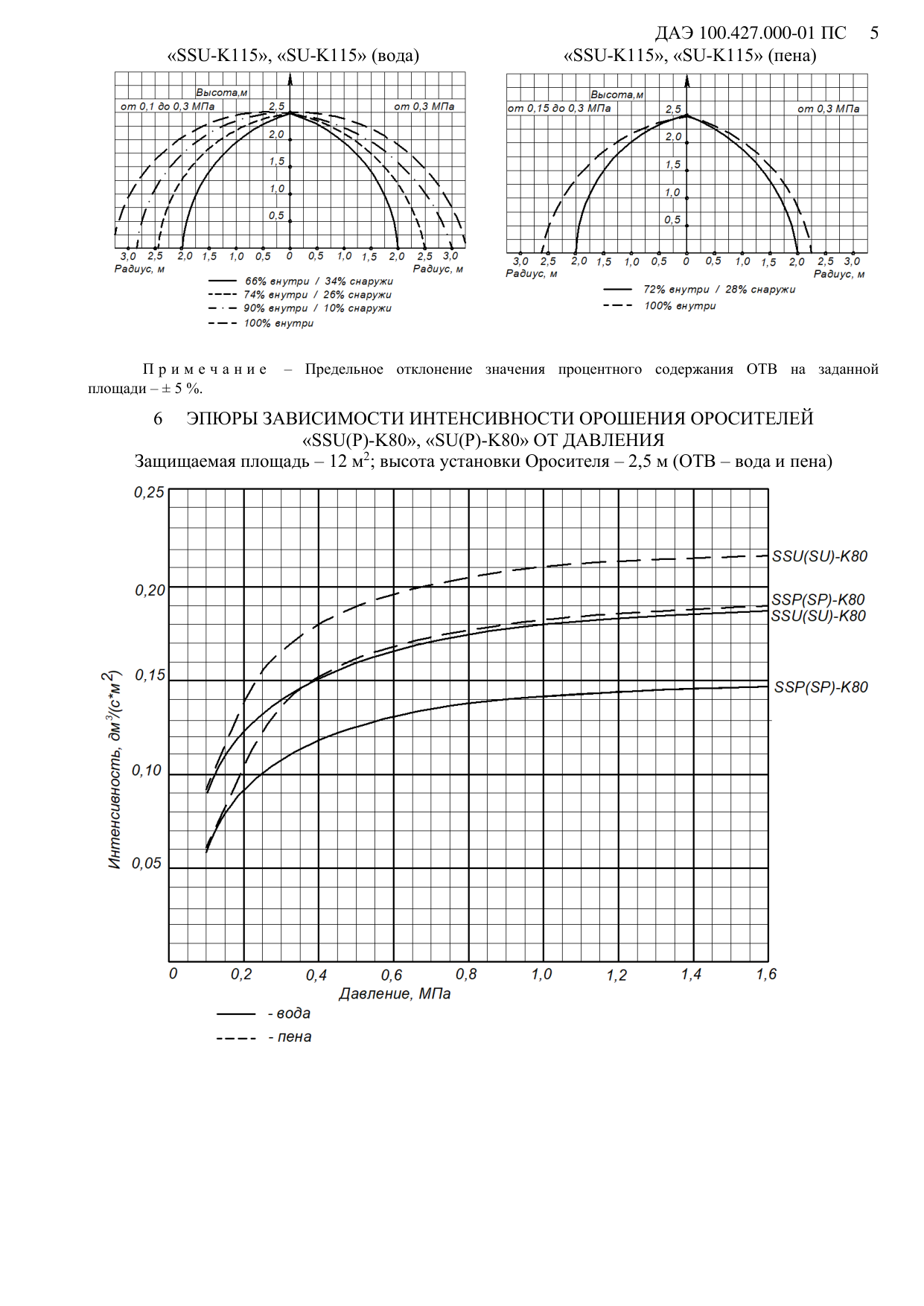

П р и м е ч а н и я

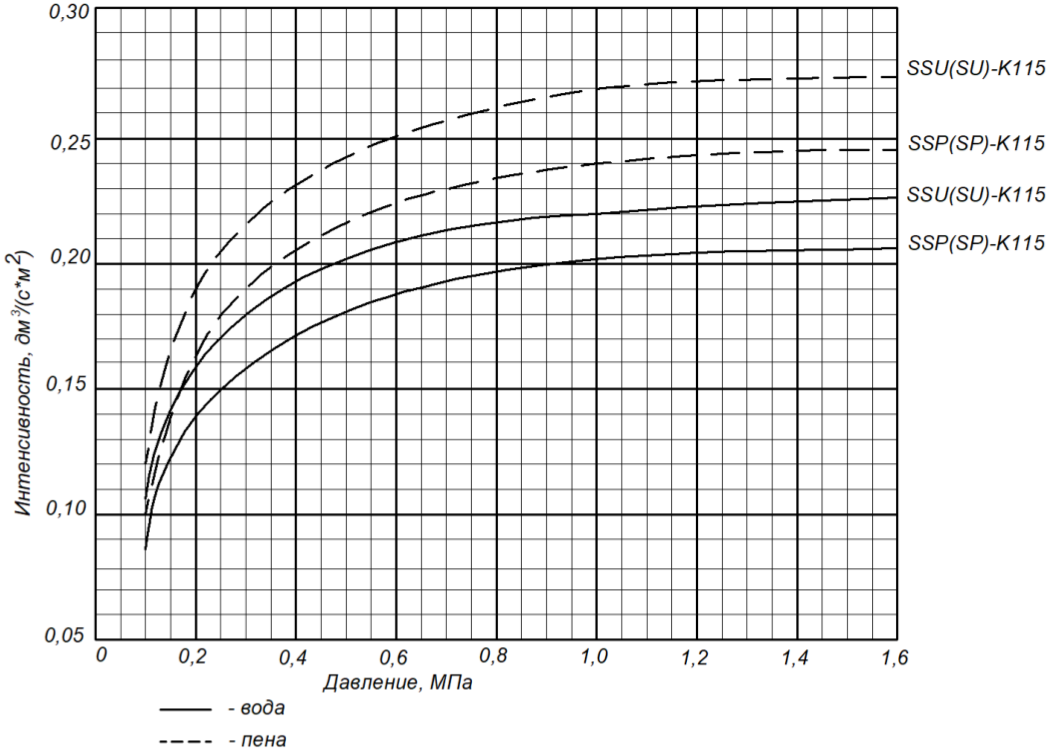

1 Графическая зависимость интенсивности орошения от давления предназначена для предварительного подбора Оросителя перед проведением гидравлического расчета.

2 Предельное отклонение значения интенсивности орошения на защищаемой площади – ± 5 %.

7 КОМПЛЕКТ ПОСТАВКИ

7.1 Комплект поставки Оросителей включает в себя: Ороситель – 30 шт./____; паспорт на Ороситель – 1 на упаковку; ключ специальный универсальный – 1 на упаковку; муфта приварная – по количеству Оросителей.

*Определяются заказом в качестве дополнительной поставки.

ОТК штамп ОТК

личная подпись число, месяц, год

9.1 Оросители дренчерные водяные и пенные упакованы в соответствии с требованиями ТУ 28.29.22-168-00226827-2020.

Упаковку

произвел

10 ПРАВИЛА ТРАНСПОРТИРОВАНИЯ И ХРАНЕНИЯ

10.1 Транспортирование Оросителей, упакованных в ящики, должно осуществляться в крытых транспортных средствах любого вида на любые расстояния в соответствии с правилами, действующими на данном виде транспорта.

ДАЭ 100.427.000-01 ПС 7

10.2 Ящики с упакованными Оросителями должны транспортироваться и храниться в помещении при температуре не выше 60 ºС, в условиях, исключающих непосредственное влияние на них атмосферных осадков.

10.3 При транспортировании Оросителей в районы Крайнего Севера и труднодоступные районы должны соблюдаться требования ГОСТ 15846-2002.

11 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

11.1 Изготовитель гарантирует соответствие Оросителей требованиям ГОСТ Р 51043-2002, ТУ 28.29.22-168-00226827-2020, при соблюдении потребителем правил эксплуатации, монтажа, хранения и транспортирования.

11.2 Гарантийный срок эксплуатации Оросителей – 36 месяцев со дня ввода в эксплуатацию, но не более 48 месяцев со дня приёмки ОТК.

11.3 Гарантийный срок хранения Оросителей с резьбовым герметиком составляет 24 месяцев с момента приемки ОТК.

11.4 Установленный производителем срок службы спринклерных Оросителей – не менее 10 лет с момента ввода в эксплуатацию.

Сертификат соответствия № ЕАЭС BY/112 02.01. TP043 033.01 00494, действителен по 20.01.2031 включительно. СМК сертифицирована на соответствие требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015).
