Сигнализатор давления универсальный СДУ-М

ПАСПОРТ ДАЭ 100.198.000 ПС

1 ОБЩИЕ СВЕДЕНИЯ

1.1 Сигнализатор давления универсальный СДУ-М (далее – сигнализатор) – сигнальное устройство, реагирующее на изменение давления рабочей среды относительно давления окружающей воздушной среды замыканием/размыканием контактной группы.

1.2 Сигнализатор рассчитан на круглосуточный режим работы в установках с газовой, водяной и пенной средой, в том числе в составе модулей газового пожаротушения с газовым огнетушащим веществом на основе хладонов и диоксида углерода (СО2).

1.3 Пример обозначения при заказе сигнализатора или в документации другой продукции, в которой он применяется:

Сигнализатор давления универсальный

СД 0,02/15(1) G½ -В.О2 - «СДУ-М» ХХ ТУ 26.30.50-016-00226827-2021 (взамен ТУ 4371-016-00226827-98); Сигнализатор давления универсальный

СД 0,02/1,6(1) G½ -У.О2 - «СДУ-М» ХХ ТУ 26.30.50-016-00226827-2021 (взамен ТУ 4371-016-00226827-98); где ХХ – вариант исполнения.

2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1 Контакты сигнализатора обеспечивают коммутацию.

2.1.1 Для исполнений 00, 01, 03, 04, 05, в диапазоне:

№ Наименование Количество
1 Сигнализатор давления универсальный СДУ-М 1 шт.
2 Паспорт ДАЭ 100.198.000 ПС 1 шт.
3 Муфта приварная *
* Дополнительное оборудование приобретается отдельно.

2.8 Сигнализатор выпускается в климатическом исполнении О2 по ГОСТ 15150-69, но для работы при температуре от минус 50 С до плюс 55 С с газовой средой и при температуре от плюс 1 С до плюс 55 С с водяной и пенной средой.

2.9 Срок службы – 10 лет.

2.10 Масса – не более 0,1 кг.

3 КОМПЛЕКТ ПОСТАВКИ

- цепей переменного тока напряжением от 0,2 до 250,0 В 22×10-6 – 3,0 А
- цепей постоянного тока напряжением от 0,2 до 30,0 В 22×10-6 – 4,0 А
2.1.2 Для исполнения 02 при использовании в цепях автоматики (с контролем целостности цепи при
напряжении до 25,0 В) сопротивление цепи, в диапазоне:
- при отсутствии давления в рабочей камере 5,6 кОм ± 5%
- цепей постоянного тока напряжением от 0,2 до 30,0 В 2,7 кОм ± 5%
2.2 Диапазон давлений рабочей среды под мембраной относительно давления окружающей воздушной
среды сигнализатора, в пределах, МПа:
- для исполнения 00, 01, 02, 03, 04 0 – 15,0
- для исполнения 05 0 – 1,6
2.3 Время срабатывания, с, не более: 1
2.4 Давление срабатывания, в пределах, МПа:
- при положительных температурах 0,02 – 0,06
- при отрицательных температурах (до минус 50 °C) в воздушных системах
при исключении образования конденсата внутри оборудования 0,02 – 0,10
2.5 Настроенное давление срабатывания, МПа: 0,04±0,02
2.6 Степень защиты оболочкой:
- для исполнений 00, 03 IP33
- для исполнений 01, 02, 04, 05 IP54
2.7 По способу защиты человека от поражения электрическим током по ГОСТ 12.2.007.0-75
сигнализатор соответствует:
- исполнение 00, 01, 02, 03, 04 классу 01
- исполнение 05 классу III

Полная информация доступна по QR-коду или на странице изделия на - сайте предприятия: https://sa biysk.ru/catalog/1335/

4 ПОРЯДОК РАБОТЫ

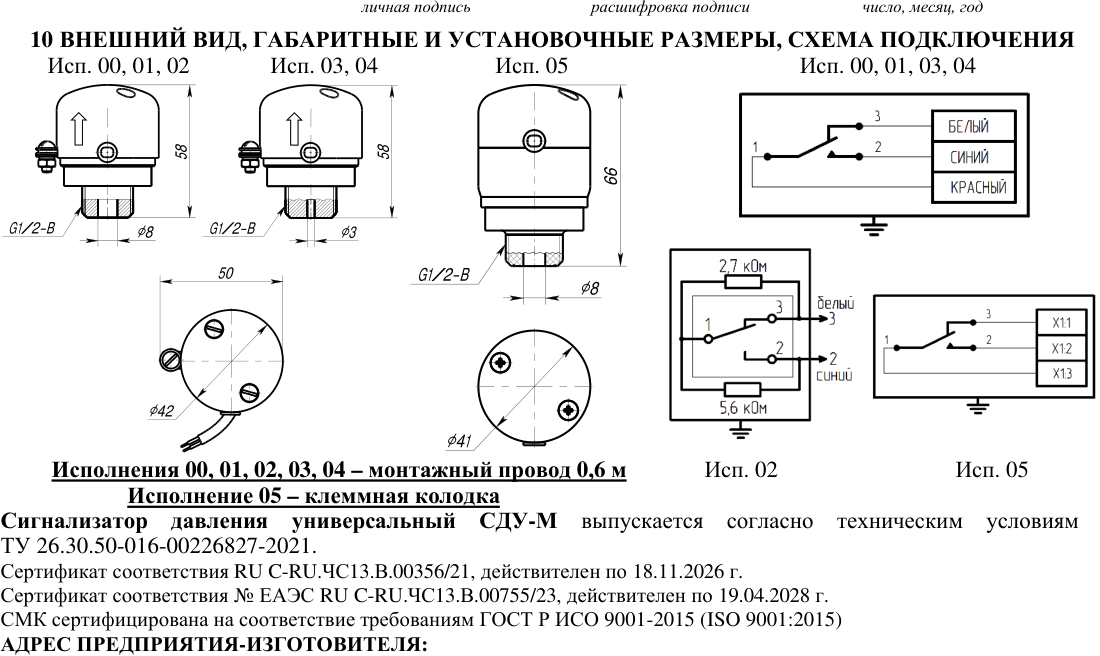

4.1 Монтаж электрических цепей сигнализатора производить согласно схеме электрической принципиальной. Состояние контактной группы приведено при отсутствии давления рабочей среды.

4.2 Ремонт производится предприятием-изготовителем.

  • 5 МАРКИРОВКА

5.1 На сигнализатор нанесено:

  • условное наименование;

  • давление рабочей среды;

  • товарный знак предприятия;

  • год выпуска;

  • знак заземления (для исполнения 00, 01, 02, 03, 04);

  • знак рабочего положения в пространстве (для исполнения 00, 01, 02, 03, 04);

  • давление срабатывания (настроенное);

  • заводской номер сигнализатора.

6 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

6.1 Ящики с упакованными сигнализаторами могут транспортироваться всеми видами закрытого транспорта. Способ укладки ящиков в транспортное средство должен исключать их перемещение, воздействие резких ударов и атмосферных осадков.

6.2 Хранение сигнализаторов в упаковке должно соответствовать условиям хранения 3 по ГОСТ 15150-69 штабелями на стеллажах в 5 рядов.

  • 7 ГАРАНТИИ ИЗГОТОВИТЕЛЯ

7.1 Гарантийный срок эксплуатации – 24 месяца с момента ввода устройства в эксплуатацию, но не более 36 месяцев со дня приемки ОТК.

  • 8 СВИДЕТЕЛЬСТВО О ПРИЁМКЕ

Сигнализатор давления универсальный СДУ-М партия № (№ -

)

индивид. номер (с) индивид. номер (по)

соответствует требованиям ТУ 26.30.50-016-00226827-2021 и признан годным для эксплуатации.

ОТК

9 СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ

Упаковку произвёл

659316, Россия, Алтайский край, г. Бийск, ул. Лесная, 10, ЗАО «ПО «Спецавтоматика» КОНТАКТНЫЕ ТЕЛЕФОНЫ:

  • 8-800-2008-208 (звонок по России бесплатный)

Сделано в России
