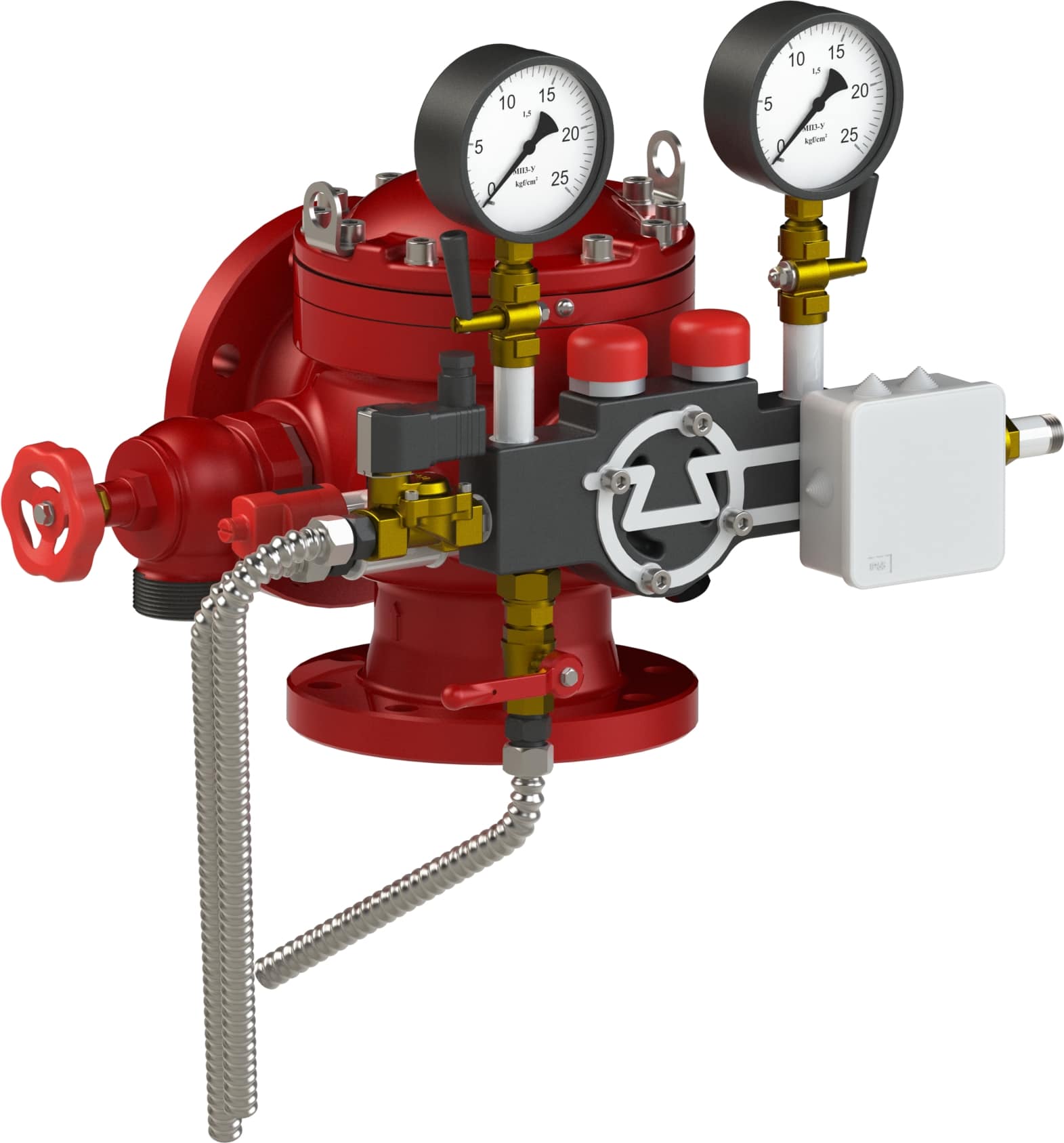

Узел управления дренчерный с комбинированным (электро- и гидро-) и пневматическим приводами

Узел управления дренчерный с комбинированным (электро- и гидро-) и пневматическим приводами управляет пуском воды в дренчерной установке пожаротушения, объединяя в одном корпусе запорно-пусковую арматуру и устройства контроля.

Комбинированное исполнение допускает срабатывание по электрическому сигналу автоматики и по падению давления в гидравлической побудительной линии, пневматическое — по сбросу давления в воздушной побудительной сети, что повышает живучесть пуска при отказе одного из каналов. Узел рассчитан на вертикальную установку с угловой компоновкой и фланцевым присоединением; напряжение питания электропривода — 24 В.

Линейка включает четыре типоразмера. Два исполнения с комбинированным приводом выпускаются на номинальные диаметры DN 100 и DN 150 (Э24, Г0,07), ещё два — с пневмоприводом на DN 100 и DN 150 (П0,028). Все типоразмеры рассчитаны на рабочее давление до 1,6 МПа и климатическое исполнение О4, что позволяет подобрать узел под требуемый расход и схему пуска секции.
