Комплект крепежных деталей для монтажа задвижки клиновой

Комплект крепёжных деталей предназначен для монтажа клиновой задвижки «Клин» на трубопровод систем водяного и пенного пожаротушения.

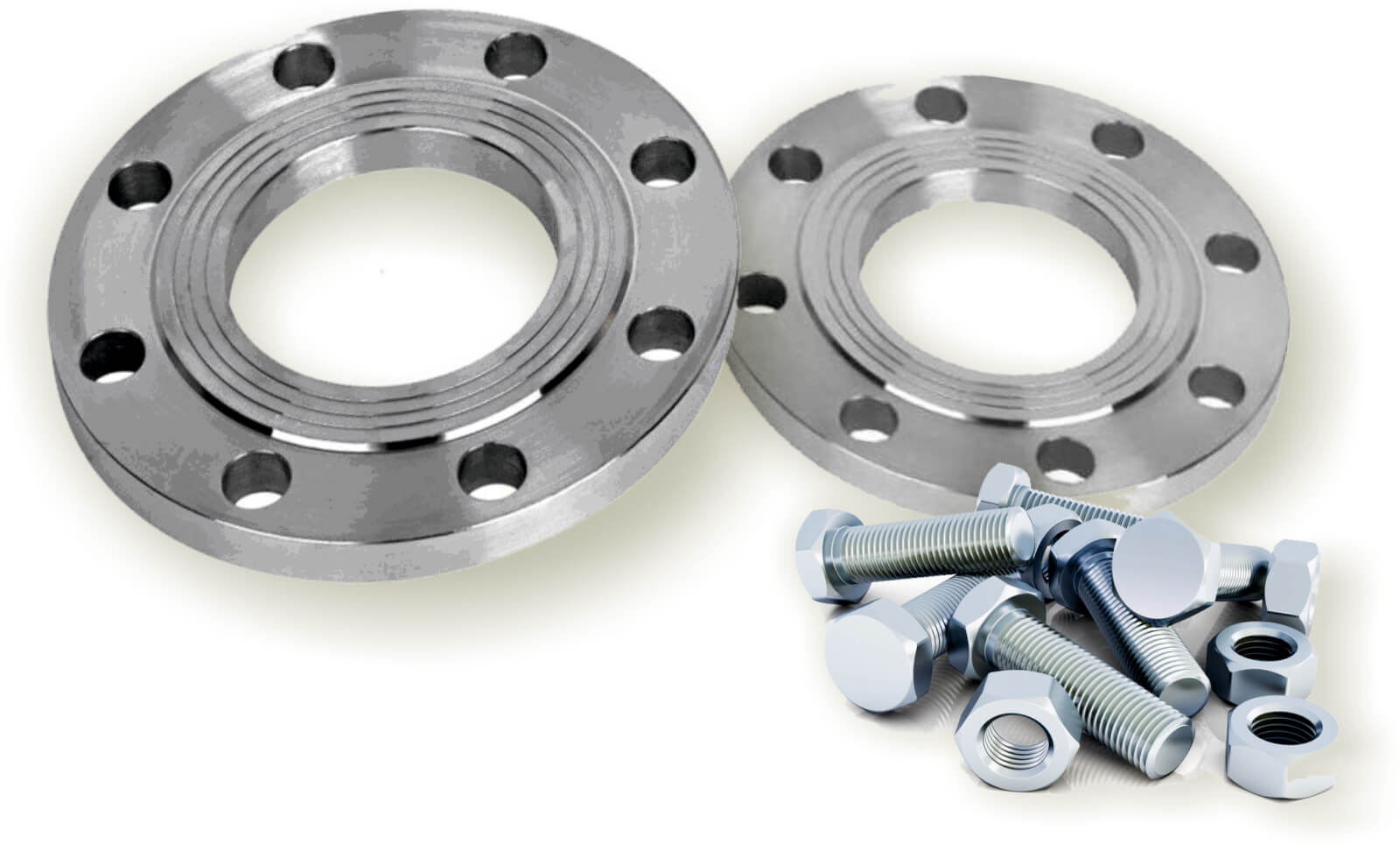

В состав входят детали для фланцевого присоединения арматуры: плоские фланцы PN 16 под соответствующий диаметр, паронитовые прокладки, болты, гайки, а также плоские и гроверные шайбы. На каждое присоединение задвижки приходится два плоских фланца и две паронитовые прокладки. Число болтов, гаек и шайб зависит от диаметра: на малых проходах DN 50 и DN 65 ставят по четыре болта и гайки, на DN 80–150 — по восемь, а на крупных DN 200 и DN 250 — по двенадцать. Крепёж рассчитан под рабочее давление PN 16 и совместим с задвижками «Клин» соответствующего условного прохода. Применение готового комплекта избавляет монтажника от подбора метизов по месту и сокращает время сборки фланцевого узла.

Состав комплекта определяется условным проходом трубопровода — линейка охватывает типоразмеры DN 50, 65, 80, 100, 125, 150, 200 и 250. Выбор комплекта ведётся по DN задвижки, на которую он устанавливается, что упрощает комплектацию объекта при проектировании и снабжении.
