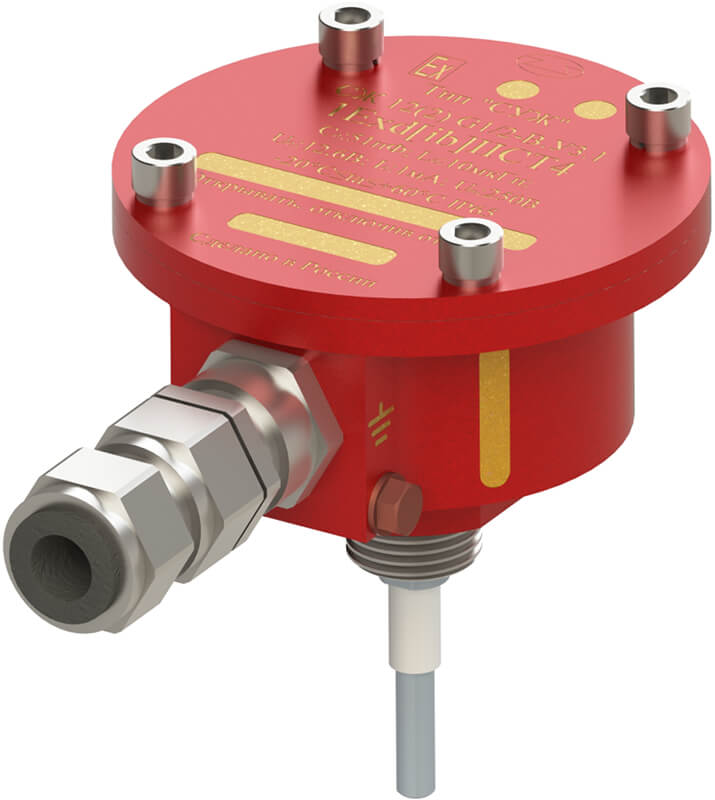

Сигнализатор уровня жидкости взрывозащищенный 1Exd(ib)IICT4

Сигнализатор уровня жидкости контролирует наличие или отсутствие огнетушащего вещества в резервуаре или трубопроводе и сообщает об этом сухими контактами. Взрывозащищённое исполнение с маркировкой 1Exd[ib]IICT4 и кабельным вводом допускает установку на взрывоопасных объектах.

Сигнализатор уровня жидкости формирует три сигнала. «Норма» и «Авария» выводятся на контактную группу «Норма/Авария»: в норме контакты замкнуты, при аварии размыкаются, поэтому обрыв линии тоже воспринимается как авария. Сигнал «Уровень» выдаётся отдельными контактами при достижении электродом заданного состояния. Режим срабатывания — по затоплению или по осушению электрода — задаётся миниджампером, что позволяет применять прибор и для контроля наполнения, и для контроля опорожнения. Реле коммутируют цепи переменного и постоянного тока до 0,1 А при напряжении до 250 В, время срабатывания — не более 2 с. Питание подаётся в диапазоне от 8 до 30 В, потребляемый ток не превышает 20 мА, мощность — 0,6 Вт. Чувствительность настраивается под конкретный вид огнетушащего вещества перестановкой миниджамперов, так как электропроводность воды, раствора пенообразователя и других сред различается. Прибор сертифицирован в составе взрывозащищённого узла управления с комбинированным приводом УУ-Д100(150).

Серия представлена одним исполнением взрывозащищённого сигнализатора уровня жидкости.
