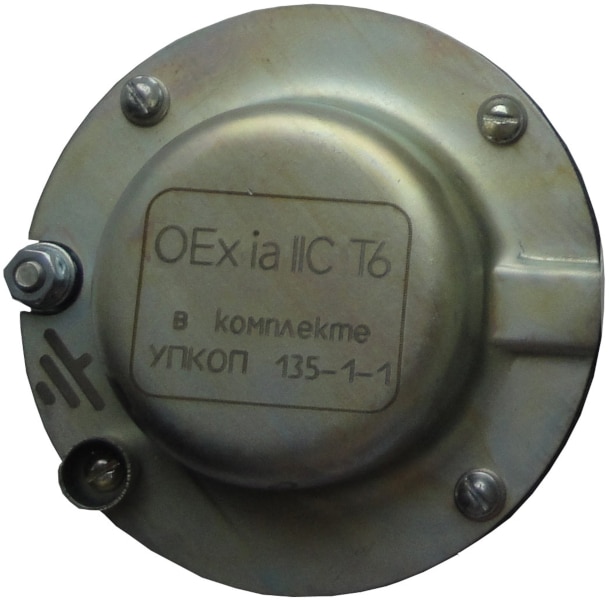

Элемент выносной ЭВ УПКОП 135-1-1

Элемент выносной ЭВ — составная часть устройства УПКОП 135-1-1, охранно-пожарного взрывозащищённого устройства с видом взрывозащиты «искробезопасная электрическая цепь». Само устройство подключают к приёмно-контрольным охранно-пожарным приборам (ППКОП) и используют для контроля одного искробезопасного шлейфа с контактными и токопотребляющими извещателями. ЭВ ставят как оконечный элемент искробезопасного шлейфа блока интерфейсного взрывозащищённого (БИВ), в который включены пожарные и охранные извещатели.

Элемент рассчитан на установку непосредственно во взрывоопасных зонах и обеспечивает уровень взрывозащиты «ia». Корпус защищает внутренние элементы оболочкой не ниже IP54 по ГОСТ 14254-96; изделие соответствует ГОСТ 22782.0-81 и ГОСТ 22782.5-78 и несёт маркировку взрывозащиты ЭВ 0Ex ia IIC T6. Через ЭВ устройство УПКОП 135-1-1 контролирует и перезапрашивает состояние шлейфа, а при неисправности, вскрытии корпуса или срабатывании извещателя выдаёт тревожное извещение в шлейф ППКОП. Допускается замена выносного элемента постоянным резистором из обязательного комплекта поставки, который подключают в конце шлейфа и монтируют в корпусе одного из извещателей. Такое решение упрощает монтаж там, где установка отдельного выносного элемента затруднена, и сохраняет контроль целостности шлейфа.

Поставляется элемент только в комплекте УПКОП 135-1-1 и отдельной номенклатурной позицией не идёт, поэтому при заказе указывают потребность в устройстве целиком.
