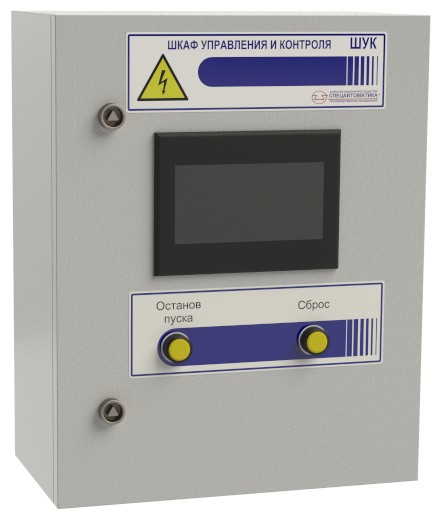

Шкаф управления и контроля ШУК

Шкаф управления и контроля ШУК управляет автоматикой модульной пожарной насосной установки и координирует работу остальных шкафов станции. По интерфейсу RS-485 ШУК контролирует и управляет шкафом управления насосом ШУН, шкафом управления электрозадвижками ШУЗ и шкафом управления дренажным насосом ШУДН, а также передаёт состояние элементов насосной станции на шкаф сигнализации ШУС.

Шкаф принимает сигналы «ПУСК» от сигнализаторов давления, сигнализаторов потока жидкости и других устройств с «сухими» контактами, инициирующих запуск пожаротушения. В числе контролируемых параметров — положение дисковых затворов, показания датчиков давления, наличие связи между шкафами, целостность линий связи с датчиками и наличие огнетушащего вещества на вводах установки. По этим данным ШУК формирует команды на пуск и отслеживает готовность насосной станции к работе. Объединение управления насосом, задвижками и дренажным насосом в одном шкафу упрощает компоновку насосной станции и её последующее обслуживание. Степень защиты оболочки IP54 допускает установку шкафа ШУК в помещении насосной станции.

Изделие выпускается в нескольких модификациях по обозначению «ШУК X-IP54 XX БСК» согласно ТУ 26.30.50-174-00226827-2020, где X — число встроенных модулей ввода (2 или 3), а XX указывает изготовителя модулей, например «О» для модулей фирмы «Овен».
