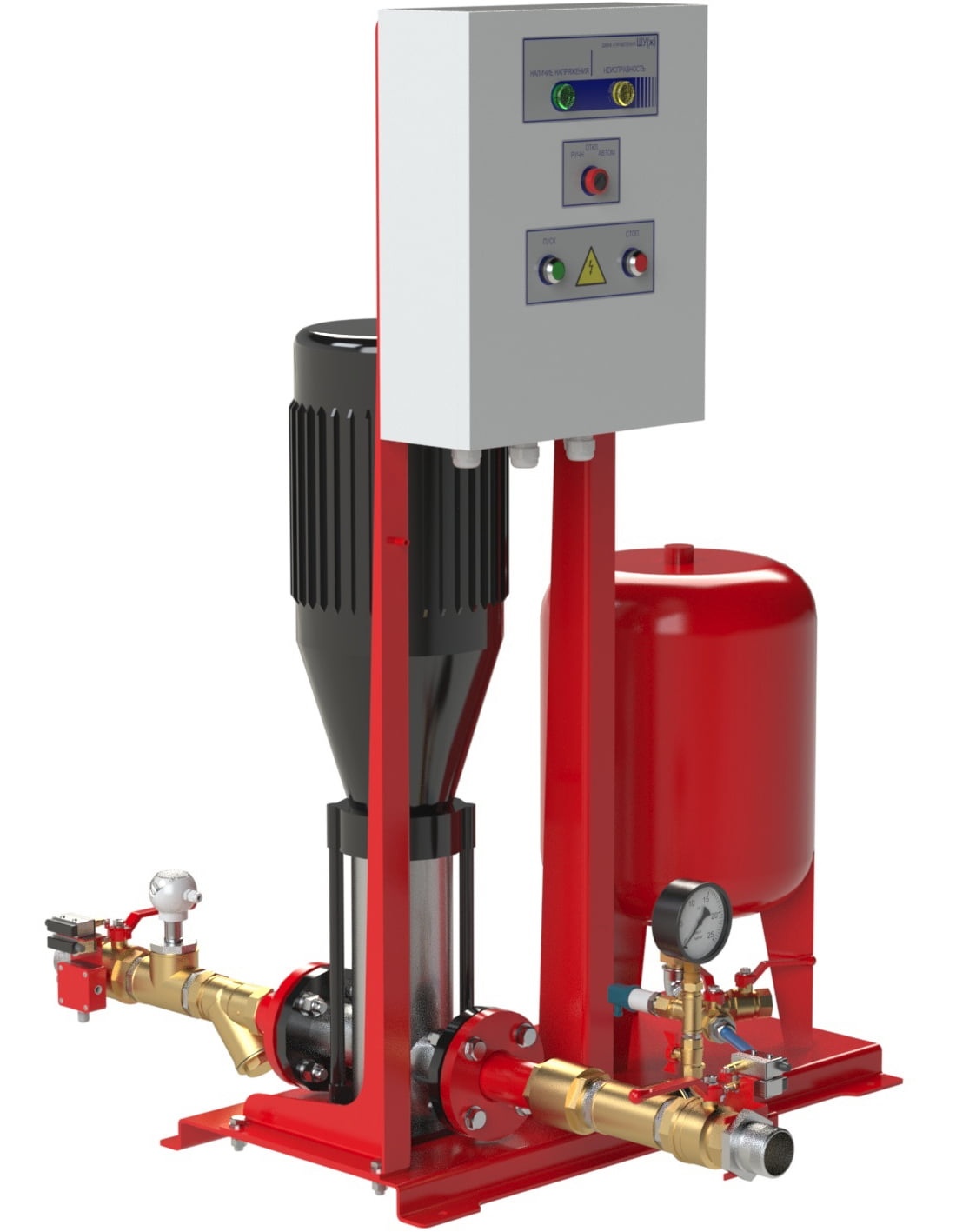

Жокей-насос с мембранной емкостью

Жокей-насос с мембранной ёмкостью предназначен для поддержания давления в трубопроводе автоматической установки пожаротушения и компенсации малых утечек в дежурном режиме. Он создаёт минимальный расход, необходимый для срабатывания узлов управления, и удерживает сеть под рабочим давлением, не запуская основные пожарные насосы. Жокей-насос может подключаться к городской водопроводной сети либо забирать воду под атмосферным давлением из естественных водоёмов, резервуаров или ёмкостей.

Мембранная ёмкость в составе установки сглаживает колебания давления и сокращает число пусков насоса, продлевая его ресурс и стабилизируя работу автоматики. Управление ведёт шкаф управления: он включает насос автоматически или вручную, защищает от «сухого хода», удерживает давление в заданном диапазоне и передаёт данные о состоянии по интерфейсу RS-485 и протоколу MODBUS RTU. Допускаются частые включения-отключения, предусмотрена ручная и дистанционная блокировка запуска насоса. При проектировании установки следует руководствоваться СП 485.1311500.2020, который задаёт требования к насосным агрегатам и поддержанию давления в системах пожаротушения.

Диапазон рабочих расходов составляет 0,45–4,2 дм³/с, давлений — 0,14–1,6 МПа, потребляемая мощность — 0,37–7,5 кВт, а объём мембранной ёмкости — от 50 до 200 л; рабочая среда — вода с температурой 5–45 °С. Стандартные присоединительные размеры DN 25(G 1), DN 32(G 1¼), DN 40(G 1½) и DN 50(G 2) упрощают интеграцию агрегата в насосную станцию спринклерных и дренчерных установок.
