Паспорт (Шкаф для размещения узла управления)
Паспорт
ШКАФ ДЛЯ РАЗМЕЩЕНИЯ УЗЛА УПРАВЛЕНИЯ ПАСПОРТ
ДАЭ 100.515.000 ПС
1 Общие сведения об изделии
1.1 Шкаф для размещения узла управления (далее – шкаф) предназначен для установки в защищаемом помещении с размещением в нем узла управления (далее – УУ) с номинальным диаметром DN 65 (80, 100, 150, 200).
1.2 Шкаф обеспечивает защиту УУ от механических воздействий, несанкционированного доступа.
1.3 Общий вид представлен на рисунке 1. В шкафу имеется освещение 220 В.
2 Комплект поставки
2.1 Комплект поставки изделия приведен в таблице 1.
| Наименование | Кол., шт. |
|---|---|
| Шкаф для размещения узла управления (в сборе с узлом управления) | 1 |
| Паспорт (ДАЭ 100.515.000 ПС) | 1 |
| Комплект сопроводительной документации на комплектующие | 1 |
| Примечание – Модель узла управления определяет заказчик. | |
| 3 Технические характеристики | |
| 3.1 Технические характеристики приведены в таблице 2. | |
| Т а б л и ц а 2 – Технические характеристики | |
| Наименование параметра | Значение |
| Номинальный диаметр подводящего трубопровода, DN, из ряда | 65, 80, 100, 150, 200 |
| Номинальный диаметр питающего трубопровода, DN, из ряда | 65, 80, 100, 150, 200 |
| Назначенный срок службы, лет | 10 |
| Т а б л и ц а 3 – Группы узлов управления | |
| Наименование узла управления | Группа УУ |
| УУ-С65(80, 100, 150)/1,6В-ВФ.О4-"Прямоточный-65(80, 100, 150)" | |
| УУ-С65(80, 100, 150)/1,6В-ВФ.О4-01-"Прямоточный-65(80, 100, 150)" | С |
| УУ-С65(80, 100, 150, 200)/1,6В-ВФ.О4-"Шалтан" | |
| УУ-С100(150)/1,6Вз(Э220)-ВФ.04-"Спринт-100(150)" | |
| УУ-Д100(150)/1,6(П0,028)-ВФ.О4, УУ-Д100(150)/1,6(Э24, Г0,07)-ВФ.О4 | СД |
| УУ-С100(150)/1,6Вз-ВФ.04(-01) |
4 Общие указания по эксплуатации
4.1 После вскрытия упаковки произвести внешний осмотр шкафа на наличие маркировки, отсутствие механических повреждений.
4.2 Шкаф устанавливается на полу в жилых, общественных, производственных и административных зданиях и подсоединяется к подводящему и питающему трубопроводу.
5 Транспортирование и хранение
5.1 Транспортирование шкафа следует проводить в крытых транспортных средствах любого вида в соответствии с правилами, действующими на данном виде транспорта. Условия транспортирования в части воздействия климатических факторов должны соответствовать условиям 6 по ГОСТ 15150-69 с нижним предельным значением температуры минус 50 °C, в части воздействия механических факторов – условиям С по ГОСТ 23170-78.
5.2 При транспортировании изделия в районы Крайнего Севера и труднодоступные районы должны соблюдаться требования ГОСТ 15846-2002.
6 Гарантии изготовителя
6.1 Гарантийный срок эксплуатации составляет 2 года со дня ввода в эксплуатацию, но не более 3 лет со дня отгрузки потребителю при соблюдении потребителем правил эксплуатации, транспортирования и хранения.
7 Свидетельство о приемке и упаковывании
7.1 Шкаф для размещения узла управления
ШУУ
(_____) зав. №______соответствует техническим требованиям ТУ
25.99.29-194-00226827-2023, признан годным к эксплуатации и упакован согласно требованиям документации предприятия-изготовителя.
Упаковщик
личная подпись
____ _____ расшифровка подписи число, месяц, год
личная подпись
штамп ОТК
ОТК
число, месяц, год
8 Внешний вид, габаритные и установочные размеры, обозначение
8.1 Внешний вид, габаритные и установочные размеры, обозначения приведены на рисунках 1-2 и в

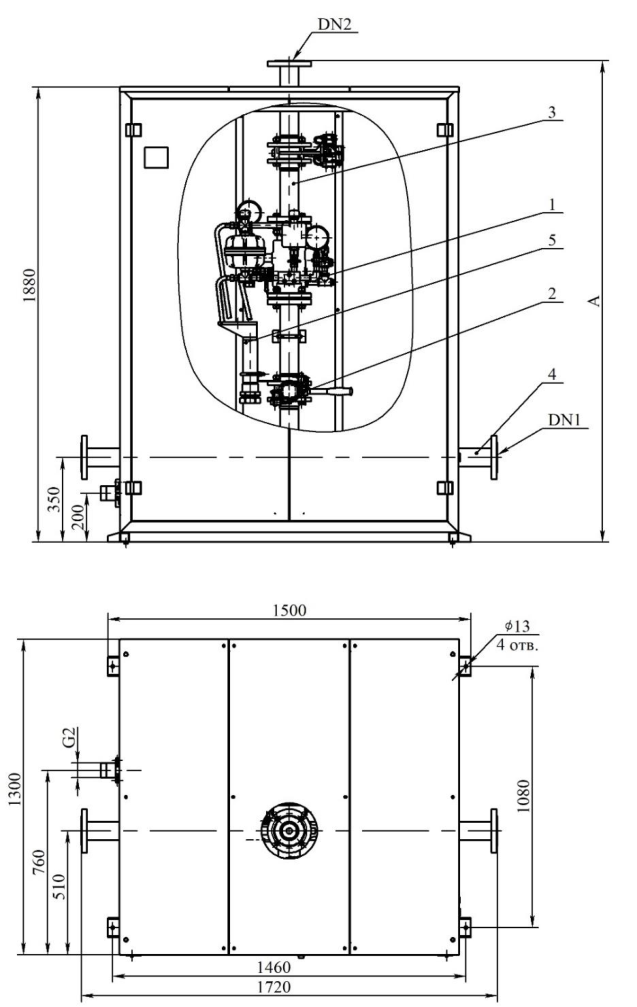

1 – Узел управления (модель уточняется при заказе); 2 – затвор дисковый с контролем положения V4; 3 – питающий трубопровод; 4 – подводящий трубопровод; 5 – дренаж Рисунок 1 – Общий вид и состав шкафа для размещения узла управления группы «С»
| Условное обозначение | Подводящий трубопровод, DN1 | Питающий трубопровод, DN2 | А, мм |
|---|---|---|---|
| ШУУ С65-65 | 65 | 65 | 1990 |
| ШУУ С65-80 | 80 | 65 | 1990 |
| ШУУ С65-100 | 100 | 65 | 1990 |
| ШУУ С65-150 | 150 | 65 | 1990 |
| ШУУ С65-200 | 200 | 65 | 1990 |
| ШУУ С80-80 | 80 | 80 | 2012 |
| ШУУ С80-100 | 100 | 80 | 2012 |
| ШУУ С80-150 | 150 | 80 | 2012 |
| ШУУ С80-200 | 200 | 80 | 2012 |
| ШУУ С100-100 | 100 | 100 | 2026 |
| ШУУ С100-150 | 150 | 100 | 2026 |
| ШУУ С100-200 | 200 | 100 | 2026 |
| ШУУ С150-150 | 150 | 150 | 2024 |
| ШУУ С150-200 | 200 | 150 | 2024 |
| ШУУ С200-200 | 200 | 200 | 2028 |

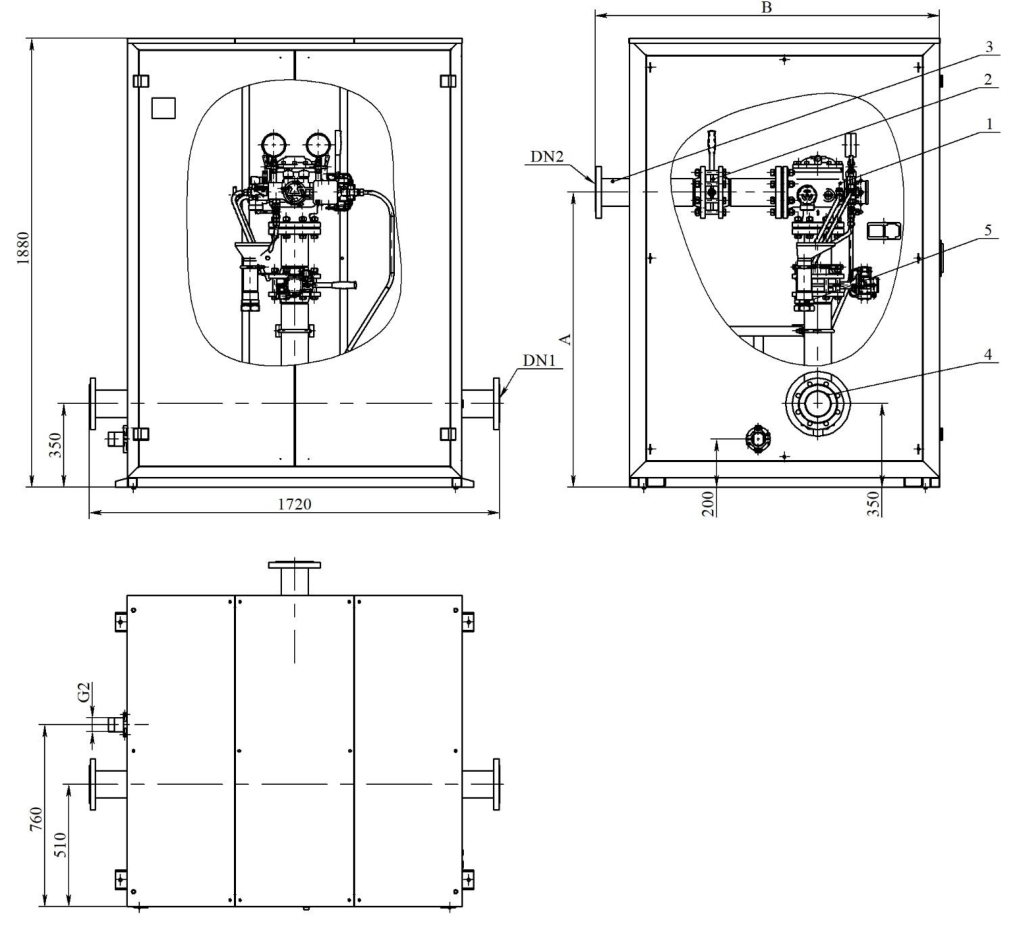

1 – Узел управления (модель уточняется при заказе); 2 – затвор дисковый с контролем положения V4; 3 – питающий трубопровод; 4 – подводящий трубопровод; 5 – дренаж Рисунок 2 – Общий вид и состав шкафа для размещения узла управления группы «СД»
| Условное обозначение | Подводящий трубопровод, DN1 | Питающий трубопровод, DN2 | А, мм | B, мм |
|---|---|---|---|---|
| ШУУ СД100-100 | 100 | 100 | 1236 | 1446 |
| ШУУ СД100-150 | 150 | 100 | 1236 | 1446 |
| ШУУ СД100-200 | 200 | 100 | 1236 | 1446 |
| ШУУ СД150-150 | 150 | 150 | 1280 | 1416 |
| ШУУ СД150-200 | 200 | 150 | 1280 | 1416 |
| ШУУ | С | 80 | - | 100 | (УУ-С80/1,6В-ВФ.О4-"Прямоточный-80") | ||
|---|---|---|---|---|---|---|---|
| Наименование изделия | Группа узлов управления (С, СД) | DN узла управления | DN подводящего трубопровода | Обозначение узла управления |
