Паспорт («ДВУ»)

ОРОСИТЕЛИ ДРЕНЧЕРНЫЕ ВОДЯНЫЕ СПЕЦИАЛЬНЫЕ УНИВЕРСАЛЬНЫЕ «ДВУ» Паспорт ДАЭ 100.430.000-02 ПС

Бийск 2020

ДАЭ 100.430.000-02 ПС 2

1. НАЗНАЧЕНИЕ

1.1. Оросители дренчерные водяные специальные универсальные «ДВУ» (далее – оросители) устанавливаются в автоматических установках водяного пожаротушения и предназначены для распределения огнетушащего вещества (ОТВ) по защищаемой площади с целью тушения пожара, его локализации или блокирования распространения в зданиях различного назначения и на объектах, где отсутствует техническая возможность с учетом требований СП 485.1311500.2020 применять в пределах одного помещения оросители одинаковой конструкции (например, с монтажным положением только вертикально розеткой вниз или только вертикально розеткой вверх) из-за наличия выступов перекрытия, а также вентиляционных коробов и прочих элементов технического оборудования.

1.2. Оросители – изделия неразборные и неремонтируемые.

• 1.3. По монтажному расположению оросители устанавливаются как вертикально розеткой вверх,

• так и вертикально розеткой вниз.

1.4. По устойчивости к климатическим воздействиям окружающей среды оросители соответствуют исполнению В категории размещения 3 по ГОСТ 15150-69 с предельным значением температуры воздуха при эксплуатации от минус 60 до плюс 140 ºС.

• 1.5. Оросители изготавливаются:

• без покрытия (в обозначении буква «о»);

• с декоративным полиэфирным (полиэстеровым) покрытием (в обозначении буква «д»).

• 1.6. Ороситель изготавливается:

• без резьбового герметика;

• с резьбовым герметиком (на присоединительную резьбу нанесен герметик).

• 1.7. Пример записи обозначения оросителя в соответствии с требованиями ГОСТ Р 51043-2002,

• ТУ 28.29.22-166-00226827-2020 (изм. 2) (в скобках указана маркировка):

ДВS0-РУо 0,24-R1/2/В3–«ДВУ-8М» - бронза (ДS-У – 0,24 – дата) ДВS0-РУд 0,30-R1/2/В3–«ДВУ-К57М» - белый (ДS-У – 0,30 – дата) ДВS0-РУд 0,35-R1/2/В3–«ДВУ-10М» - белый (ДS-У – 0,35 – дата)

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• 2.1. Технические характеристики представлены в таблице 1. –

3. УСТРОЙСТВО И УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

3.1. Оросители рекомендуется монтировать в приварные муфты ЗАО «ПО «Спецавтоматика» (внутренняя цилиндрическая резьба по ГОСТ 6357-81).

Предприятие не несет ответственности за повреждения при монтаже и нарушение работоспособности оросителей, вызванные ненадлежащим качеством муфт других производителей.

3.2. Перед установкой оросителя следует провести визуальный осмотр:

• на наличие маркировки;

ДАЭ 100.430.000-02 ПС 3

• на отсутствие механических повреждений розетки, дужек корпуса и присоединительной резьбы;

• на отсутствие засорения проточной части.

3.3. Для оросителей без резьбового герметика герметичность соединения обеспечивается с помощью уплотнительного материала (лен сантехнический чесаный, лента ФУМ, анаэробные герметики). Для оросителей с резьбовым герметиком дополнительных уплотнительных материалов не требуется.

3.4. Герметичность резьбового соединения оросителя при монтаже обеспечивается закручиваем оросителя в приварную муфту (фитинг) до получения зазора не менее 1,5 мм между торцом муфты (фитинга) и фланцем оросителя (момент затяжки оросителя должен быть не более 30 Н·м).

Затяжка оросителя с меньшим зазором или без зазора может привести к выходу оросителя из строя (деформация, механические повреждения).

Внимание!

Резьбовой герметик имеет свойство самоуплотнения при контакте с водой (раствором пенообразователя).

В случае обнаружения капель воды по месту соединения оросителя с муфтой (фитингом) при проведении гидравлических испытаний трубопроводов с установленными оросителями следует довернуть ороситель на ¼ оборота.

3.5. Во избежание механических повреждений затяжку оросителей на распределительном трубопроводе рекомендуется проводить специальным ключом.

3.6. Оросители, устанавливаемые вертикально розеткой вниз, можно монтировать совместно с отражателем ДАЭ 100.210.000. Ороситель ввернуть в отражатель и с помощью монтажного ключа присоединить вместе с отражателем к трубопроводу посредством приварной муфты или гибкой подводки вымеренной длины таким образом, чтобы края отражателя прилегали к потолку без зазора.

3.7. Оросители, устанавливаемые вертикально розеткой вниз, можно монтировать совместно с решеткой защитной ДАЭ 100.418.000. Порядок сборки указан в документе «Порядок сборки решетки защитной» (вложен в упаковку на Решетку защитную).

3.8. Не допускается установка оросителей с устройством углубленного монтажа.

3.9. Оросители можно монтировать за подвесными потолками «Грильято» согласно Рекомендациям «Проектирование распределительных трубопроводов спринклерных установок пожаротушения за потолками «Грильято» с применением оросителей «СВН», «СВВ», «СВУ», «СУУ», «SSP», «SSU» и распылителей «Бриз[®] ».

1. ТРЕБОВАНИЯ БЕЗОПАСНОСТЬ

4.1. Работы, связанные с монтажом и эксплуатацией оросителей, должны проводиться персоналом, имеющим право на проведение работ с изделиями трубопроводной арматуры, работающими под давлением, а также изучившим настоящий паспорт и при соблюдении требований ГОСТ 12.2.003-91.

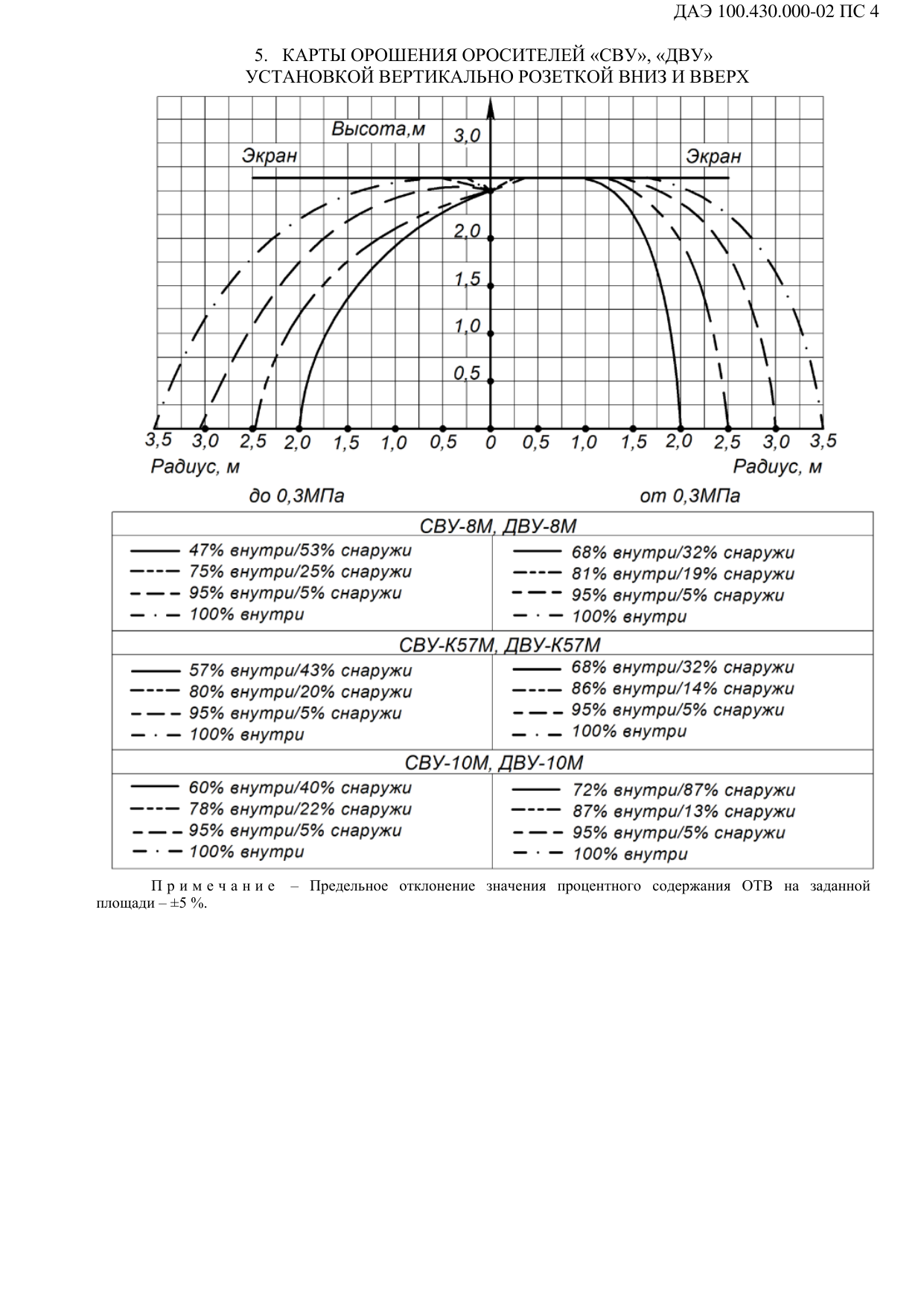

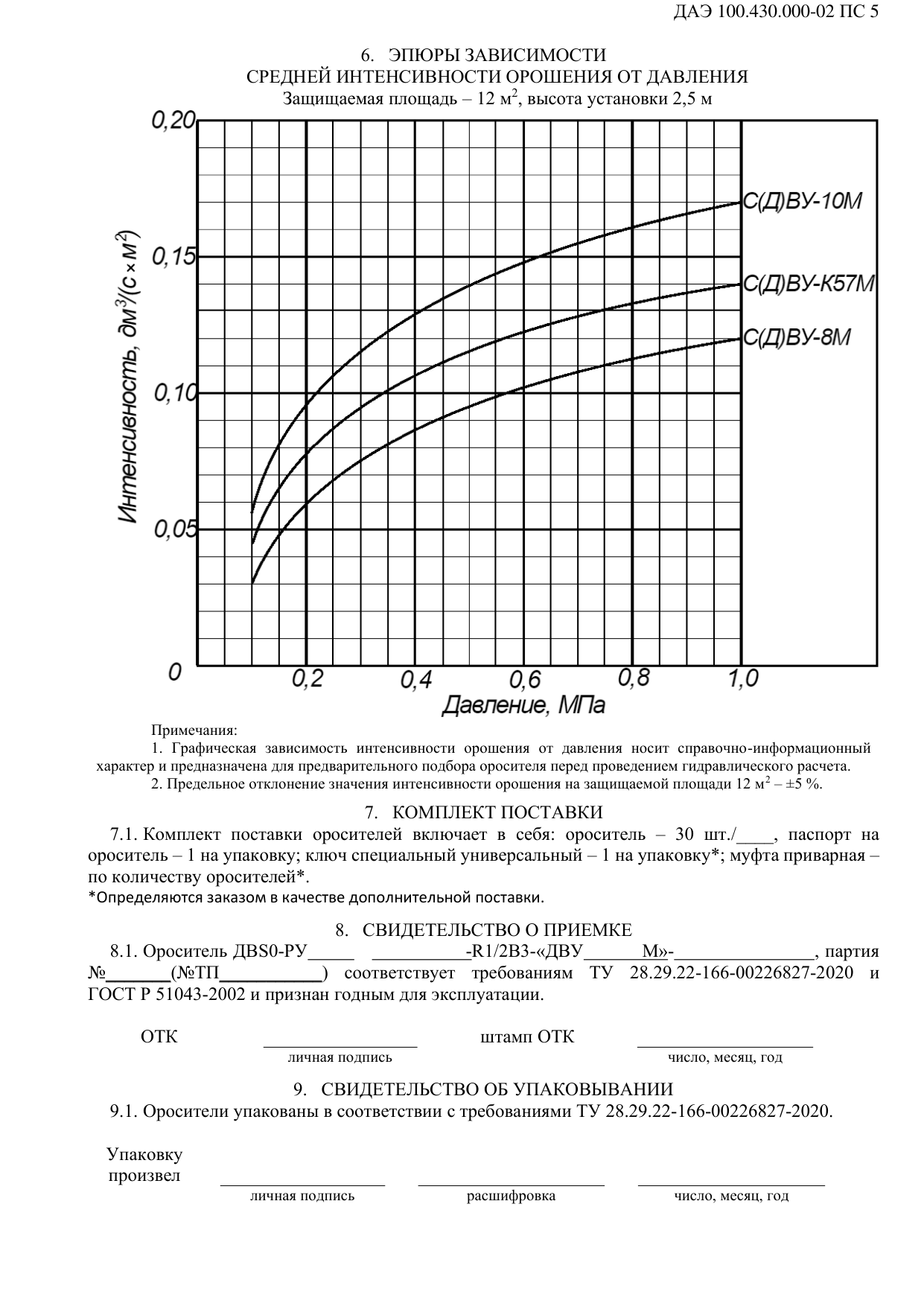

ДАЭ 100.430.000-02 ПС 6

10. ПРАВИЛА ТРАНСПОРТИРОВАНИЯ И ХРАНЕНИЯ

10.1. Транспортирование оросителей должно осуществляться в крытых транспортных средствах в соответствии с правилами, действующими на данном виде транспорта.

10.2. Ящики с упакованными оросителями должны транспортироваться и храниться в помещении при условиях, исключающих непосредственное влияние на них атмосферных осадков и солнечной тепловой радиации.

10.3. При транспортировании оросителей в районы Крайнего Севера и труднодоступные районы должны соблюдаться требования ГОСТ 15846-2002.

11. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

ТУ 28.29.22-166-00226827-2020, при соблюдении потребителем правил эксплуатации, монтажа, хранения и транспортирования.

11.2. Гарантийный срок эксплуатации оросителей – 36 месяцев со дня ввода в эксплуатацию, но не более 48 месяцев со дня приёмки ОТК.

11.3. Гарантийный срок хранения оросителей с резьбовым герметиком составляет 24 месяца с момента приемки ОТК.

11.4. Установленный производителем срок службы дренчерных оросителей – не менее 10 лет с момента ввода в эксплуатацию.

Сертификат соответствия № ЕАЭС RU С-RU.ПБ97.В.00591/24 действителен по 19.12.2029 г. СМК сертифицирована на соответствие требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015).

Адрес производителя:

659316, Россия, Алтайский край, г. Бийск, ул. Лесная, 10 ЗАО «ПО «Спецавтоматика»
